Įžeminimo rinkinys Schwaiger FEB4004 531

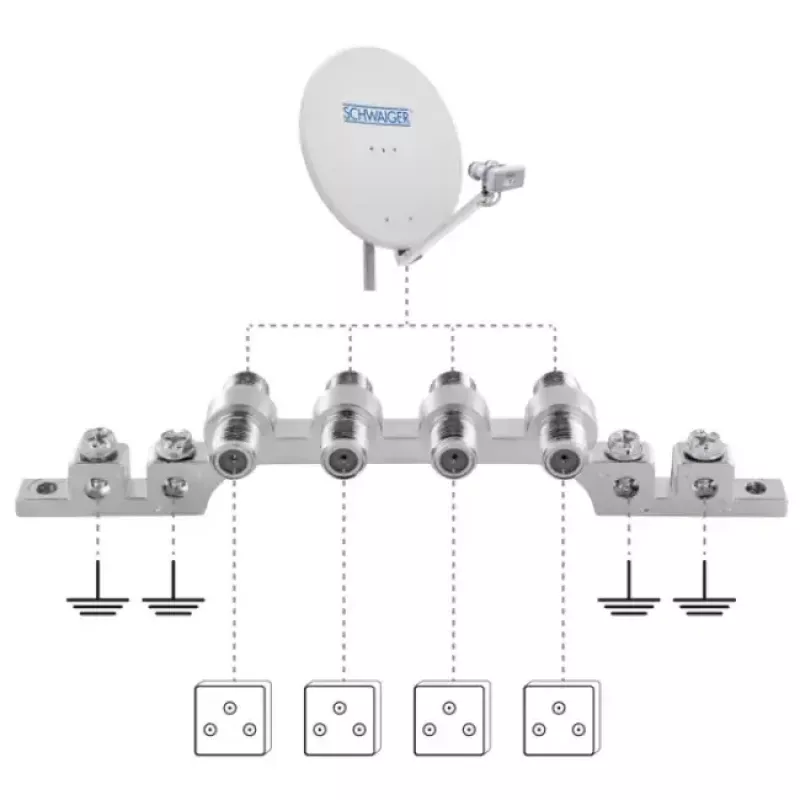

Šis SCHWAIGER® 4 krypčių įžeminimo blokas (Įžeminimo rinkinys Schwaiger FEB4004 531) skirtas bendraašių kabelių ir daugiajungiklių metalinių korpusų įžeminimui bei potencialų išlyginimui antenų ir palydovinėse sistemose. Įrenginys nukreipia iki keturių bendraašių kabelių ekranus per bendrą įžeminimo tašką; iš ten įžeminimo laidas jungiamas prie potencialų išlyginimo šynos, kad būtų išvengta potencialų skirtumų.

Privalumai

Metalinė konstrukcija su sidabrine apdaila užtikrina mechaninį patikimumą ir ilgą tarnavimo laiką. Keturių krypčių konstrukcija leidžia centralizuotai įžeminti kelias bendraašes linijas ir metalinius korpusus. Įrenginys suderinamas su plačiajuosčio ryšio, antenų ir palydovinėmis instaliacijomis, kuriose reikalingas potencialų išlyginimas, ir padeda sumažinti potencialų skirtumų tarp prijungtų komponentų riziką.

Tinka

• Iki keturių bendraašių kabelių ekranų įžeminimui
• Daugiajungiklių metalinių korpusų potencialų išlyginimui
• Antenų ir palydovinio priėmimo sistemoms
• Instaliacijoms, kurioms reikalingas prijungimas prie potencialų išlyginimo šynos

Pagrindinės specifikacijos

• Prekės ženklas: SCHWAIGER
• Modelis / MPN: FEB4004 531
• EAN: 4004005019728
• Tipas: 4 krypčių įžeminimo blokas / įžeminimo rinkinys
• Medžiaga / apdaila: metalas, sidabrinė

Kaip naudoti

Kiekvieno bendraašio kabelio ekraną (išorinį laidininką) praveskite per atitinkamą įžeminimo bloko gnybtą ir pritvirtinkite pagal bloko tvirtinimo būdą. Įžeminimo bloko gnybtą prijunkite prie pastato potencialų išlyginimo šynos arba įžeminimo laido, naudodami tinkamo skerspjūvio įžeminimo kabelį. Užtikrinkite, kad visos jungtys būtų sandarios ir be korozijos, o įžeminimo laidas atitiktų vietinius elektros įrenginių reglamentus.

Rekomendacijos

Šį įžeminimo rinkinį montuokite ir junkite laikydamiesi vietinių standartų ir reglamentų dėl apsaugos nuo žaibo ir potencialų išlyginimo. Jei kyla abejonių, pasitarkite su kvalifikuotu elektriku ar montuotoju, kad patikrintų tinkamą įžeminimo laido skerspjūvį ir teisingą prijungimą prie potencialų išlyginimo šynos.
