Įžeminimo įranga Rittal 2412.216, metalinė apdaila, aukštis 200 mm

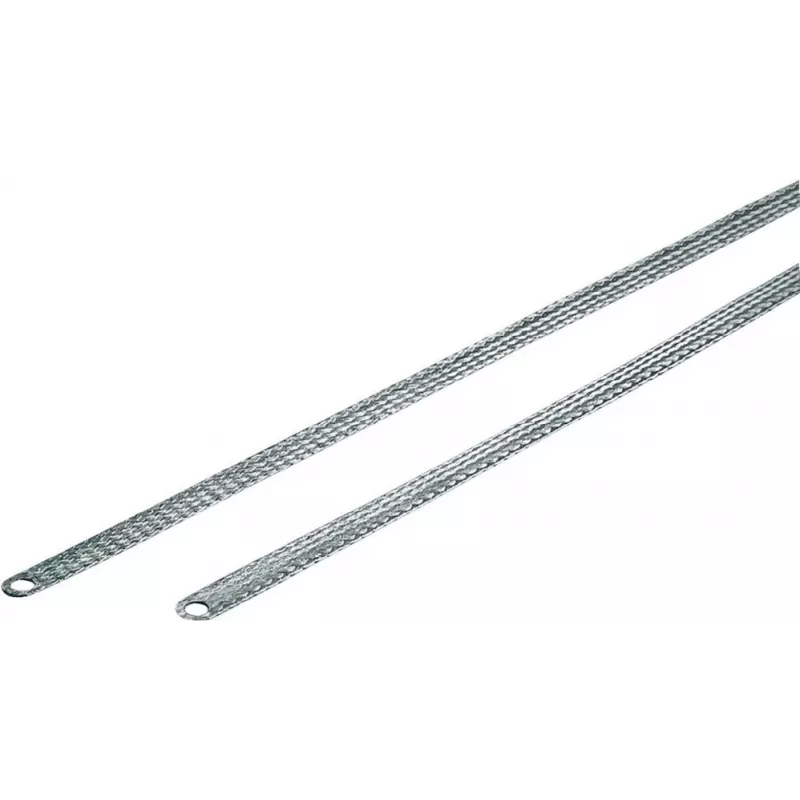

Rittal 2412.216 įžeminimo įranga su metaline apdaila, 200 mm aukščio, yra specialus komponentas, skirtas potencialų išlyginimui ir apsauginiam įžeminimui elektros korpusuose bei valdymo spintose. Pagaminta iš alavuoto vario, įžeminimo juosta tiekiama su įpresuotais kontaktiniais žiedais ir pasižymi elektrinio laidumo bei mechaninio lankstumo deriniu. Konstrukcija palaiko patikimus tvirtinimo taškus pramoninėse ir komercinėse panelėse, kur reikalingos patikimos įžeminimo jungtys.

Privalumai

Alavuoto vario konstrukcija užtikrina mažą elektrinę varžą ir apsaugą nuo korozijos ilgalaikiam veikimui. Įpresuoti kontaktiniai žiedai suteikia saugius ir atkuriamus sujungimo taškus, kurie supaprastina montavimą ir priežiūrą. Lanksti juostos konstrukcija neutralizuoja srovės poslinkio efektus aukštais dažniais, pagerindama ekranavimą ir įžeminimo tęstinumą elektriškai triukšmingoje aplinkoje. Metalinė apdaila ir standartinis 200 mm aukštis užtikrina suderinamumą su įprastais spintų išdėstymais ir montavimo būdais.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įžeminimo įrangą sumontuokite ant tinkamo įžeminimo taško spintos viduje, naudodami suderinamus tvirtinimo elementus, ir užtikrinkite švarų, laidų paviršių jungčiai. Naudokite įpresuotus kontaktinius žiedus kabelių antgaliams ar varžtinėms jungtims pritvirtinti, priverždami iki veržimo momento verčių, nurodytų panelės ar gnybtų gamintojo. Nutieskite juostą taip, kad sumažintumėte mechaninį įtempimą, ir venkite aštrių lenkimų, kurie galėtų sumažinti lankstumą arba pažeisti laidininką. Sumontavę patikrinkite tęstinumą tinkamu testeriu, kad patvirtintumėte mažos varžos jungtį su apsauginiu įžeminimu.

Rekomendacijos

Prieš montavimą patikrinkite kontaktinius paviršius, ar nėra dažų, oksidacijos ar teršalų, ir pašalinkite bet kokias kliūtis metalo-metalo kontaktui. Parinkite tvirtinimo elementus ir veržimo momento nustatymus, tinkamus alavuotam variui, kad išvengtumėte per didelio kontaktinių žiedų suspaudimo. Elektriškai triukšmingoje aplinkoje naudokite kelis įžeminimo taškus arba užtikrinkite trumpas, tiesiogines juostos trasas, kad pagerintumėte aukšto dažnio našumą.
