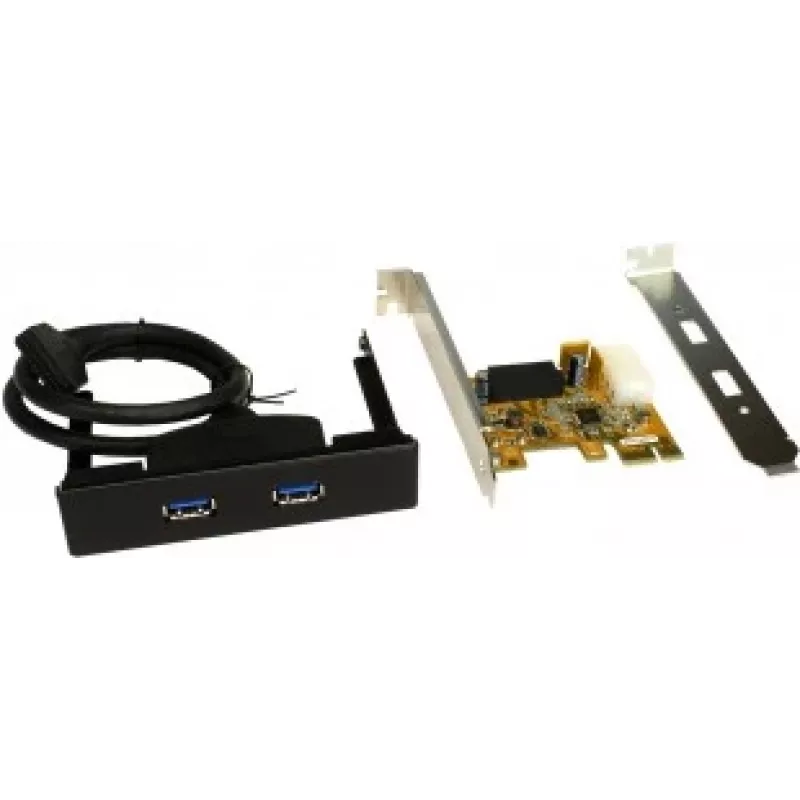

Interfeiso plokštė EXSYS EX-11099-2 Vidinė USB 3.2 Gen 1

EXSYS EX-11099-2 vidinė USB 3.2 Gen 1 plokštė suteikia du priekiniame skyriuje esančius SuperSpeed USB 3.0 prievadus, kad būtų galima prijungti išorinius įrenginius prie darbo stoties, stalinio kompiuterio ar serverio. Skirta montuoti 3,5 colio priekiniame skyriuje, plokštė palaiko USB 1.1 (mažos ir visos spartos), USB 2.0 (didelės spartos) ir USB 3.0 / USB 3.2 Gen 1 (SuperSpeed) duomenų perdavimo spartas ir tinka išoriniams kaupikliams, skaitmeniniams fotoaparatams, interneto kameroms, skaitytuvams ir panašiems išoriniams įrenginiams. Kad prijungtiems USB 3.0 įrenginiams būtų tiekiama iki 900 mA, plokštei reikia papildomo maitinimo iš kompiuterio maitinimo bloko.

Privalumai

Plokštė siūlo du išoriškai pasiekiamus SuperSpeed USB 3.0 prievadus viename 3,5 colio skyriuje ir atitinka USB 3.0 bei Intel xHCI specifikacijas. Ji palaiko visus standartinius USB perdavimo tipus (valdymo, masinį, pertraukties, izochroninį), karštąjį keitimą ir prijungimo ir veikimo diegimą bei gali adresuoti iki 123 USB įrenginių. Plokštė atitinka PCI Express Gen2 elektrinę specifikaciją ir naudoja NEC uPD720202 mikroschemų rinkinį USB 3.0 jungiamumui.

Tinka

• Išorinių kaupiklių ir atsarginių kopijų diskų prijungimui prie stalinio kompiuterio ar darbo stoties
• Skaitmeninių fotoaparatų, interneto kamerų ir skaitytuvų prijungimui
• USB prievadų išplėtimui serveriuose ar kompiuteriuose papildomiems išoriniams įrenginiams
• Sistemoms, kurioms reikia priekiniame skyriuje pasiekiamų USB 3.0 prievadų

Pagrindinės specifikacijos

• Modelis: EXSYS EX-11099-2
• Sąsaja: Vidinė, Mini PCI Express prieglobos sąsaja
• Išvesties prievadai: 2 × USB 3.2 Gen 1 (USB 3.0) SuperSpeed prievadai (priekinis 3,5" skyrius)
• Palaikomos USB versijos: USB 1.1 / USB 2.0 / USB 3.0 (USB 3.2 Gen 1)
• Maksimalus įrenginių palaikymas: iki 123 USB įrenginių
• Mikroschemų rinkinys: NEC uPD720202
• PCI Express atitiktis: PCI Express Gen2 elektrinė specifikacija
• Matmenys (apytiksliai): 65 mm × 61 mm
• Svoris (apytiksliai): 0,5 kg

Kaip naudoti

Įdiekite plokštę į suderinamą 3,5 colio priekinį skyrių ir prijunkite Mini PCI Express prieglobos sąsają prie atitinkamo vidinio lizdo pagrindinėje plokštėje arba laikiklyje. Prijunkite reikiamą papildomą maitinimą iš kompiuterio maitinimo bloko, kad USB 3.0 prievaduose būtų galima tiekti iki 900 mA srovę. Po aparatinės įrangos diegimo paleiskite sistemą ir, jei reikia, įdiekite operacinės sistemos tvarkykles, jei jos neaptinkamos automatiškai. Prijunkite USB įrenginius prie priekinių SuperSpeed prievadų pagal poreikį.

Rekomendacijos

Norint užtikrinti patikimą didelės spartos perdavimą su išoriniais kaupikliais, naudokite USB 3.0 / USB 3.2 Gen 1 sertifikuotus kabelius ir, jungdami daug energijos naudojančius įrenginius, įsitikinkite, kad prijungta papildoma maitinimo jungtis iš kompiuterio maitinimo bloko. Patikrinkite tvarkyklių suderinamumą su savo operacine sistema (Windows 7 ir serverio leidimams gali prireikti gamintojo tvarkyklių).
