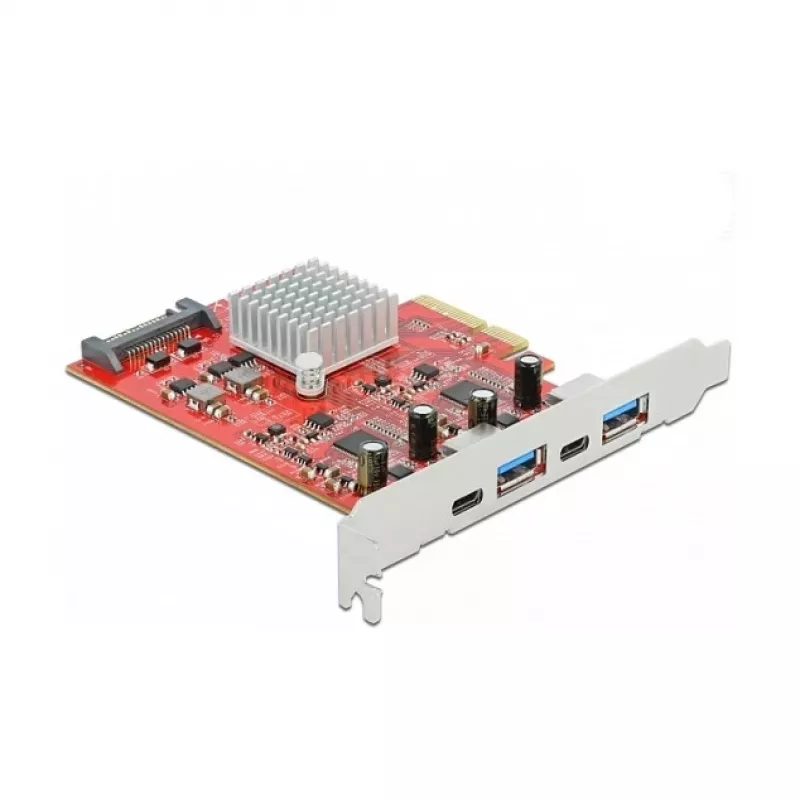

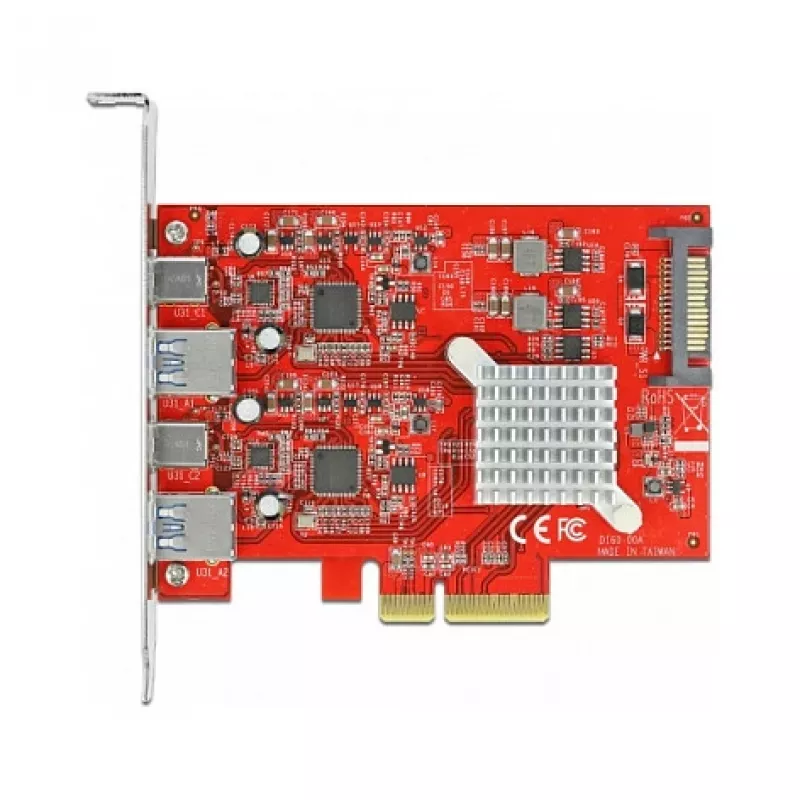

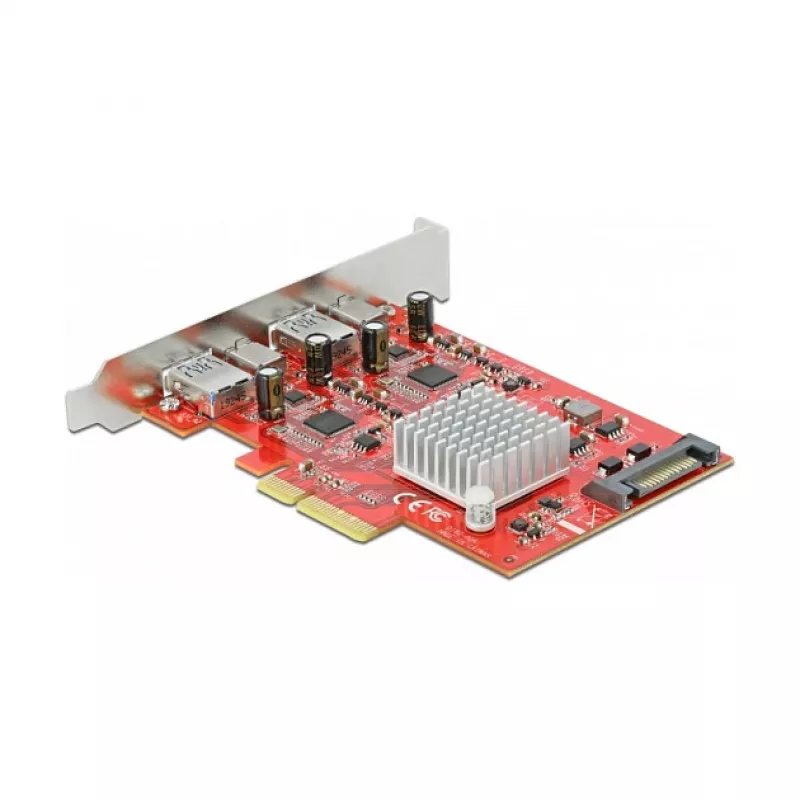

Išplėtimo plokštė DeLOCK PCI Express x4 į USB 10 Gbps 2x A tipo 2x C tipo

DeLOCK PCI Express x4 išplėtimo plokštė prideda keturis išorinius SuperSpeed USB 10 Gbps prievadus prie kompiuterio: du USB C tipo ir du USB A tipo lizdus. Ji skirta prijungti didelės spartos USB įrenginius, tokius kaip dokų stotelės, kortelių skaitytuvai ir išoriniai korpusai. Plokštė naudoja PCIe x4 sąsają ir palaiko vienalaikį duomenų perdavimą iki 10 Gbps visuose prievaduose.

Privalumai

Plokštėje įdiegta dviejų kanalų konstrukcija su dviem ASM3142 lustų rinkiniais, kiekvienas valdantis po vieną A tipo ir vieną C tipo prievadą, todėl užtikrinama iki 10 Gbps duomenų perdavimo sparta kiekvienam prievadui, kai visi prievadai naudojami vienu metu. Maitinimas gali būti tiekiamas per PCIe lizdą ir papildomai per SATA maitinimo jungtį, jei reikia didesnės srovės. Kiekvieno prievado išėjimo galia: 5 V / 3 A kiekvienam C tipo ir 5 V / 2 A kiekvienam A tipo, o bendra maksimali išėjimo galia – 10 A.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite plokštę į laisvą PCIe x4 (arba didesnį) lizdą pagrindinėje plokštėje ir pritvirtinkite prie korpuso. Prijunkite SATA maitinimo kabelį, jei sistemos PCIe maitinimo nepakanka įrenginių srovės poreikiams tenkinti. Po įdiegimo paleiskite sistemą ir įdiekite reikiamas tvarkykles, jei operacinė sistema automatiškai neatpažįsta įrenginio. Prijunkite USB įrenginius prie A tipo arba C tipo prievadų pagal poreikį; prievadai palaiko SuperSpeed USB 10 Gbps veikimą.

Rekomendacijos

Norint užtikrinti ilgalaikį didelės spartos perdavimą, naudokite aukštos kokybės USB 3.2 Gen 2 kabelius, o energiją naudojančius įrenginius junkite prie plokštės su prijungtu SATA maitinimu, kad išvengtumėte PCIe lizdo galios apribojimų.
