Instrumentinis stiprintuvas Texas Instruments INA114AP — Tikslusis INA114AP PDIP‑8

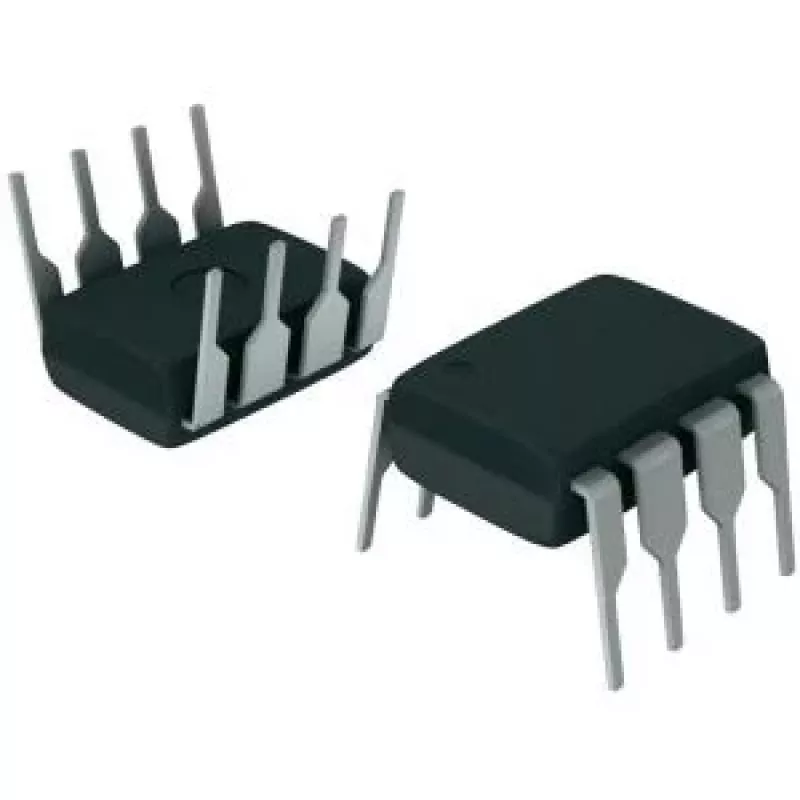

„Texas Instruments“ instrumentinis stiprintuvas INA114AP, PDIP‑8 korpuse, yra trijų operacinių stiprintuvų instrumentinis stiprintuvas, sukurtas tiksliam diferenciniam signalų stiprinimui. Įrenginys pasižymi didele įėjimo varža, mažu poslinkiu ir dreifo charakteristikomis, tinkamomis mažiems jutiklių signalams apdoroti. Stiprinimo koeficientas reguliuojamas išoriniu rezistoriumi, todėl galima lanksčiai konfigūruoti tilto matavimams, žemo dažnio duomenų rinkimui ir laboratoriniam prototipų kūrimui naudojant kiauryminio montavimo spausdintines plokštes.

Privalumai

INA114AP turi kompaktišką PDIP‑8 formos koeficientą, patogų maketavimui ir prototipų kūrimui. Jo trijų operacinių stiprintuvų architektūra užtikrina stabilų diferencinį stiprinimą su dideliu bendrojo signalo slopinimu ir mažomis įėjimo poslinkio srovėmis. Reguliuojamas stiprinimo koeficientas naudojant vieną išorinį rezistorių leidžia pritaikyti stiprinimą be sudėtingų grandinių. Stiprintuvo tikslus veikimas žemuose dažniuose ir paprastas stiprinimo koeficiento valdymas išoriniu rezistoriumi daro jį praktišku pasirinkimu jutiklių signalų apdorojimo ir matavimo grandinėms.

Tinka

• Tilto jutiklių signalų apdorojimui (tempimo jutikliai, apkrovos davikliai)
• Žemo dažnio duomenų rinkimui ir laboratoriniams matavimams
• Prototipų kūrimui ir mokomajai elektronikai naudojant kiauryminio montavimo komponentus
• Diferenciniam signalų stiprinimui instrumentuose ir bandymų įrangoje

Pagrindinės specifikacijos

• Architektūra: trijų operacinių stiprintuvų instrumentinis stiprintuvas
• Korpusas: PDIP‑8 kiauryminio montavimo korpusas
• Reguliuojamas stiprinimo koeficientas vienu išoriniu rezistoriumi
• Didelė įėjimo varža, tinkama jutiklių sąsajoms
• Maža poslinkio įtampa ir mažas dreifas tiksliems žemo dažnio matavimams
• Didelis bendrojo signalo slopinimo koeficientas diferencinio signalo tikslumui

Kaip naudoti

Įdėkite INA114AP į PDIP‑8 lizdą arba prilituokite tiesiai prie kiauryminio montavimo spausdintinės plokštės, kad būtų stabiliai pritvirtintas. Prijunkite jutiklio įvesties laidus prie diferencinės įvesties kontaktų ir užtikrinkite tinkamas maitinimo įtampas pagal jūsų grandinės projektą. Parinkite ir įstatykite išorinį stiprinimo rezistorių tarp nurodytų stiprinimo kontaktų, kad nustatytumėte stiprintuvo stiprinimo koeficientą pagal reikiamą stiprinimą. Laikykitės rekomenduojamų blokavimo ir įžeminimo praktikų, kad sumažintumėte triukšmą ir užtikrintumėte stabilų veikimą matavimo sąrankose.

Rekomendacijos

Siekiant geriausio matavimo tikslumo, naudokite mažo triukšmo maitinimo šaltinį, arti maitinimo kontaktų įdėkite atsiejimo kondensatorius ir įvesties takus išveskite taip, kad sumažintumėte bendrojo signalo trukdžius. Matuojant tilto jutiklius, naudokite stabilų atskaitos šaltinį ir, jei reikia, apsvarstykite poslinkio koregavimą išorine grandine.
