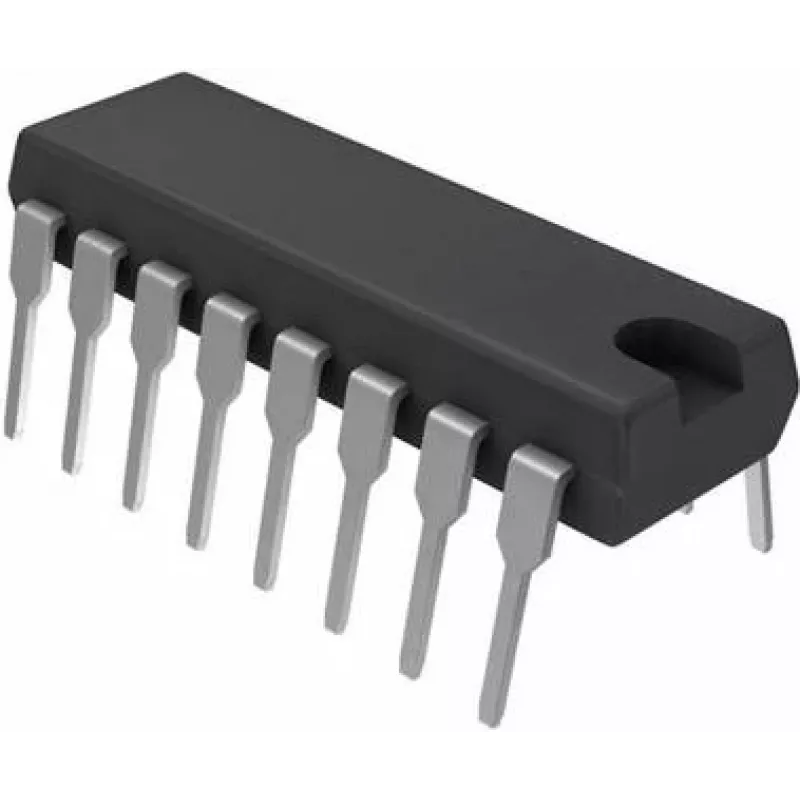

Instrumentinis stiprintuvas Texas Instruments INA110KP, vienkanalis, DIP-16

„Texas Instruments“ INA110KP yra vienkanalis instrumentinis stiprintuvas, tiekiamas DIP-16 korpuse. Jis sukurtas tiksliam diferenciniam signalo stiprinimui ir tiksliam stiprinimo valdymui, todėl tinka jutiklių sąsajoms ir matavimo grandinėms. Įrenginys skirtas mažo triukšmo įvesties grandinėms, signalo kondicionavimo pakopoms ir duomenų rinkimo sistemoms, kuriose stabilus stiprinimas ir bendrojo signalo slopinimas yra svarbūs paverčiant mažus diferencinius signalus į tinkamus lygius.

Privalumai

Stiprintuvas užtikrina stabilų ir tikslų stiprinimą su mažu triukšmu ir geru bendrojo signalo slopinimu, todėl padidėja matavimo tikslumas. Jo DIP-16 kiauryminio montavimo korpusas supaprastina prototipų kūrimą, maketavimą ir modernizavimą esamose sistemose. Įrenginio vienkanalė architektūra sumažina plokštės plotą, palyginti su daugiakanaliais variantais, kai reikia kondicionuoti tik vieną įvestį.

Tinka

• Tiltelinių jutiklių ir keitiklių sąsajoms
• Mažo triukšmo įvesties grandinei duomenų rinkimui
• Signalo kondicionavimui laboratoriniuose prietaisuose
• Įterptinėms matavimo sistemoms ir prototipų kūrimui

Pagrindinės specifikacijos

• Vienas instrumentinio stiprintuvo kanalas
• DIP-16 kiauryminio montavimo korpusas, patogus prototipų kūrimui
• Tiksli diferencinė stiprinimo galimybė su reguliuojamu stiprinimu
• Mažas įvesties triukšmas jautriems matavimams
• Aukštas bendrojo signalo slopinimo koeficientas, mažinantis trukdžius
• Tinka maitinimui iš vieno arba dviejų šaltinių, priklausomai nuo grandinės konstrukcijos

Kaip naudoti

Įdėkite INA110KP į suderinamą DIP-16 lizdą arba prilituokite prie spausdintinės plokštės, skirtos kiauryminiams komponentams. Nustatykite reikiamą stiprinimą pagal gamintojo rekomenduojamą išorinį rezistorių tinklą arba grandinės konfigūraciją, laikydamiesi rekomenduojamų išdėstymo taisyklių, kad sumažintumėte triukšmą ir išlaikytumėte bendrojo signalo slopinimą. Pateikite tinkamus maitinimo įtampos šaltinius ir aplinkinius kondensatorius arti maitinimo kontaktų, o diferencines įvesties linijas nutieskite kaip suderintas poras, kad sumažintumėte trukdžius.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite trumpas, suderintas diferencinių įvesčių linijas, maitinimo šaltinio atskyrimo kondensatorius dėkite arti stiprintuvo ir vadovaukitės gamintojo nurodymais dėl išorinių stiprinimo nustatymo komponentų. Matuojant labai mažus signalus, naudokite ekranuotas jungtis ir mažo triukšmo atskaitą, kad išsaugotumėte signalo vientisumą.
