Instrumentacinis operacinis stiprintuvas Texas Instruments INA111AP PDIP-8

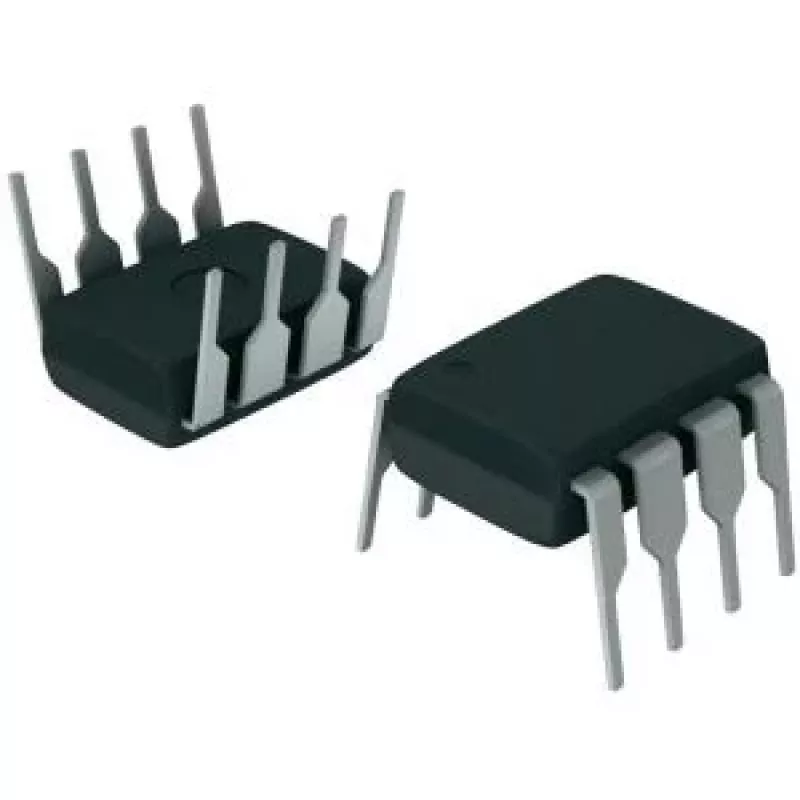

Texas Instruments INA111AP, PDIP-8 korpuse, yra instrumentacinis operacinis stiprintuvas, sukurtas tiksliam diferenciniam signalo stiprinimui. Šis linijinis integrinis grandynas pasižymi maža poslinkio įtampa ir mažu dreifu, būdingu INA111 šeimai, todėl tinka patikimiems matavimams ir signalų kondicionavimui tais atvejais, kai reikia tiksliai stiprinti mažus diferencinius signalus. Kompaktiškas PDIP-8 korpusas palengvina kiauryminį montavimą ant spausdintinės plokštės ir prototipų kūrimą, išlaikant visas instrumentaciniam stiprintuvui būdingas funkcijas.

Privalumai

INA111AP pasižymi maža įėjimo poslinkio įtampa ir mažu temperatūriniu dreifu, užtikrinančiu stabilų stiprinimą plačiame temperatūrų diapazone. Instrumentacinio stiprintuvo topologija užtikrina aukštą bendrojo signalo slopinimo koeficientą, kuris sumažina triukšmo ir trukdžių įtaką diferenciniams matavimams. Prietaisas gali veikti su vienpoliu arba dvipoliu maitinimu, o naudojant išorinį rezistorių stiprinimą galima tiksliai nustatyti pagal formulę, todėl jį lengva integruoti į matavimo įvesties grandines ir jutiklių sąsajas.

Tinka

• Jutiklių signalų kondicionavimui (tenzometrai, termoporos, tilteliniai keitikliai)
• Duomenų rinkimo įvesties pakopoms ir analoginio-skaitmeninio keitiklio (ASK) tvarkyklių grandinėms
• Medicininei aparatūrai ir fiziologiniams signalams stiprinti
• Laboratorinėms matavimo grandinėms ir tiksliai bandymo įrangai

Pagrindinės specifikacijos

• Instrumentacinio stiprintuvo architektūra diferenciniams įėjimo signalams
• Maža įėjimo poslinkio įtampa ir mažas temperatūrinis dreifas
• Aukštas bendrojo signalo slopinimo koeficientas, mažinantis trikdžius
• Stiprinimas nustatomas išoriniu rezistoriumi, užtikrinant lankstų stiprinimo pasirinkimą
• PDIP-8 kiauryminio montavimo korpusas, palengvinantis prototipų kūrimą ir montavimą ant spausdintinės plokštės
• Galimybė veikti su vienpoliu arba dvipoliu maitinimu, priklausomai nuo grandinės konstrukcijos

Naudojimas

Įstatykite INA111AP į PDIP-8 lizdą arba prilituokite prie kiauryminio montavimo spausdintinės plokštės, laikydamiesi standartinių darbo su grandynais ir apsaugos nuo statinės elektros taisyklių. Nustatykite stiprintuvą, tarp atitinkamų išvadų prijungdami tinkamos varžos išorinį rezistorių, kad gautumėte reikiamą stiprinimo koeficientą pagal gamintojo pateiktą formulę. Prijunkite tinkamą maitinimo įtampą (vienpolę arba dvipolę) ir prie maitinimo išvadų pridėkite atsiejamuosius kondensatorius, kad užtikrintumėte stabilų darbą. Atidžiai išvedžiokite įėjimo signalų takelius ir, kai įmanoma, naudokite diferencinį išvedžiojimą arba ekranavimą, kad sumažintumėte triukšmų ir poslinkio paklaidas.

Rekomendacijos

Siekiant geriausio matavimo tikslumo, stiprinimui nustatyti naudokite mažatriukšmius išorinius rezistorius, aplinkkelio kondensatorius statykite kuo arčiau maitinimo išvadų ir išlaikykite trumpus, simetriškus įėjimo takelius. Patikrinkite bendrojo signalo įtampos ribas ir atsargą, atsižvelgdami į pasirinktą maitinimo konfigūraciją, kad stiprinant mažus diferencinius signalus išėjimo įtampa nepasiektų soties.
