InLine tinklo medijos keitiklis 10/100/1000 Mb/s TP į SFP FO, SM, 20 km

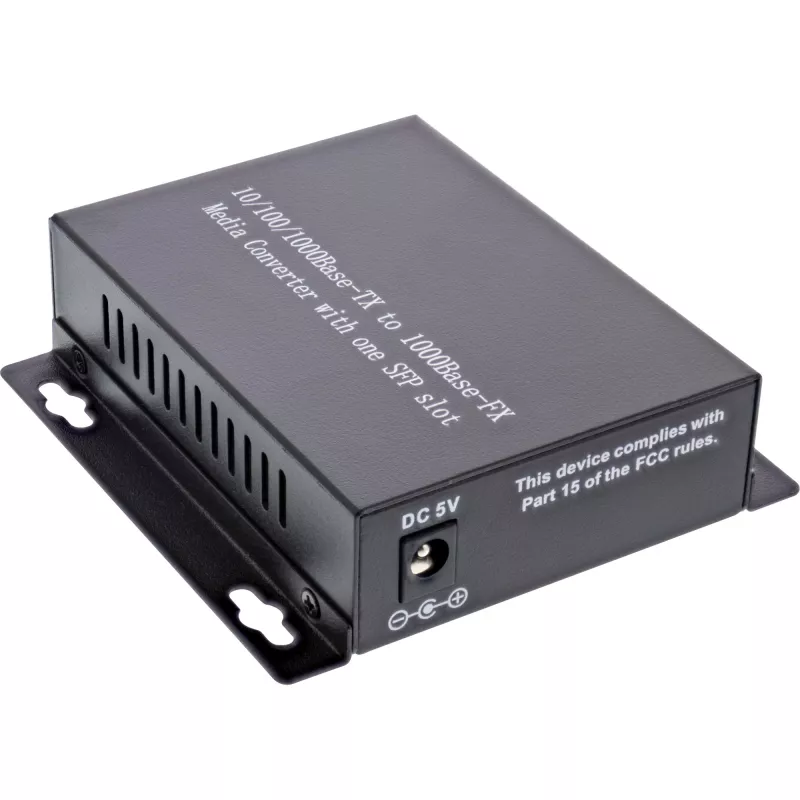

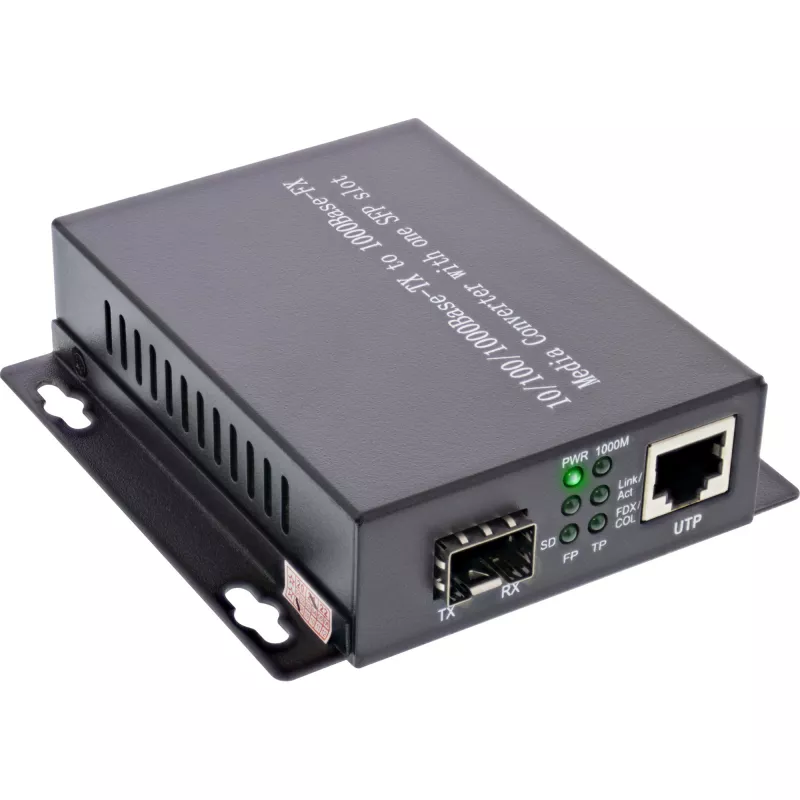

„InLine“ medijos keitiklis 66659D konvertuoja varinį eternetą (RJ45) į vienmodę šviesolaidį (SFP, LC dvipusis), kad išplėstų ar perkeltų esamus tinklus, kurių didžiausia duomenų perdavimo sparta yra 1000 Mbit/s. Atitinka IEEE 802.3 standartus, jame yra vienas 10/100/1000Base-T RJ45 prievadas ir vienas SFP lizdas, skirtas 1000Base-FX vienmodžiams ryšiams iki 20 km atstumu, esant 1310 nm bangos ilgiui. Kompaktiškas juodas korpusas tinkamas staliniam montavimui ir leidžia administratoriams prijungti nutolusius segmentus ar sujungti pastatus nekeičiant esamų varinių kabelių.

Privalumai

Keitiklis palaiko Gigabit Ethernet ir Fast Ethernet greičius bei užtikrina skaidrų protokolų konvertavimą tarp TP ir šviesolaidinių linijų. Jo SFP lizdas suteikia galimybę lanksčiai pasirinkti šviesolaidinius modulius, o šviesos diodai rodo maitinimą, ryšį / veiklą ir būseną, kad būtų lengviau šalinti trikdžius. Maži energijos poreikiai (5 V / 1 A) ir FCC sertifikatas daro jį tinkamu standartinėms tinklo aplinkoms.

Tinka

• LAN segmentų išplėtimui vienmode šviesolaidine linija iki 20 km
• Atskirų pastatų ar nutolusių aukštų sujungimui
• Perėjimui nuo varinės prie šviesolaidinės infrastruktūros be laidų perinstaliavimo
• Šviesolaidinių linijų integravimui į esamus eterneto tinklus

Pagrindinės specifikacijos

• Modelis: „InLine“ 66659D
• Duomenų perdavimo sparta: iki 1000 Mbit/s (10/100/1000 Mbit/s)
• Prievadai: 1 × RJ45 (10/100/1000Base-T), 1 × SFP (1000Base-FX, LC dvipusis)
• Šviesolaidžio tipas: vienmodis (SM), bangos ilgis 1310 nm
• Maksimalus šviesolaidžio atstumas: 20 km
• Šviesos diodai: maitinimas, ryšys / veikla, būsena

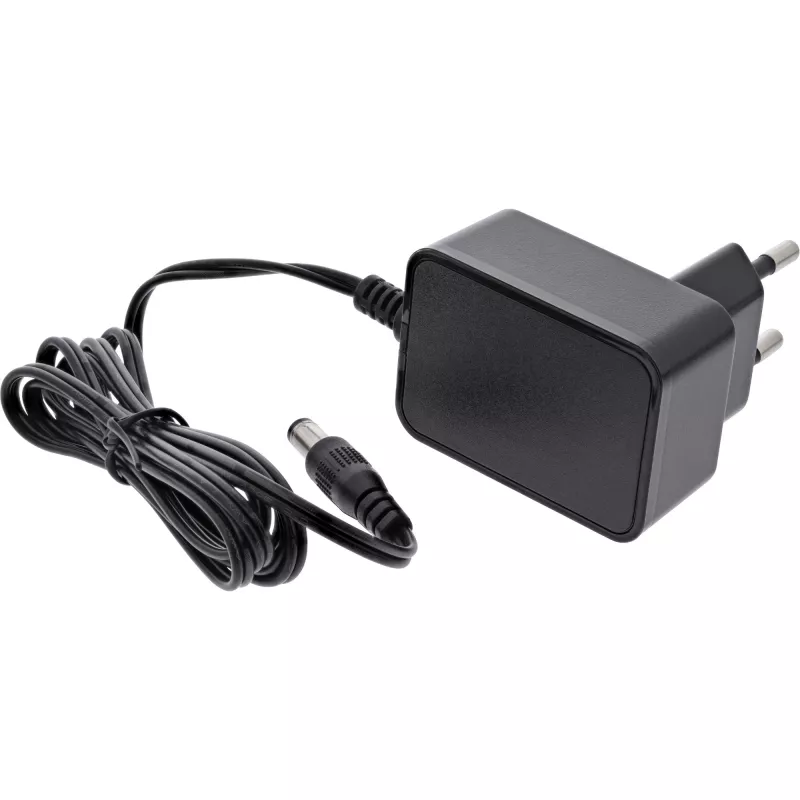

• Maitinimo įvestis: 5 V, 1 A
• Spalva: juoda
• Sertifikatai: FCC

Kaip naudoti

Įdėkite suderinamą vienmodį SFP modulį (LC dvipusis) į SFP lizdą ir prijunkite šviesolaidinį pataisų kabelį. Įkiškite varinį eterneto kabelį į RJ45 prievadą ir prijunkite maitinimo šaltinį (5 V / 1 A). Įjungę maitinimą, patikrinkite šviesos diodų indikatorius, kad įsitikintumėte, jog ryšys ir veikla veikia. Norėdami sukurti taškas–taškas ryšį, tiesiogiai per vienmodę šviesolaidinę liniją sujunkite du keitiklius; norėdami integruoti į tinklą, įdėkite keitiklį tinklo pakraštyje, kur reikalingas šviesolaidinio ryšio konvertavimas į varinį.

Rekomendacijos

Naudokite vienmodį LC dvipusį šviesolaidį ir atitinkamus SFP modulius, pritaikytus 1310 nm bangos ilgiui ir 20 km atstumui. Laikykite šviesolaidžių jungtis švarias ir laikykitės lenkimo spindulio apribojimų. Pastatykite keitiklį vėdinamoje, nedulkėtoje vietoje ir užtikrinkite, kad maitinimo šaltinis atitiktų nurodytą 5 V / 1 A galią.
