„InLine“ šviesolaidinis vienagyslis kabelis, FTTH, SC/APC8° į SC/APC8° 9/125µm OS2 20m

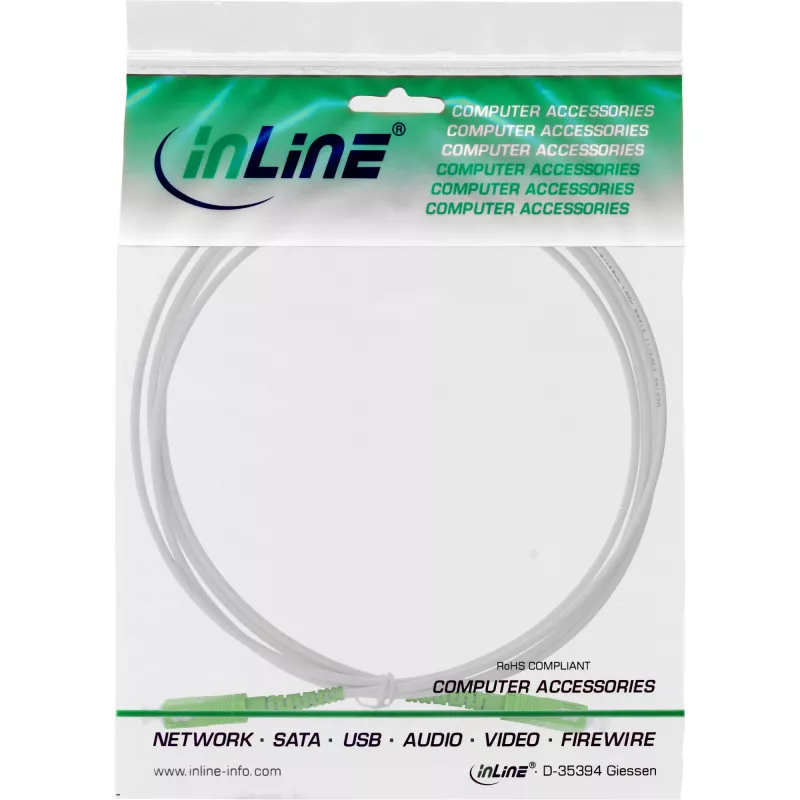

„InLine“ šviesolaidinis vienagyslis kabelis SC/APC į SC/APC 9/125µm OS2, 20 m, yra vienmodis vidinis kabelis, skirtas FTTH įrengimui ir sujungimui patalpose, kur reikalingi SC/APC jungtys ir OS2 našumas. 9/125µm OS2 skaidula pasižymi mažu slopinimu tolimojo signalo perdavimo metu. Kabelis yra baltos spalvos, 3,0 mm šarvuoto išorinio skersmens ir sustiprintos konstrukcijos, kad būtų patvaresnis, palyginti su labai plonais iš anksto įrengtais tiekėjų kabeliais.

Privalumai

Kabelis naudoja vienmodę OS2 skaidulą su APC 8° poliruotomis SC jungtimis abiejuose galuose, užtikrinant mažus įterpimo nuostolius ir didelius grįžtamuosius nuostolius stabiliam signalo kokybei. Jo šarvuota konstrukcija su lanksčiu metaliniu vamzdeliu ir halogenų neturinčiu apvalkalu padidina mechaninę apsaugą ir priešgaisrinę saugą, skirtą patalpų naudojimui. 20 m ilgis suteikia lankstumo modemo išdėstymui ir namų tinklo topologijai, o pridėtas testo protokolas patvirtina optinį našumą.

Tinka

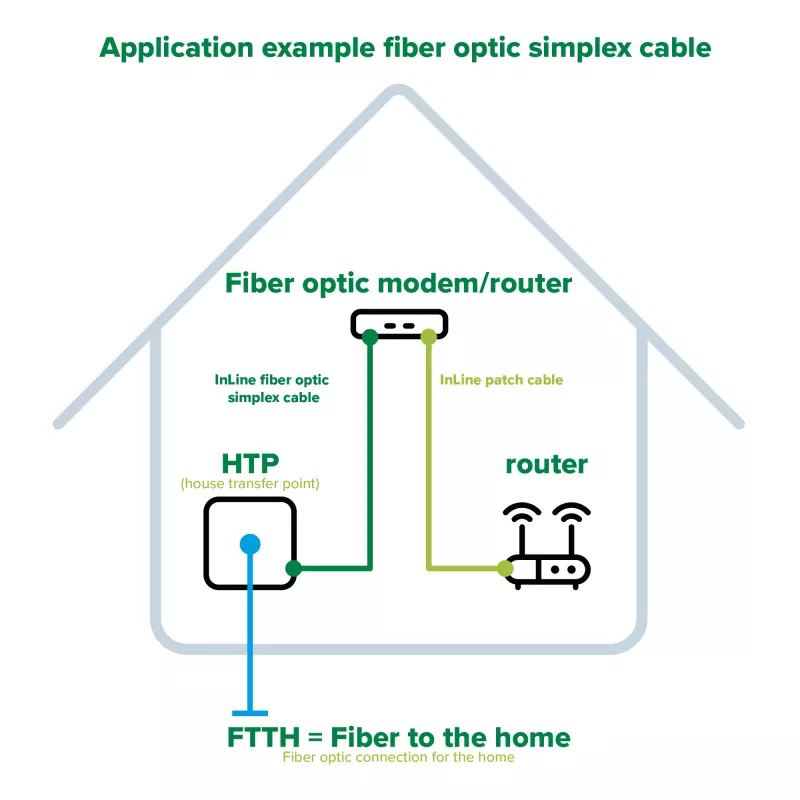

• Namo perdavimo taško prijungimui prie optinio modemo FTTH įrenginiuose
• Vidiniam skaidulų sujungimui ir prailginimui, kai reikalingi SC/APC jungtys
• Namų ir mažų biurų skaidulinėms linijoms, kurioms reikia mažų nuostolių vienmodžio perdavimo
• Situacijose, kai reikia patvaresnio kabelio nei įprasti itin ploni tiekėjų laidai

Kada gali netikti

Šis kabelis yra vienmodis OS2 ir naudoja SC/APC jungtis; jis netinka daugiamodžiams tinklams ar sistemoms, kurioms reikia kitų jungčių tipų (pvz., SC/UPC, LC). Jis skirtas vidiniam FTTH ir sujungimui; lauko tiesioginiam įkasimui ar ilgoms lauko trasoms reikėtų rinktis papildomus lauko ar šarvuotus lauko kabelius.

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė OS2, 9/125µm
• Jungties tipas: SC/APC 8° į SC/APC 8° (abu galai)
• Kabelio ilgis: 20 m
• Kabelio išorinis skersmuo (šarvuotas): apytiksliai 3,0 mm ±0,2 mm
• Įterpimo nuostoliai (tipiniai): <0,20 dB; garantuoti IN <0,30 dB
• Grįžtamieji nuostoliai: >60 dB
• Darbinės temperatūros diapazonas: -40 °C iki +85 °C
• Apvalkalas: be halogenų, baltas
• Konstrukcija: lankstus metalinis vamzdelis (šarvuotas) su sustiprinta struktūra

Kaip naudoti

Kabelį junkite atsargiai, laikydamiesi rekomenduojamo lenkimo spindulio vienmodei skaidulai, ir venkite staigių lenkimų ar užlankstymų. Įkiškite SC/APC jungtis į suderinamus SC/APC prievadus optiniame modeme ar skirstomajame skydelyje, kol jie spragtelėdami užsifiksuos, atkreipdami dėmesį į jungčių korpusų raktinį suderinimą. Jei prailginate esamą instaliaciją, patikrinkite jungčių poliravimo tipus ir skaidulos tipą, kad užtikrintumėte suderinamumą. Naudokite pridėtą testo protokolą arba optinį galios matuoklį ir šviesos šaltinį, kad po montavimo patvirtintumėte įterpimo nuostolius ir vientisumą.

Ką apsvarstyti prieš perkant

• Įsitikinkite, kad jūsų įranga priima SC/APC jungtis ir kad reikalingas APC poliravimas.
• Patvirtinkite, kad vienmodė OS2 skaidula atitinka jūsų tinklą (netinka daugiamodėms konfigūracijoms).
• Nuspręskite, ar vidinis šarvuotas 3,0 mm kabelis tinkamas, palyginti su plonesniais komutaciniai kabeliais ar lauko tipo kabeliais.
• Išmatuokite tiesimo atstumą ir pridėkite laisvumo kabelių valdymui ir įrenginių perkėlimui.

Rekomendacijos

Su kabeliu elkitės paėmę už apvalkalo ir venkite liesti ar užteršti jungčių galinius paviršius; naudokite tinkamus valymo įrankius APC jungtims. Montavimo metu palaikykite rekomenduojamą lenkimo spindulį ir patikrinkite vientisumą bei įterpimo nuostolius po prijungimo, kad užtikrintumėte, jog įrengta linija atitinka tikėtiną OS2 našumą.
