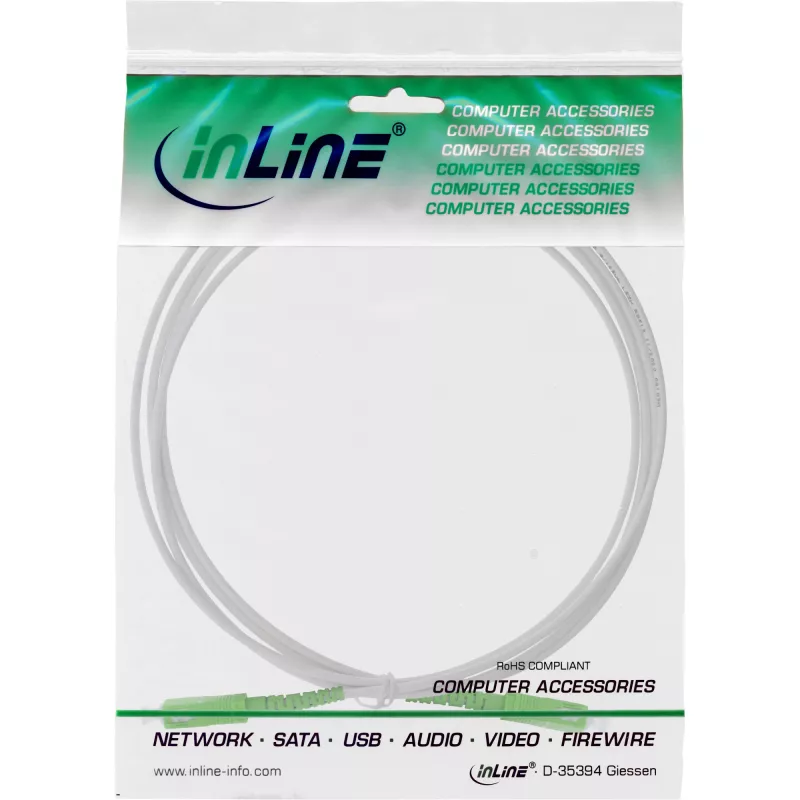

InLine šviesolaidinis simplex kabelis FTTH SC/APC 8° į SC/APC 8° 9/125 µm OS2 25 m

InLine šviesolaidinis simplex kabelis FTTH SC/APC 8° į SC/APC 8° 9/125 µm OS2 25 m yra vienmodis simplex komutacinis kabelis, skirtas FTTH ir pastato vidaus šviesolaidinėms jungtims. Kabelis naudoja OS2 9/125 µm skaidulą ir SC/APC 8° poliruotas jungtis abiejuose galuose, kad užtikrintų mažus įterpimo nuostolius ir aukštą grįžtamąjį nuostolį patikimam perdavimui didesniais atstumais. 25 m ilgio ir 3,0 mm šarvuoto išorinio skersmens baltas kabelis skirtas matomoms gyvenamųjų ar įmonių instaliacijoms, kur reikalingas patvarus, diskretiškas sujungimas tarp pastato demarkacijos taško ir šviesolaidinio modemo ar pataisos skydo.

Privalumai

Šis InLine FTTH kabelis sujungia vienmodę OS2 skaidulą su APC poliruotomis SC jungtimis, kad sumažintų įterpimo nuostolius (tipinis <0,20 dB) ir užtikrintų aukštą grįžtamąjį nuostolį (>60 dB). Šarvuota konstrukcija su lanksčiu nerūdijančio plieno spiraliniu vamzdeliu padidina mechaninę apsaugą, lyginant su plonais iš anksto nutiestais laidais, o halogenų neturintis išorinis apvalkalas ir patikimas 3,0 mm skersmuo užtikrina ilgesnį tarnavimo laiką ir saugesnį montavimą. Neutralus baltas apvalkalas leidžia nepastebimai tiesti kabelį gyvenamosiose patalpose.

Tinka

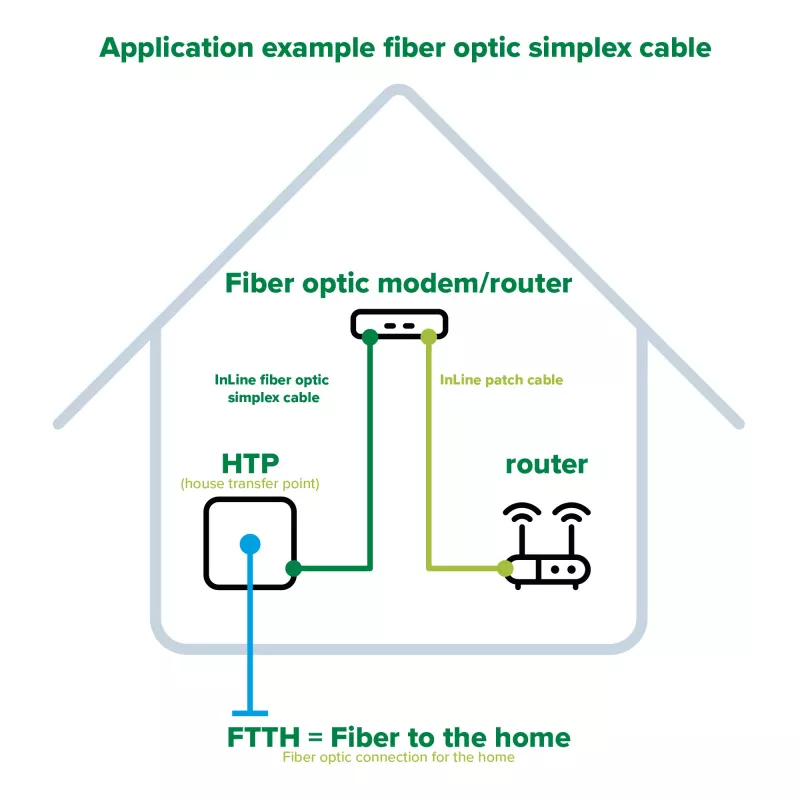

• FTTH jungtims tarp pastato perdavimo taško ir optinio modemo ar ONT
• Vidinėms pataisos ir magistralinėms jungtims gyvenamųjų ar mažų įmonių tinkluose
• Ilgesnėms vidaus trasoms, kur reikalingi maži nuostoliai ir aukštas grįžtamasis nuostolis
• Instaliacijoms, kurioms reikia diskretiško balto kabelio su mechaniniu sutvirtinimu

Kai gali netikti

Šis kabelis yra vienmodis OS2 simplex laidas su SC/APC jungtimis ir netinka daugiamodėms sistemoms ar tinklams, kuriems reikia dvipusio skaidulų poravimo. Jis taip pat naudoja fiksuotas SC/APC galines jungtis; jei jūsų įranga naudoja kitokio tipo jungtis (LC, ST ar SC/UPC), jums reikės adapterių ar kitokių komutacinių kabelių. Lauko, tiesioginio užkasimo ar kanalų aplinkai, kuriai reikalingi UV spinduliams atsparūs ar geliu užpildyti laisvojo vamzdelio kabeliai, rinkitės kabelį, įvertintą ir nurodytą tokioms išorės sąlygoms.

Pagrindinės specifikacijos

• Skaidulos tipas: Vienmodė OS2, 9/125 µm
• Jungties tipas: SC/APC 8° į SC/APC 8° (abu galai)
• Kabelio ilgis: 25 m
• Išorinis skersmuo (šarvuotas): apyt. 3,0 mm ±0,2 mm
• Įterpimo nuostolis (tipinis): <0,20 dB; garantuotas ĮN <0,30 dB
• Grįžtamasis nuostolis: >60 dB
• Darbinės temperatūros diapazonas: -40 °C iki +85 °C
• Apvalkalo spalva: Balta; halogenų neturintis išorinis apvalkalas
• Konstrukcija: viena gysla su lanksčiu metaliniu (nerūdijančio plieno) vamzdeliu sutvirtinimui

Kaip naudoti

Nutieskite 25 m InLine SC/APC simplex kabelį tarp šviesolaidinio demarkacijos taško ar pataisos skydo ir optinio modemo/ONT. Prieš sujungdami įsitikinkite, kad jungtys ir adapterių prievadai yra švarūs, kad išvengtumėte nuostolių dėl užteršimo; naudokite tinkamus valymo įrankius ar servetėles APC poliruotoms ferulėms. Švelniai įkiškite SC/APC jungtis į atitinkamus APC prievadus, kol užsifiksuos skląstis, vengdami staigių lenkimų (išlaikykite rekomenduojamą minimalų lenkimo spindulį 3,0 mm šarvuotam kabeliui). Po montavimo patikrinkite jungties veikimą naudodami optinį galios matuoklį arba bandymo ataskaitą, kad patvirtintumėte, jog įterpimo nuostolis ir grįžtamasis nuostolis atitinka sistemos reikalavimus.

Ką apsvarstyti prieš perkant

• Patikrinkite, ar jūsų įranga naudoja SC/APC 8° prievadus; kitu atveju gali prireikti adapterių ar kitokių jungčių
• Patvirtinkite, kad vienmodė OS2 skaidula yra suderinama su jūsų tinklu, o ne daugiamodė sistema
• Pasirinkite tinkamą ilgį (25 m) ir patikrinkite trasą, kad išvengtumėte perteklinio laisvumo ar įtempimo
• Apsvarstykite, ar pakanka šarvuoto vidaus kabelio, ar išorinėms trasoms reikalingas lauko/kanalų reitingo kabelis

Rekomendacijos

Prieš kiekvieną sujungimą naudokite skaidulų valymo įrankius APC jungtims, tiesdami venkite staigių lenkimų ir per didelės tempimo jėgos, o po montavimo atlikite optinius nuostolių matavimus, kad dokumentuotumėte jungties veikimą ir užtikrintumėte, jog kabelis atitinka ĮN ir GN specifikacijas.
