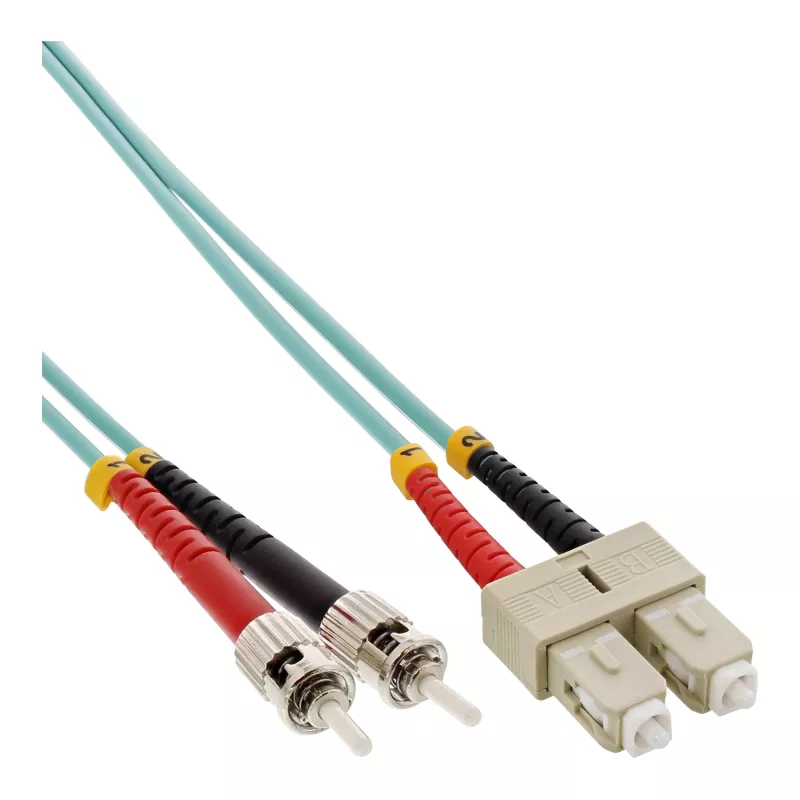

“InLine” šviesolaidinis dvipusis laidas SC/ST 50/125µm OM3 0,5m

„InLine“ šviesolaidinis dvipusis laidas SC/ST 50/125µm OM3 0,5m yra trumpas daugiagyslis optinis komutacinis kabelis, skirtas sujungti įrenginius su SC ir ST sąsajomis. Su 50 µm šerdimi ir OM3 klasės stiklu, šis dvipusis laidas palaiko pilną dvipusį ryšį ir yra skirtas didelės spartos duomenų perdavimui trumpais ir vidutiniais atstumais vietiniuose tinkluose, serverių patalpose ir telekomunikacijų stovuose.

Privalumai

Šis dvipusis laidas sujungia SC ir ST jungčių tipus, kad užtikrintų suderinamumą tarp skirtingų šviesolaidinių siųstuvų-imtuvų prievadų. OM3 daugiagyslė specifikacija sumažina modų dispersiją ir užtikrina didesnį pralaidumą trumpojo nuotolio jungtims. 50/125 µm šerdies ir apvalkalo geometrija yra įprastas pramonės standartas daugiagysliam tinklų kūrimui, o trumpas 0,5 m ilgis sumažina perteklinį kabelių valdymą ir įterpimo nuostolius pataisos scenarijuose.

Tinka

• Pataisos jungtims serverių patalpose ir duomenų spintose
• Jungiant tinklo komutatorius, siųstuvus-imtuvus ir terpės keitiklius su SC ir ST prievadais
• Trumpojo nuotolio optinėms jungtims struktūrizuotose kabelių sistemose
• Bandymams ir laikinoms jungtims laboratorinėje aplinkoje

Pagrindinės specifikacijos

• Šviesolaidžio tipas: Daugiagyslis OM3
• Šerdies/apvalkalo skersmuo: 50/125 µm
• Jungčių konfigūracija: Dvipusė (po vieną SC jungtį ir vieną ST jungtį kiekviename gale, kad būtų galima SC↔ST jungtis)
• Ilgis: 0,5 m
• Poliravimas / apdaila: Gamykloje užbaigti poliruoti galai, tinkami daugiagyslėms jungtims
• Tipinis įterpimo nuostolis: mažas trumpojo nuotolio daugiagysliui pataisymui (gamykloje užbaigtas)

Kaip naudoti

Nustatykite SC ir ST prievadus jungiamuose įrenginiuose, užtikrindami, kad abu galiniai taškai palaiko daugiagyslį OM3 šviesolaidį. Sulygiuokite ir įkiškite SC jungtį į SC lizdą, kol pasigirs spragtelėjimas, o ST jungtį įjunkite į ST lizdą, naudodami bajonetinį sukimo užraktą. Prieš sujungdami įsitikinkite, kad abi jungtys yra švarios, kad išvengtumėte padidėjusio slopinimo. Nutieskite kabelį taip, kad nebūtų staigių lenkimų ir venkite mechaninio įtempimo šalia jungčių.

Rekomendacijos

Naudokite šį 0,5 m dvipusį kabelį trumpiems pataisos maršrutams; prieš sujungdami visada apžiūrėkite ir, jei reikia, nuvalykite jungčių galinius paviršius patvirtintais šviesolaidžių valymo įrankiais. Laikykitės minimalaus lenkimo spindulio, atitinkančio daugiagyslių šviesolaidžių specifikacijas, ir venkite suspaudimo. Kritinėms ar ilgesnio nuotolio jungtims patikrinkite suderinamumą su siųstuvų-imtuvų ir komutatorių specifikacijomis ir apsvarstykite galimybę naudoti OM4 arba vienagyslį šviesolaidį, kai tinkama.
