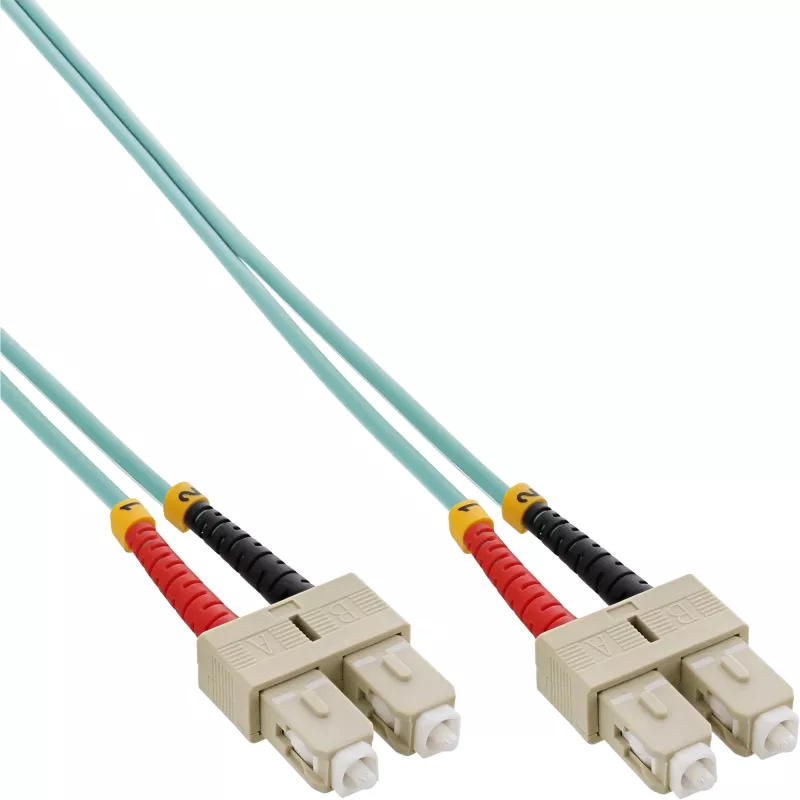

InLine šviesolaidinis dvipusis laidas SC/SC 50/125µm OM3 20m

„InLine“ šviesolaidinis dvipusis laidas SC/SC 50/125µm OM3 20m yra dvipusis daugiamodis šviesolaidinis laidas, skirtas patikimam didelės spartos duomenų perdavimui. Jo šerdies skersmuo – 50 µm, jis priskiriamas OM3 klasės daugiamodžiui pluoštui, abiejuose galuose užbaigtas SC jungtimis, kad tinklo įranga galėtų naudoti pilno dvipusio ryšio linijas. 20 metrų ilgis tinkamas jungtims stelažo viduje, tarp stelažų ir trumpiems duomenų centro atstumams, kai reikalingos mažų nuostolių, didelio pralaidumo jungtys.

Privalumai

OM3 daugiamodis stiklas ir 50/125 µm šerdies / apvalkalo geometrija užtikrina optimizuotą pralaidumą 10 Gigabit Ethernet ir kitiems didelio pralaidumo protokolams. SC stumiamojo-traukiamojo tipo jungtys garantuoja patikimą sujungimą ir paprastą montavimą paskirstymo skyduose bei aktyvioje įrangoje. Dvipusė konfigūracija palaiko vienalaikius siuntimo ir priėmimo kanalus, todėl reikia mažiau papildomų kabelių. 20 m ilgis suteikia lankstumo išdėstant įrangą, išlaikant mažą slopinimą ir pastovų signalo vientisumą.

Tinka

• 10 Gigabit Ethernet jungtims duomenų centruose ir serverių patalpose
• Jungtims tarp tinklo komutatorių, paskirstymo skydų ir saugojimo matricų
• Biurų ir įmonių magistralinėms jungtims trumpais ir vidutiniais atstumais
• Šviesolaidžių komutavimui telekomunikacijų ir tinklo paskirstymo stelažuose

Pagrindinės specifikacijos

• Pluošto tipas: OM3 daugiamodis
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungties tipas: SC į SC dvipusė (stumiamoji-traukiamoji)
• Ilgis: 20 m
• Režimas: daugiamodis dvipusis pilnam dvipusiam perdavimui
• Sukurtas: 10 Gigabit Ethernet ir suderinamoms didelio pralaidumo programoms

Kaip naudoti

Prieš jungdami įsitikinkite, kad jungčių galiniai paviršiai yra švarūs, kad išvengtumėte signalo praradimo ar įrangos pažeidimo. Nutieskite kabelį laikydamiesi standartinių kabelių tvarkymo taisyklių, venkite staigių lenkimų, viršijančių minimalų pluošto lenkimo spindulį. Įstatykite SC jungtis į suderinamus SC prievadus, kol išgirsite spragtelėjimą. Dvipusėms jungtims išlaikykite tinkamą siuntimo ir priėmimo kanalų orientaciją, kaip reikalauja prijungti įrenginiai. Atjungdami paspauskite SC atlaisvinimo mechanizmą ir traukite tiesiai, kad neapkrautumėte pluošto.

Rekomendacijos

Laikykite ir dirbkite su kabeliu švarioje aplinkoje, kai nenaudojate, apsaugokite jungčių galinius paviršius dulkių gaubteliais, o švarumui patikrinti naudokite pluošto tikrinimo rašiklį arba mikroskopą. Siekiant geriausio 10 GbE diegimo našumo, laikykitės rekomenduojamų kanalų projektų ir bendrų nuostolių biudžetų OM3 daugiamodžiam pluoštui.
