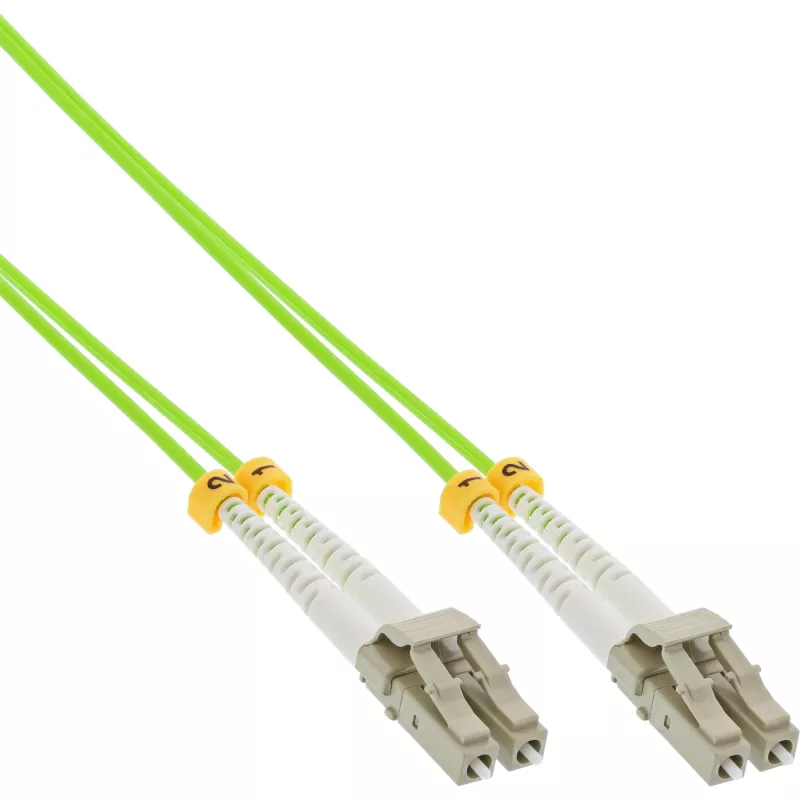

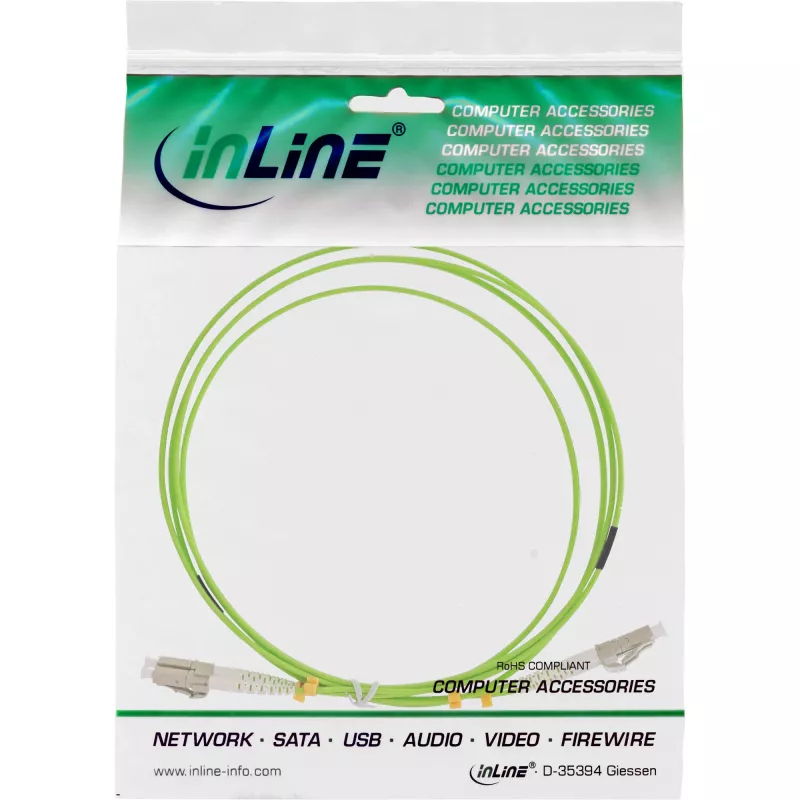

InLine šviesolaidinis dvipusis laidas LC/LC 50/125 µm OM5 20 m

InLine šviesolaidinis dvipusis laidas LC/LC 50/125 µm OM5 20 m yra daugiamodis dvipusis pataisomasis laidas, skirtas pilno dvipusio ryšio jungtims didelio tankio tinklo aplinkose. Su LC jungtimis abiejuose galuose ir 50/125 µm šerdies / apvalkalo skersmeniu, šis OM5 klasės laidas skirtas trumpo ir vidutinio nuotolio, didelio pralaidumo duomenų perdavimui. 20 m ilgis suteikia lankstumo tiesiant tarp stelažų, komutatorių ir aktyvios įrangos duomenų centruose ir įmonių instaliacijose.

Privalumai

Šis LC/LC dvipusis laidas pasižymi mažais įterpimo nuostoliais ir stabiliu signalo perdavimu, tinkamu OM5 daugiamodėms sistemoms. 50/125 µm pluošto geometrija užtikrina didesnę modalinę pralaidą, palyginti su standartiniais daugiamodžiais pluoštais, o LC jungtys suteikia kompaktišką formos faktorių, tinkamą didelio tankio pataisomiesiems skydams. Dvipusė konstrukcija užtikrina vienu metu veikiančius siuntimo ir priėmimo kanalus pilno dvipusio ryšio linijoms.

Tinkama naudoti

• Jungtims tarp komutatorių, serverių ir saugyklų duomenų centruose
• Pataisymui telekomunikacijų ir įmonių tinklo spintose
• Didelio pralaidumo daugiamodėms linijoms, palaikančioms trumpo ir vidutinio nuotolio jungtis
• Aplinkose, kuriose reikalingas LC jungčių tankis ir dvipusis signalizavimas

Pagrindinės specifikacijos

• Pluošto tipas: OM5 daugiamodis
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungties tipas: LC į LC dvipusis
• Ilgis: 20 m
• Režimas: daugiamodis, dvipusis
• Tipinis pritaikymas: didelio pralaidumo trumpo ir vidutinio nuotolio linijos

Kaip naudoti

Nutieskite laidą tarp dviejų LC suderinamų įrenginių ar pataisomųjų skydų, laikydamiesi minimalaus lenkimo spindulio apribojimų daugiamodžiam pluoštui, kad išvengtumėte padidėjusio slopinimo. Sulygiuokite ir įkiškite kiekvieną LC jungtį į atitinkamą LC adapterį, kol ji užsifiksuos. Patikrinkite poliškumą, kad užtikrintumėte teisingą siuntimo/priėmimo poravimą pilno dvipusio ryšio veikimui. Po įdiegimo patikrinkite liniją tinkama pluošto tikrinimo įranga, kad patvirtintumėte įterpimo nuostolius ir vientisumą.

Rekomendacijos

Laikykite laidą už jungčių apsaugų ir nelieskite ferulių galų. Laikykite apsauginius dulkių gaubtelius ant jungčių iki galutinio įkišimo. Naudokite tinkamą kabelių tvarkymą ir įtempimo sumažinimą stelažuose ir spintose, o po įdiegimo atlikite jungčių valymą ir optinį tikrinimą, kad užtikrintumėte patikimą veikimą.
