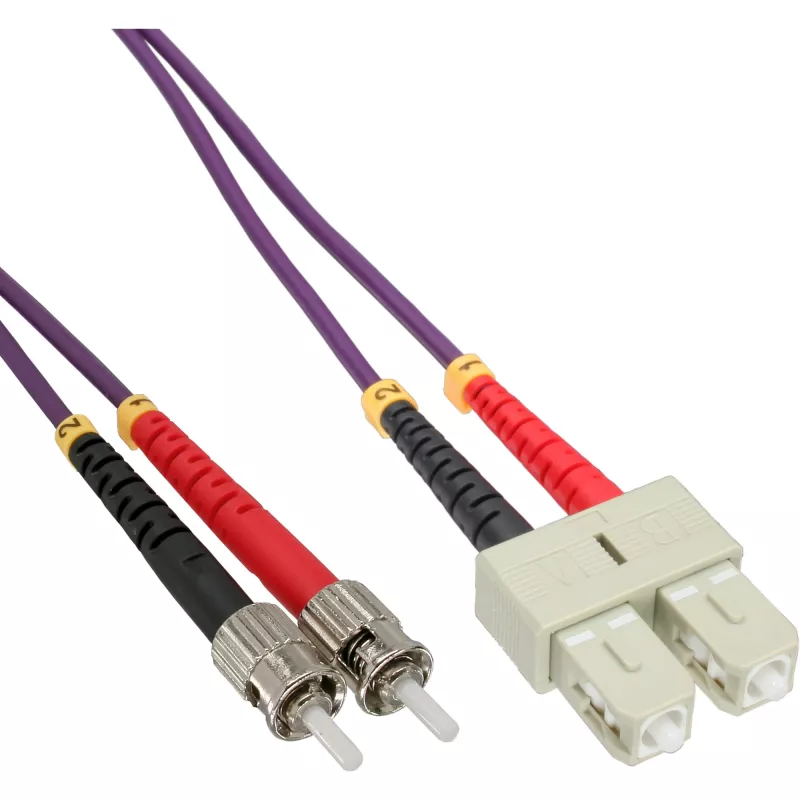

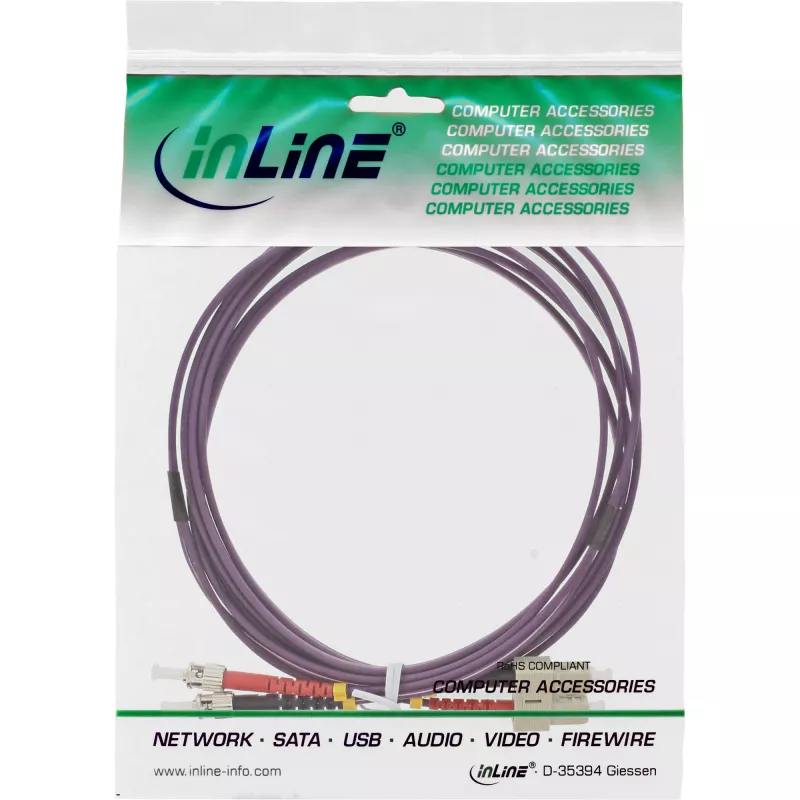

InLine šviesolaidinis dvipusis kabelis SC/ST 50/125 µm OM4 7,5 m

„InLine“ šviesolaidinis dvipusis kabelis SC/ST 50/125 µm OM4 7,5 m yra daugiamodis dvipusis komutacinis kabelis, skirtas didelės spartos tinklo jungtims, naudojant SC ir ST jungtis. 50 µm šerdies skersmuo ir OM4 gradientinio lūžio rodiklio pluoštas užtikrina patikimą pilno dvipusio ryšio perdavimą. Kabelis skirtas struktūrizuotai kabelių sistemai, duomenų centrams ir magistralinėms jungtims, kai reikia didesnio pralaidumo ir geresnių modinių charakteristikų.

Privalumai

Šis dvipusis šviesolaidinis kabelis su SC ir ST jungtimis suteikia lankstų ryšį tarp skirtingų tinklo įrenginių tipų. 50/125 µm daugiamodis OM4 pluoštas pasižymi mažesniu slopinimu ir didesne modine pralaida, palyginti su ankstesnių tipų daugiamodžiu pluoštu, todėl galima pasiekti ilgesnius atstumus ir didesnę duomenų perdavimo spartą LAN ir miestelių tinkluose. 7,5 m ilgis leidžia patogiai sujungti stelažus, skirstomuosius skydus ir aktyviuosius įrenginius be pernelyg didelio kabelio laisvumo.

Tinka

• Jungtims tarp komutatorių, siųstuvų-imtuvų ir pataisos skydų duomenų centruose
• Didelės spartos Ethernet jungtims (daugiamodėje aplinkoje)
• Magistralinėms ir horizontalioms kabelių sistemoms įmonių tinkluose
• Šviesolaidinėms bandymo sąrankoms ir įrenginių tarpusavio jungtims

Pagrindinės specifikacijos

• Pluošto tipas: Daugiamodis OM4
• Šerdies ir apvalkalo skersmuo: 50/125 µm
• Jungtis A: SC (viena SC tipo jungtis)
• Jungtis B: ST (viena ST tipo jungtis)
• Režimas: Dvipusis (du pluoštai vienalaikiam siuntimui ir priėmimui)
• Ilgis: 7,5 m
• Tipinės paskirtys: Duomenų centrų komutavimas, LAN magistralė

Kaip naudoti

Prieš montuodami patikrinkite abiejų jungčių galų švarą ir, jei reikia, nuvalykite juos tinkamomis šviesolaidinėmis valymo priemonėmis. Prijunkite SC galą prie įrenginių arba pataisos skydų su SC prievadais, o ST galą įkiškite į įrenginius ar adapterius, priimančius ST jungtis, užtikrindami saugų ir tinkamą sujungimą. Nutieskite kabelį laikydamiesi tinkamų lenkimo spindulio rekomendacijų daugiamodžiam pluoštui, kad išvengtumėte mikrolenkimų ir išlaikytumėte signalo kokybę. Dvipusiam ryšiui užtikrinti laikykitės tinkamos siuntimo / priėmimo orientacijos tarp galinių taškų, kad užmegztumėte pilną dvipusį ryšį.

Rekomendacijos

Laikykite kabelį suvyniotą be staigių lenkimų ir netraukite už paties pluošto; įkišdami ar išimdami naudokite jungčių korpusus. Optimaliam veikimui naudokite su įranga, skirta daugiamodžiam OM4 pluoštui, ir patikrinkite jungties veikimą po montavimo naudodami tinkamą optinio tikrinimo įrangą.
