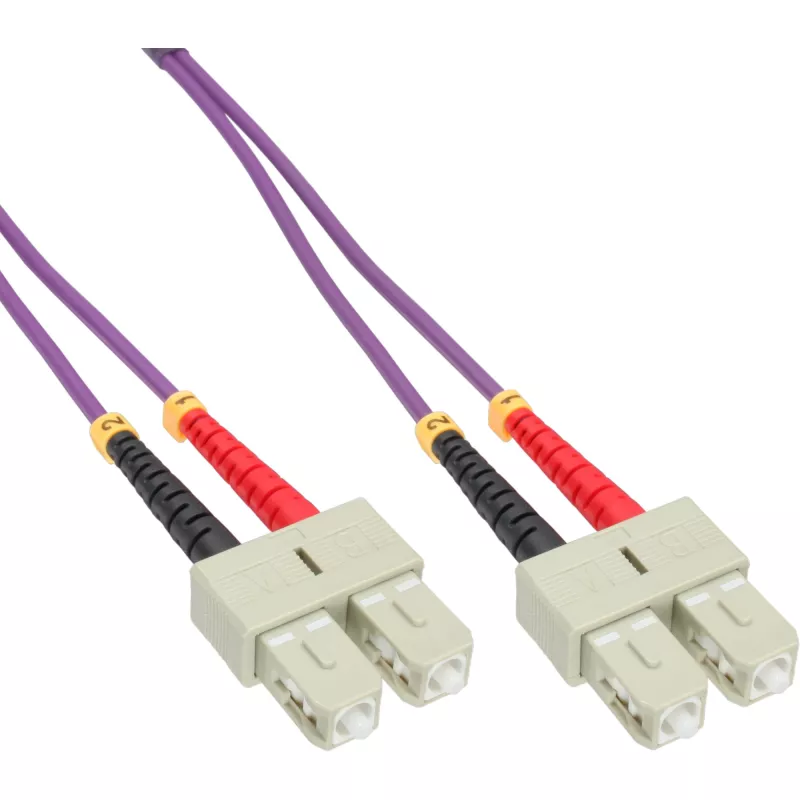

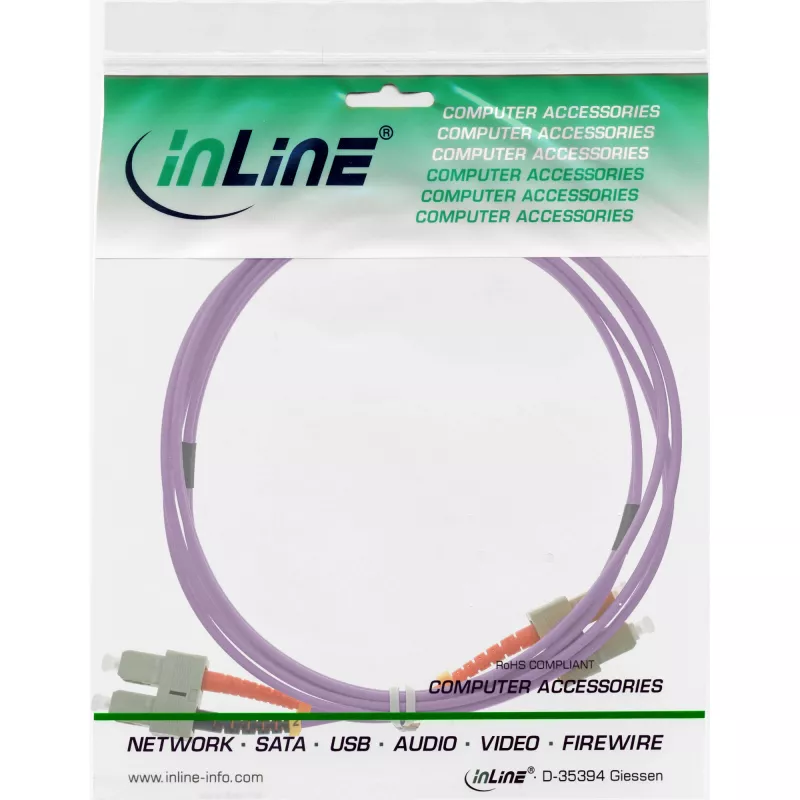

InLine šviesolaidinis dvipusis kabelis SC/SC 50/125 µm OM4 25 m

InLine šviesolaidinis dvipusis kabelis SC/SC 50/125 µm OM4 25 m yra dvipusis daugiamodis šviesolaidinis komutacinis kabelis su SC jungtimis abiejuose galuose ir 50/125 µm šerdies / apvalkalo konstrukcija, optimizuota OM4 veikimui. Sukurtas visiškai dvipusei komunikacijai, šis 25 metrų kabelis užtikrina patikimą signalo perdavimą struktūriniam kabeliavimui, duomenų centrų sujungimams ir didelės spartos ryšiams, kai reikalinga kontroliuojama modalinė dispersija ir mažas slopinimas.

Privalumai

Šis šviesolaidinis dvipusis kabelis naudoja OM4 daugiamodį stiklą, kad užtikrintų didesnę spartą ir ilgesnį pasiekiamumą, palyginti su žemesnės klasės daugiamodėmis skaidulomis. SC įstumiamos / ištraukiamos jungtys užtikrina saugų sujungimą ir lengvą montavimą pataisos panelėse bei tinklo įrangoje. Dvipusė konstrukcija palaiko vienu metu vykstančius perdavimo ir priėmimo kanalus, sumažindama montavimo sudėtingumą dvikryptėms linijoms. 50/125 µm šerdies / apvalkalo geometrija yra suderinama su standartiniais daugiamodžiais siųstuvais-imtuvais ir palaiko trumpo bei vidutinio nuotolio didelės spartos taikymus su kontroliuojamais įterpimo nuostoliais.

Tinka

• Duomenų centrų pataisymui ir įrangos sujungimams
• Įmonės LAN magistraliniam ir horizontaliam kabeliavimui
• Didelės spartos daugiamodėms linijoms, naudojančioms OM4 suderinamus siųstuvus-imtuvus
• Optinėms pataisos panelėms ir komutatoriaus-komutatoriaus jungtims

Pagrindinės specifikacijos

• Skaidulos tipas: OM4 daugiamodė
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungties tipas: SC dvipusė abiejuose galuose
• Ilgis: 25 m
• Poliravimo tipas: paprastai UPC/APC, priklausomai nuo gamintojo standarto (patikrinti prieš montavimą)
• Veikimas: sukurtas sumažintai modalinei dispersijai ir pagerintai spartai trumpo bei vidutinio nuotolio linijose
• Dvipusė konfigūracija: palaiko atskirus perdavimo ir priėmimo pluoštus

Kaip naudoti

Įrenkite kabelį, įkišdami kiekvieną SC jungtį į atitinkamą SC adapterį arba įrangos lizdą, kol spragtelės. Užtikrinkite teisingą poliškumą perdavimo ir priėmimo kanalams, kad TX viename gale sutaptų su RX kitame. Nutieskite kabelį kabelių valdymo takais, vengdami staigių lenkimų ir aštrių briaunų; laikykitės rekomenduojamo minimalaus lenkimo spindulio daugiamodei skaidulai. Netempkite kabelio jėga, viršijančia jo vardinį stiprumą; tvirtinkite kabelių raiščiais arba Velcro juostelėmis, nesuspausdami skaidulos apvalkalo.

Rekomendacijos

Prieš diegiant patikrinkite jungčių galų švarą tinkamu tikrinimo įrankiu ir, jei reikia, nuvalykite. Patvirtinkite prijungtų siųstuvų-imtuvų suderinamumą su OM4 daugiamode skaidula ir po įrengimo patikrinkite linijų įterpimo nuostolius bei vientisumą. Laikykite atsarginius ilgius ritėje su švelniu spinduliu ir, kai nenaudojate, saugokite jungčių galus dulkių gaubteliais.
