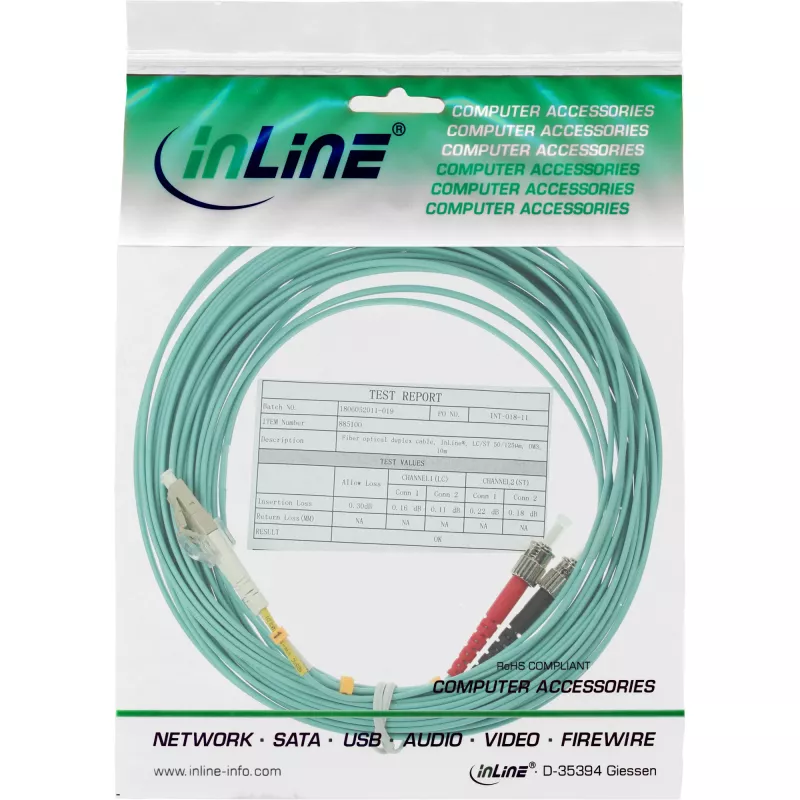

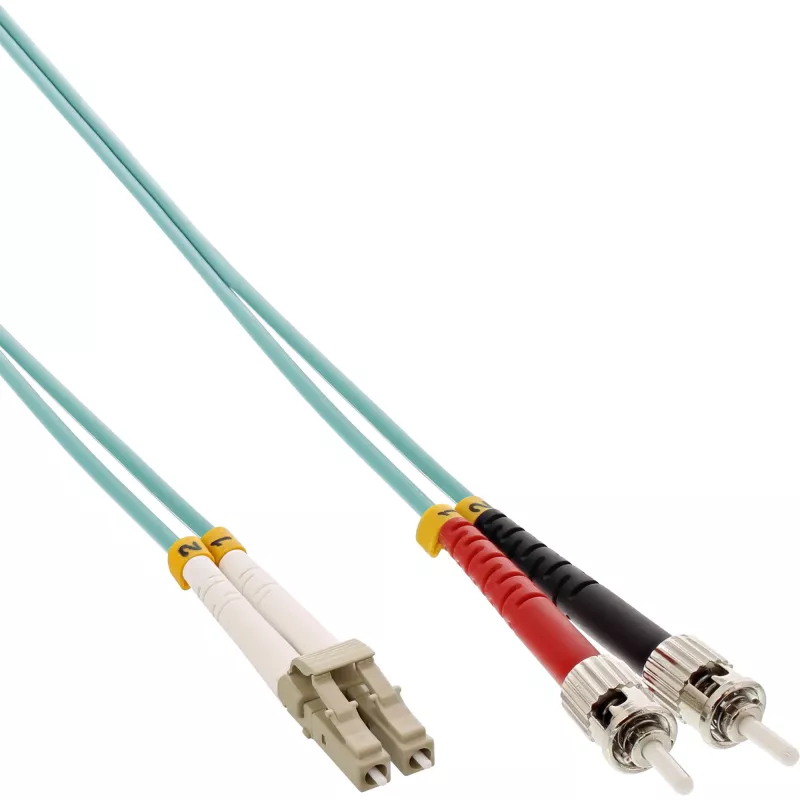

„InLine“ šviesolaidinis dvipusis kabelis LC/ST 50/125µm OM3 20 m

„InLine“ šviesolaidinis dvipusis kabelis LC/ST 50/125µm OM3 20 m yra daugiamodis dvipusis komutacinis kabelis, skirtas patikimam didelės spartos duomenų perdavimui trumpais ir vidutiniais atstumais. Turėdamas 50/125 µm šerdies ir apvalkalo geometriją bei OM3 pluošto specifikaciją, kabelis palaiko didelio pralaidumo programas iki 10 Gbps. Vienas galas užbaigtas LC jungtimi, o kitas – ST jungtimi, todėl užtikrinamas suderinamumas tarp skirtingų tipų tinklo įrangos ir pataisos panelių. 20 metrų ilgis suteikia montavimo lankstumo serverių patalpoms, duomenų centrams ir struktūrinio kabeliavimo trasoms.

Privalumai

Šis šviesolaidinis dvipusis kabelis užtikrina mažą slopinimą ir kontroliuojamą modų dispersiją dėl 50/125 µm OM3 daugiamodės konstrukcijos, padedančios išlaikyti signalo vientisumą 10 Gigabito eterneto ryšiams. LC ir ST jungčių derinys leidžia tiesiogiai sujungti įrenginius ir senesnę įrangą be papildomų adapterių daugelyje situacijų. Standartizuotas daugiamodis kabelio veikimas ir nuosekli gamyba užtikrina nuspėjamas elektrines ir optines charakteristikas įvairiuose įrenginiuose.

Tinka

• 10 Gigabito eterneto ryšiams duomenų centruose ir serverių patalpose
• Jungtims tarp komutatorių, siųstuvų-imtuvų ir pataisos panelių su LC ir ST prievadais
• Daugiamodžio pluošto magistraliniam ir horizontaliam kabeliavimui biurų tinkluose
• Trumpų ir vidutinių atstumų didelio pralaidumo programoms, pvz., saugojimo tinklams (SAN)

Pagrindinės specifikacijos

• Pluošto tipas: OM3 daugiamodis
• Šerdies/apvalkalo skersmuo: 50/125 µm
• Jungčių tipai: LC (vienas galas) į ST (kitas galas)
• Dvipusė konfigūracija pilnam dvipusiam ryšiui
• Kabelio ilgis: 20 m
• Palaiko iki 10 Gbps daugiamodį perdavimą
• Tipinis naudojimas: daugiamodis optinis pataisymas ir įrangos sujungimas

Kaip naudoti

Nutieskite 20 m dvipusį kabelį tarp dviejų optinių prievadų, kuriuos reikia sujungti, užtikrindami, kad jungtys ir siųstuvai-imtuvai būtų suderinami su LC ir ST galais. Orientuokite ir įkiškite LC jungtį į LC prievadus švelniai spausdami, kol išgirsite spragtelėjimą; sulygiuokite ir įkiškite ST jungtį į ST prievadus stumdami ir sukdami, kad užsifiksuotų bajonetinis sukabinimas. Venkite lenkti kabelį žemiau rekomenduojamo minimalaus lenkimo spindulio ir pritvirtinkite kabelį išilgai trasos, kad išvengtumėte įtempimo. Prieš sujungdami nuvalykite optinių jungčių galinius paviršius, kad sumažintumėte įterpimo nuostolius, ir apsaugokite jungtis dulkių gaubteliais, kai nenaudojate.

Rekomendacijos

Norėdami geriausio veikimo, naudokite tinkamus daugiamodžius siųstuvus-imtuvus ir užtikrinkite, kad pataisos panelės ir adapteriai atitiktų OM3 specifikacijas. Laikykitės minimalaus lenkimo spindulio rekomendacijų, laikykite jungtis švarias ir po įrengimo išbandykite jungties nuostolius, kad patvirtintumėte, jog kabelis atitinka numatomus slopinimo ir pralaidumo reikalavimus.
