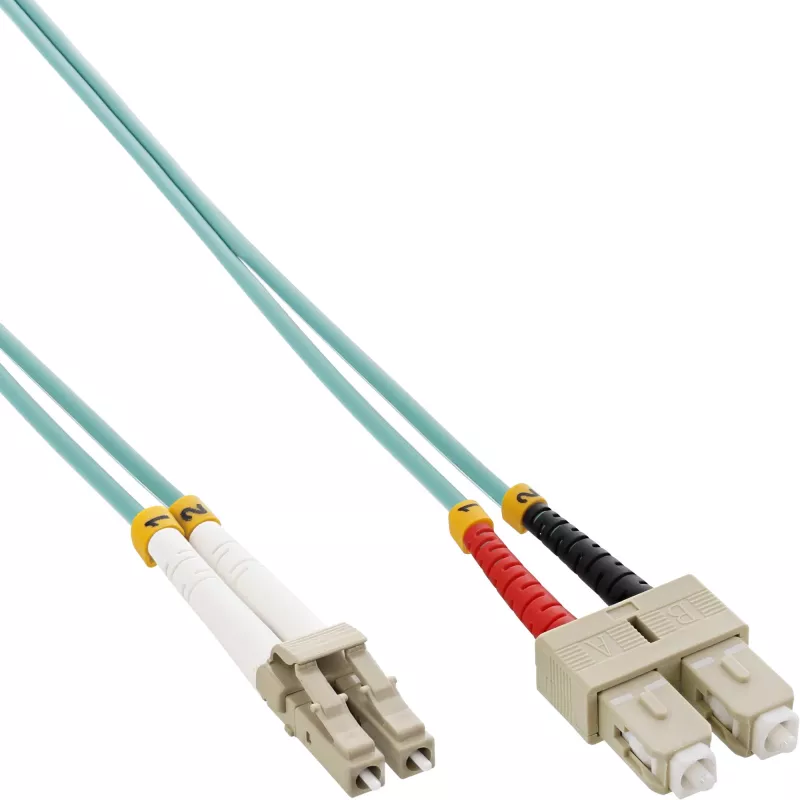

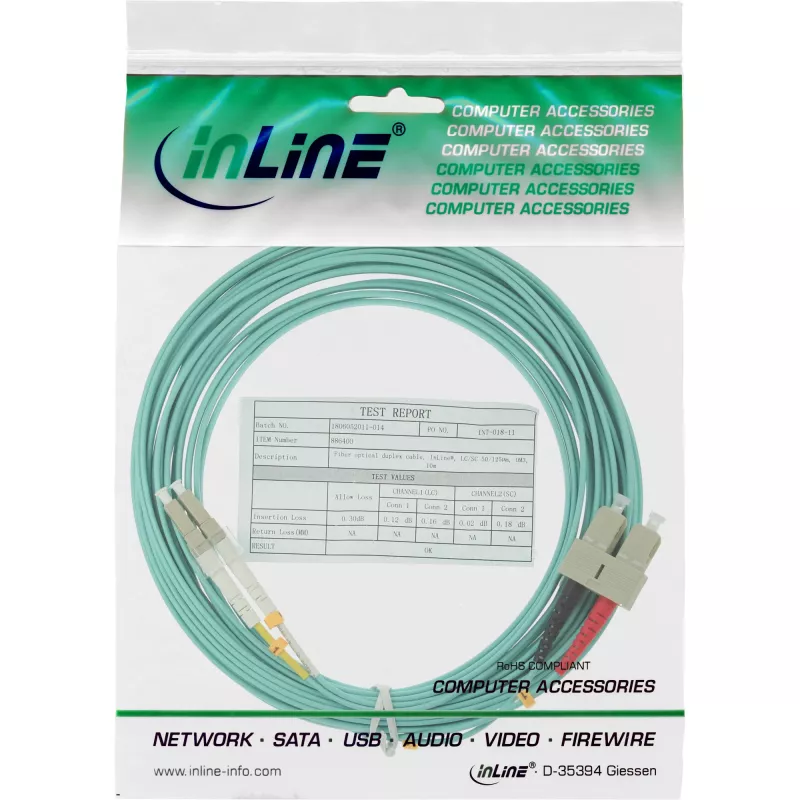

InLine šviesolaidinis dvipusis kabelis LC/SC 50/125 µm OM3 15 m

„InLine“ šviesolaidinis dvipusis kabelis LC/SC 50/125 µm OM3 15 m yra daugiamodis dvipusis sujungimo kabelis, skirtas patikimam didelės spartos duomenų perdavimui 15 metrų atstumu. Jame naudojama OM3 klasės 50/125 µm skaidula, užtikrinanti mažesnę modų dispersiją ir didesnį pralaidumą, palyginti su žemesnėmis OM klasėmis, o dvipusė konstrukcija palaiko vienu metu vykstančius siuntimo ir priėmimo kanalus. Kabelis užbaigtas 2× LC ir 2× SC jungtimis, todėl yra suderinamas su įranga, turinčia LC arba SC sąsajas, ir tinkamas struktūriniam kabeliavimui, paskirstymo skydams ir tinklo įrenginių sujungimui.

Privalumai

Šis dvipusis OM3 kabelis užtikrina našumo ir lankstumo pusiausvyrą trumpo ir vidutinio nuotolio optinėms linijoms. 50/125 µm šerdies ir apvalkalo geometrija bei OM3 specifikacija leidžia pasiekti didesnį pralaidumą ir didesnį atstumą daugiamodėse sistemose nei OM1/OM2 skaidulos. Dvigubas sujungimas LC ir SC jungtimis supaprastina prijungimą prie įvairių komutatorių, siųstuvų-imtuvų ir paskirstymo skydų be papildomų adapterių daugelyje įrenginių. 15 m ilgis apima tipinius atstumus tarp stelažų ir tarp įrangos bei paskirstymo skydo, išlaikant mažus įterpimo nuostolius ir stabilų signalo perdavimą, kai kabelis tinkamai sumontuotas.

Tinka

• Duomenų centro stelažų sujungimui ir vidiniam stelažų kabeliavimui
• Jungtims tarp tinklo komutatorių, medijos keitiklių ir siųstuvų-imtuvų
• Struktūrinio kabeliavimo linijoms tarp paskirstymo skydų ir aktyvios įrangos
• Trumpo ir vidutinio atstumo daugiamodėms skaidulinėms linijoms įmonių tinkluose

Pagrindinės specifikacijos

• Skaidulos tipas: Daugiamodė OM3
• Šerdies/apvalkalo skersmuo: 50/125 µm
• Ilgis: 15 m
• Konfigūracija: Dvipusė (dvi skaidulos)
• Jungčių galai: 2× LC ir 2× SC
• Poliravimo tipas: UPC (įprasta LC/SC daugiamodėms sąrankoms)
• Tipinis slopinimas: tinkamas daugiamodžių OM3 linijų biudžetui (priklauso nuo įrangos)

Kaip naudoti

LC jungtimis užbaigtus galus prijunkite prie įrenginių ar siųstuvų-imtuvų, kurie priima LC jungtis, o SC galus – prie skydų ar įrenginių su SC prievadais, užtikrindami teisingą siuntimo ir priėmimo kanalų orientaciją. Laikykite jungtis už apsauginio gaubtelio arba įvorės korpuso ir nelieskite skaidulos galų; prieš sujungdami apžiūrėkite ir, jei reikia, nuvalykite galus tinkamomis skaidulų valymo priemonėmis. Nutieskite kabelį laikydamiesi standartinių daugiamodės skaidulos lenkimo spindulio taisyklių ir pritvirtinkite, kad nebūtų tempimo jungčių galinėse dalyse. Patikrinkite linijos būseną tinklo įranga ir atlikite optinių nuostolių ar vientisumo testavimą kaip diegimo patikros dalį.

Rekomendacijos

Laikykite ir montuokite kabelį aplinkoje, kurioje nėra perteklinių dulkių ir drėgmės. Išlaikykite minimalų lenkimo spindulį (paprastai 10× kabelio skersmens daugiamodėms skaiduloms) ir venkite staigių lenkimų, gniuždymo ar pakartotinio lankstymo. Naudokite skaidulų valymo rinkinius, kad jungčių galai būtų švarūs, ir periodiškai tikrinkite, kad užtikrintumėte pastovų veikimą. Kritinėms linijoms patikrinkite linijos biudžetą tinkama testavimo įranga ir laikykitės gamintojo nurodymų dėl siųstuvų-imtuvų ir paskirstymo skydų sujungimo.
