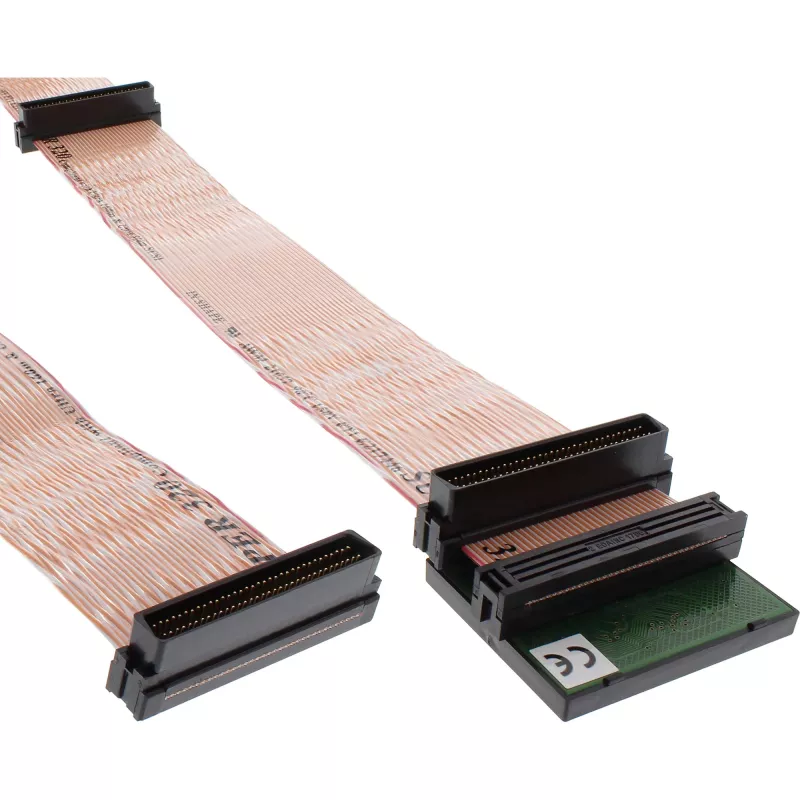

InLine SCSI U320 plokščiasis kabelis, 68 kontaktų, 2 įrenginiams, su terminatoriumi

Integruota LVD/SE terminacija stabiliai magistralės architektūrai:Integruotas terminatorius sumažina signalų atspindžius ir užtikrina standartus atitinkančią terminaciją esamose Ultra320 SCSI struktūrose.
Patikimas Ultra320 duomenų perdavimas:Palaiko iki 320 Mb/s perdavimo spartą ir užtikrina stabilų ryšį tarp valdiklio ir išorinių įrenginių.
Optimizuotas vidiniam sistemos integravimui:68 kontaktų vytos poros plokščiasis kabelis tinkamas struktūrizuotam kabelių vedimui PC korpusuose ir pramoninėse sistemose.
Išplėtimo plokštės jungtis iki dviejų įrenginių:Trys IDC 68 kontaktų lizdai leidžia prie vieno valdiklio prijungti iki dviejų SCSI U320 išorinių įrenginių.
Suderinamas su LVD ir SE aplinkomis:Palaiko LVD/SE specifikacijas ir tinka esamoms Ultra320 SCSI infrastruktūroms.

InLine® SCSI U320 plokščiasis kabelis sukurtas vidiniam naudojimui Ultra320 SCSI sistemose. Jis leidžia struktūrizuotai prijungti iki dviejų išorinių įrenginių prie SCSI U320 valdiklio PC korpuse ar pramoninėje sistemoje.
68 kontaktų vytos poros plokščiojo kabelio konstrukcija palaiko iki 320 Mb/s duomenų perdavimą ir užtikrina stabilų signalų kokybę lygiagrečiose SCSI architektūrose. Integruotas LVD/SE baigiamasis rezistorius supaprastina teisingą magistralės terminaciją ir sumažina galimus signalų atspindžius.
Trys IDC 68 kontaktų lizdai leidžia lanksčiai jungti įrenginius grandinėje. Kabelis tinkamas priežiūros darbams, sistemos išplėtimui ir esamų infrastruktūrų su Ultra320 SCSI technologija užtikrinimui.

Sąsaja: Ultra320 SCSI
Konstrukcija: vidinis plokščiasis kabelis
Kontaktų skaičius: 68 kontaktų
Jungtis: 3x IDC 68 kontaktų lizdas
Terminacija: integruotas LVD/SE baigiamasis rezistorius
Maksimali duomenų perdavimo sparta: 320 Mb/s
Kabelio ilgis: 0.75 m
Kabelio tipas: vytos poros plokščiasis

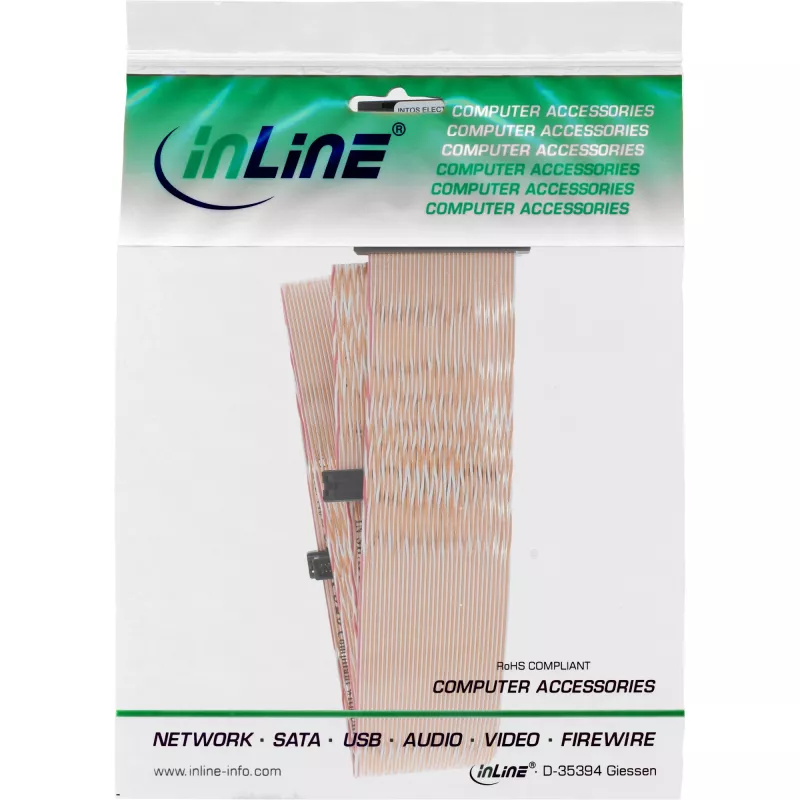

InLine SCSI U320 plokščiasis kabelis, 68 kontaktų, 2 įrenginiams, su terminatoriumi. Gaminio spalva: Įvairiaspalvis, Kabelio ilgis: 0.75 m. Pakuotės plotis: 120 mm, Pakuotės gylis: 230 mm, Pakuotės aukštis: 33 mm. Plotis: 52 mm, Gylis: 780 mm, Aukštis: 20 mm

Kaip naudoti

Išjunkite PC ir atidarykite korpusą. Nutieskite InLine 68 kontaktų plokščiąjį kabelį nuo SCSI U320 valdiklio iki pirmojo įrenginio, tada prijunkite antrąjį įrenginį prie antrosios kabelio jungties. Užtikrinkite, kad integruotas terminatorius būtų sumontuotas grandinės gale, jei to reikalauja jūsų konfigūracija. Pritvirtinkite kabelį atokiai nuo ventiliatorių ir judančių dalių prieš uždarydami korpusą ir įjungdami sistemą.

Rekomendacijos

Patikimam veikimui naudokite šį kabelį sistemose, skirtose U320 SCSI standartams, venkite per didelio plokščiojo kabelio lenkimo ar sukimo ir patikrinkite įrenginių ID bei terminacijos nustatymus pagal valdiklio ir įrenginių dokumentaciją.
