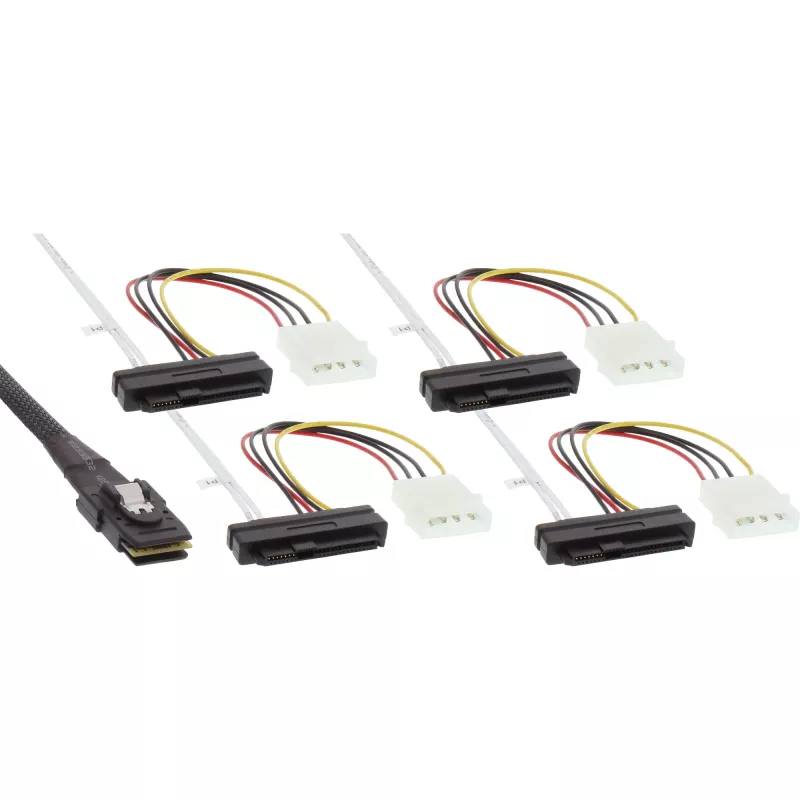

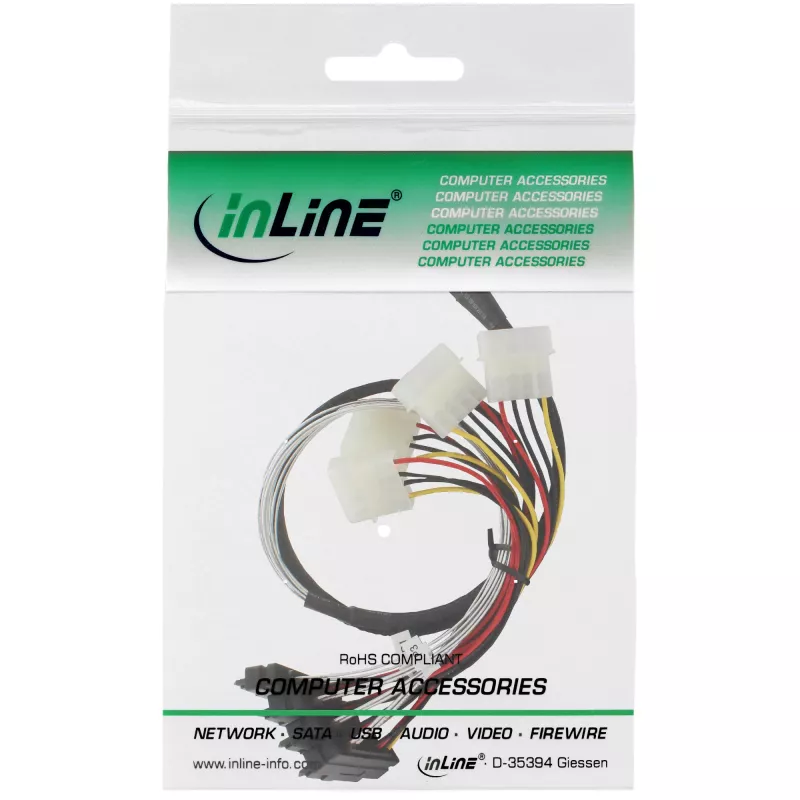

InLine SAS laidas, Mini SAS SFF-8087/4x SAS SFF-8482+maitinimas, SAS HDD prie valdiklio 0,75 m

Šis InLine Mini SAS laidas (SFF-8087 į 4× SFF-8482 su maitinimu) yra 0,75 m vidinis duomenų laidas, skirtas prijungti valdiklį arba prieglobos adapterį su Mini SAS 36‑kaiščių (SFF-8087) prievadu prie iki keturių SAS standžiųjų diskų su SFF-8482 jungtimis. Jis užtikrina reikiamą duomenų ir diskų maitinimo sąsają serverių ir saugyklų aplinkose, kur prie vieno valdiklio prijungiami keli SAS HDD.

Privalumai

Laidas sujungia Mini SAS SFF-8087 kištukinę jungtį su keturiomis SFF-8482 jungtimis, turinčiomis maitinimą, todėl SAS diskus galima prijungti tiesiogiai be atskirų maitinimo adapterių. 0,75 m ilgis užtikrina kompaktišką, profesionalų vidinį kabelių vedžiojimą. Konstrukcija palaiko patikimą didelės spartos SAS duomenų perdavimą ir tinka įprastiniams stovams bei bokštiniams serveriams montuoti.

Tinka (užduotims / naudojimo atvejams)

• Mini SAS (SFF-8087) valdiklio prijungimas prie iki keturių SAS HDD (SFF-8482)
• Vidinis kabelių vedžiojimas stovų ar bokštinių serverių ir saugyklų korpusuose
• Vidinių SAS jungčių atnaujinimas ar keitimas RAID arba JBOD konfigūracijose

Pagrindinės specifikacijos

• Laido ilgis: 0,75 m
• 1 jungtis: Mini SAS SFF-8087 kištukinė
• 2 jungtis: 4 × SAS SFF-8482 su maitinimu
• Prekės ženklas: InLine, MPN: 27621, EAN: 4043718122745
• Gaminio spalva: Daugiaspalvė

Kaip naudoti

Prieš montuodami laidą, išjunkite sistemą. Įkiškite Mini SAS SFF-8087 kištukinę jungtį į atitinkamą valdiklio arba prieglobos adapterio prievadą. Nutieskite laidą korpuso viduje, kad jis netrukdytų ventiliatoriams ir kitiems komponentams, tada prijunkite atskiras SFF-8482 jungtis prie SAS standžiųjų diskų, užtikrindami, kad kiekvienas diskas būtų tinkamai sulygiuotas ir įstatytas. Atkurkite maitinimą ir patikrinkite diskų aptikimą sistemos BIOS arba RAID valdiklio paslaugų programoje.

Rekomendacijos

Naudokite šį laidą trumpiems vidiniams sujungimams viename korpuse. Venkite staigių lenkimų ir per didelio laido įtempimo. Įsitikinkite, kad diskai ir valdiklis palaiko SFF-8482 maitinimo jungtis, ir montuodami laikykitės antistatinių atsargumo priemonių.
