InLine sąsajos kortelė 2x nuoseklus 9 kontaktų PCIe (PCI-Express)

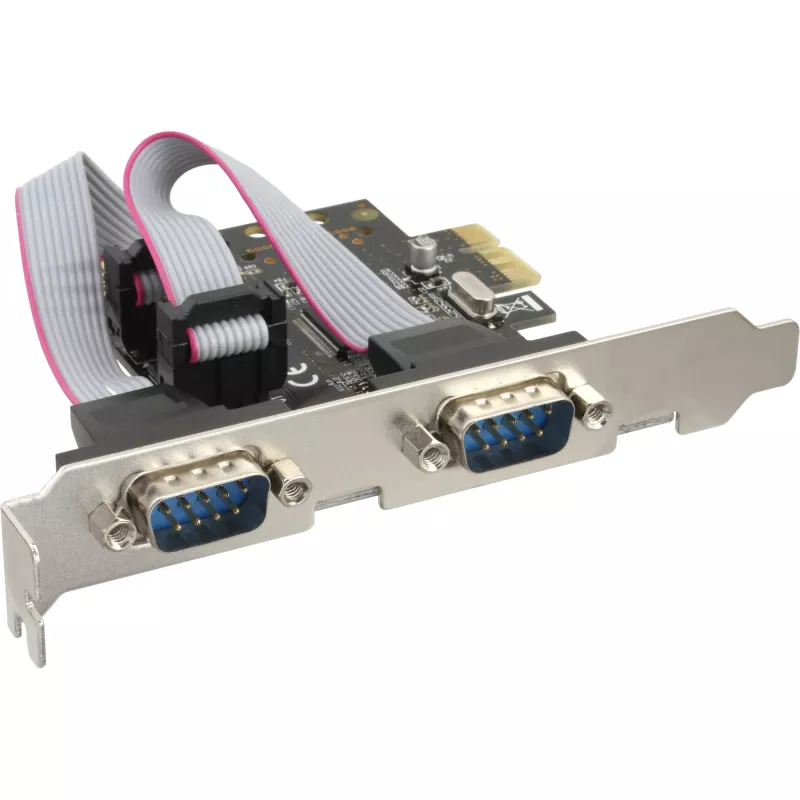

„InLine“ sąsajos kortelė 2x nuoseklus 9 kontaktų PCIe InLine 76619C suteikia du RS-232 nuosekliuosius prievadus per PCI Express lizdą, užtikrindama patikimą laidinį nuoseklųjį ryšį staliniams kompiuteriams. Sukurta naudojant „Moschip MCS9922 CV“ mikroschemų rinkinį, kortelė palaiko asinchroninius nuosekliuosius ryšius ir maksimalų bendrą duomenų perdavimo greitį iki 0,25 Gbit/s (250 Mbit/s). Ji suderinama su įvairiomis operacinėmis sistemomis, įskaitant DOS, Windows (7, Vista, XP, 2000, Server 2003–2008), Linux ir Mac OS X 10.5, todėl tinka senai įrangai ir šiuolaikiniams kompiuteriams, kuriems reikia papildomų COM prievadų.

Privalumai

Kortelė siūlo du nepriklausomus 9 kontaktų nuosekliuosius prievadus vienoje PCIe išplėtimo kortelėje, sumažindama išorinių adapterių poreikį. „Moschip“ mikroschemų rinkinys užtikrina stabilų UART emuliavimą ir plačią tvarkyklių palaikymą, kas padeda užtikrinti patikimą duomenų perdavimą ir sistemos suderinamumą. Žemo profilio laikiklio parinktys ir standartinis laikiklis leidžia lanksčiai montuoti įvairiuose stalinių kompiuterių korpusuose. Laidinė RS-232 sąsaja užtikrina deterministinį ryšį, tinkamą pramoniniams įrenginiams, kasos sistemoms ir matavimo prietaisams.

Tinka

• Senų nuosekliųjų išorinių įrenginių, tokių kaip brūkšninių kodų skaitytuvai ir modemai, prijungimui
• Pramoninės valdymo įrangos ir PLC ryšiui
• Kasos terminalams ir čekių spausdintuvams
• Nuosekliajai konsolės prieigai prie maršrutizatorių, komutatorių ir serverių
• Laboratoriniams prietaisams ir matavimo įrenginiams

Pagrindinės specifikacijos

• Sąsaja: PCI Express x1 pagrindinė sąsaja
• Prievadai: 2 × 9 kontaktų (DB9) RS-232 nuoseklieji prievadai
• Mikroschemų rinkinys: Moschip MCS9922 CV
• Maksimalus duomenų perdavimo greitis: iki 0,25 Gbit/s (250 Mbit/s) bendras
• Formos faktorius: viso dydžio kortelė su žemo profilio laikiklio parinktimi
• Ryšio tipas: laidinis nuoseklusis (RS-232)
• Operacinių sistemų palaikymas: DOS, Windows 7/Vista/XP/2000/Server 2003–2008, Linux, Mac OS X 10.5

Kaip naudoti

Įdėkite kortelę į laisvą PCI Express x1 (arba suderinamą) lizdą išjungto stalinio kompiuterio pagrindinėje plokštėje ir pritvirtinkite ją laikiklio varžtu. Jei reikia, prieš montuodami pakeiskite viso dydžio laikiklį pateiktu žemo profilio laikikliu. Paleiskite sistemą ir įdiekite tinkamas tvarkykles savo operacinei sistemai; daugelyje šiuolaikinių sistemų „Moschip“ mikroschemų rinkinys bus atpažintas, o tvarkykles galima gauti iš OS tiekėjo arba mikroschemų rinkinio gamintojo. Prijunkite RS-232 įrenginius prie DB9 prievadų naudodami standartinius nuosekliuosius kabelius ir sukonfigūruokite COM prievado parametrus (spartą, lyginumą, duomenų bitus, stabdymo bitus, srauto valdymą) savo programoje arba įrenginio nustatymuose.

Rekomendacijos

Kad ryšys būtų stabilus, naudokite ekranuotus nuosekliuosius kabelius ir laikykitės rekomenduojamų RS-232 kabelių ilgio apribojimų. Prieš diegdami patikrinkite tvarkyklių suderinamumą su konkrečia jūsų OS versija ir nustatykite teisingus COM prievado parametrus, atitinkančius prijungtą įrenginį. Pramoninėje aplinkoje apsvarstykite galimybę apsaugoti kortelę ir kabelius nuo vibracijos ir elektromagnetinių trukdžių, kad būtų išlaikytas patikimas duomenų perdavimas.
