„InLine“ SAS laidas Mini SAS SFF8087 – 4x SATA tiesioginis OCR 0,75 m

„InLine“ Mini SAS SFF8087 – 4x SATA laidas (0,75 m, raudonas) užtikrina tiesioginį 1:1 priskyrimo ryšį nuo Mini SAS prievado prie keturių SATA įrenginių. Jis palaiko duomenų perdavimo spartą iki 6 Gbps ir yra skirtas diskų arba jungčių plokščių prijungimui prie pagrindinio valdiklio su keturiomis SATA jungtimis. Laidas naudoja atvirkštinio skaidymo (tiesioginio / OCR) išvedžiojimą; prieš naudodami įsitikinkite, kad jungčių priskyrimas atitinka jūsų įrangą.

Privalumai

Šis Mini SAS SFF8087 – 4x SATA laidas pasižymi kompaktišku 0,75 m ilgiu ir gerai matomu raudonu apvalkalu, kad būtų lengva identifikuoti. Jis palaiko iki 6 Gbps vienam kanalui SATA įrenginiams ir suteikia ryšį vienas su vienu (1:1) patikimam ir nuspėjamam sujungimui tarp Mini SAS prievado ir keturių SATA tikslinių įrenginių. Atvirkštinio skaidymo išvedžiojimas pašalina papildomų adapterių poreikį, kai pagrindinis valdiklis ir prijungti įrenginiai reikalauja tiesioginio priskyrimo.

Tinka

• Mini SAS SFF8087 pagrindinio valdiklio prievadų prijungimui prie iki keturių SATA diskų
• Tiesioginiam SATA diskų prijungimui prie suderinamų jungčių plokščių ar diskų narvų
• Serverių ir saugyklų instaliacijoms, kur reikalingas 1:1 (atvirkštinio skaidymo) priskyrimas
• Didelio tankio saugyklų korpusams ir RAID konfigūracijoms su suderinamu valdiklio išvedžiojimu

Pagrindinės specifikacijos

• Jungtis A: Mini SAS SFF-8087 (36 kontaktų)
• Jungtis B: 4 × SATA duomenų kištukai
• Ilgis: 0,75 m

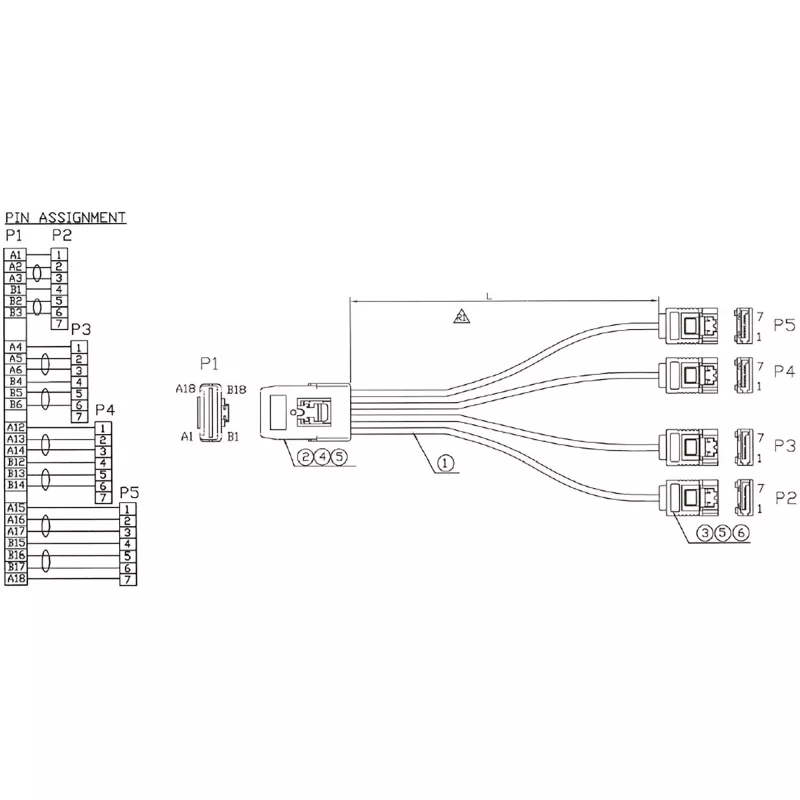

• Išvedžiojimas: 1:1 priskyrimas (atvirkštinis skaidymas / tiesioginis / OCR)
• Maksimali duomenų perdavimo sparta: 6 Gbps vienam SATA kanalui
• Spalva: raudona
• Gamintojas: „InLine“, MPN: 27620A, EAN: 4043718113637

Kaip naudoti

Prijunkite Mini SAS SFF-8087 kištuką prie pagrindinio valdiklio ar jungčių plokštės Mini SAS prievado, o keturis SATA kištukus – prie SATA įrenginių ar pagrindinio valdiklio SATA jungčių pagal reikiamą priskyrimą. Prieš įjungdami sistemą patikrinkite, ar sistema tikisi atvirkštinio skaidymo (SAS valdiklis prie SATA diskų). Nutieskite laidą taip, kad būtų išvengta aštrių lenkimų, ir pritvirtinkite jį, kad jungtys nebūtų tempiamos.

Rekomendacijos

Patikrinkite laido priskyrimą pagal jūsų įrangos dokumentaciją: jei jūsų aparatinė įranga reikalauja kryžminio (tiesioginio, OCF) priskyrimo vietoj atvirkštinio skaidymo, naudokite atitinkamą laidą (pvz., „InLine“ 27610). Tik teisingas priskyrimas užtikrina tinkamą ryšį tarp valdiklio ir diskų.
