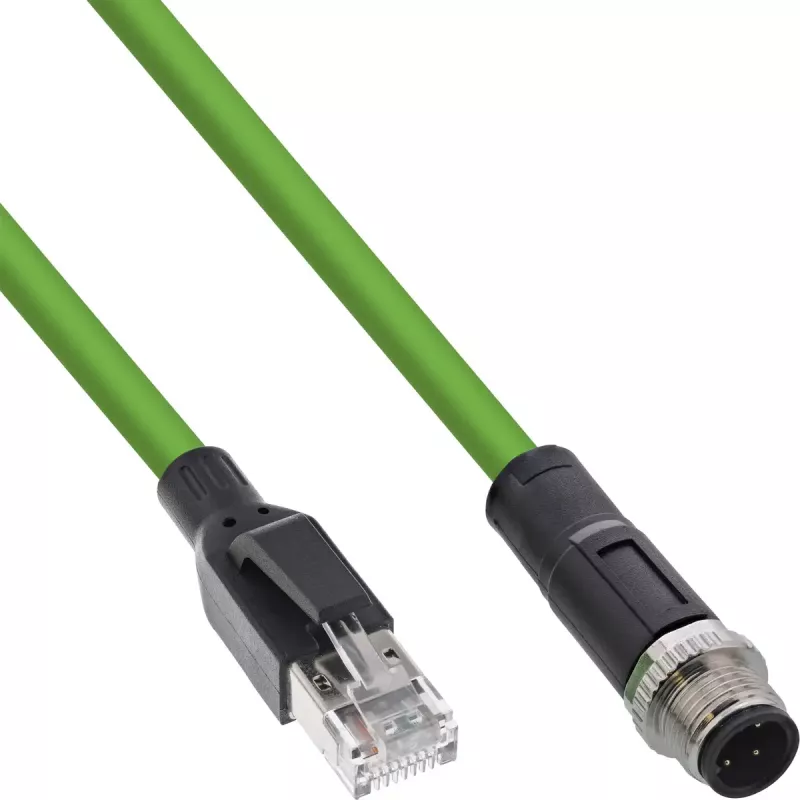

InLine pramoninis tinklo kabelis, M12 4 kontaktų D koduotas kištukas į RJ45, PUR 5 m

InLine pramoninis tinklo kabelis M12 4 kontaktų D koduotas kištukas į RJ45 PUR 5 m yra 5 metrų pramoninis Ethernet kabelis, sukurtas patikimam duomenų perdavimui sudėtingomis aplinkos sąlygomis. Jis pasižymi D koduotu CAT5E našumu, užtikrinančiu iki 100 Mbit/s duomenų perdavimo spartą, viename gale turi IP67 sertifikuotą M12 4 kontaktų D koduotą kištuką, o kitame – RJ45 kištuką. PUR apvalkalas yra be halogenų, antipireninis (UL 94), atsparus alyvai ir UV spinduliams, taip pat atsparus dilimui ir cheminėms medžiagoms, todėl tinka automatizavimo ir mašinų gamybos srityse.

Privalumai

Kabelis sujungia pramoninio lygio mechaninį patvarumą su stabiliu signalo kokybe: tinkamumas naudoti grandininiuose kabelių kanaluose iki 10 milijonų lenkimo ciklų ir atsparumas sukimui iki 3 milijonų ciklų sumažina techninės priežiūros poreikį ir prastovas judančiose sistemose. M12 jungties pusė su IP67 apsauga leidžia naudoti drėgnoje arba dulkėtoje aplinkoje, o RJ45 pusė (IP20) jungiama prie standartinės tinklo įrangos. PUR apvalkalas ir SF/UTP ekranavimas suteikia atsparumą alyvoms, dilimui ir elektromagnetiniams trikdžiams, užtikrindamas pastovų veikimą gamybos ir lauko magistralių aplinkoje.

Tinka

• Pramoniniams Ethernet ryšiams automatizavimo ir valdymo sistemose
• Jungtims tarp jutiklių, pavarų ir pramoninių komutatorių
• Lauko magistralių ir mašinų kabelių instaliacijai su judančiomis dalimis arba grandininiais kabelių kanalais
• Gamybos linijoms ir gamyklos grindų tinklo segmentams, veikiamiems alyvos ar dulkių

Pagrindinės specifikacijos

• Kabelio ilgis: 5 m
• Našumo klasė: D koduotas CAT5E, iki 100 Mbit/s
• Laidininkas: AWG 24 (22 AWG ekvivalentinis dviejų porų našumas)
• Ekranavimas: SF/UTP
• Jungtis 1: M12 4 kontaktų D koduotas kištukas, IP67
• Jungtis 2: RJ45, IP20
• Apvalkalo medžiaga: PUR, be halogenų, antipireninis (UL 94), atsparus alyvai ir UV spinduliams, atsparus dilimui
• Tinkamumas grandininiams kanalams: iki 10 milijonų lenkimo ciklų
• Atsparumas sukimui: iki 3 milijonų ciklų
• Darbo temperatūra: -25 °C iki +70 °C
• Laikymo temperatūra: -40 °C iki +80 °C
• Išorinis skersmuo: 6,5 mm
• Kabelio spalva: žalia

Kaip naudoti

Prijunkite M12 4 kontaktų D koduotą kištuką prie atitinkamo M12 kištukinio lizdo pramoniniuose įrenginiuose, jutikliuose ar pavarose, užtikrindami tinkamą D kodavimo padėtį. Įkiškite RJ45 jungtį į standartinius komutatorių ar valdiklių Ethernet prievadus. Nutieskite kabelį laikydamiesi rekomenduojamų lenkimo spindulių: išlaikykite dinaminį lenkimo spindulį didesnį nei 98 mm, o statinį lenkimo spindulį didesnį nei 52 mm. Judančioms instaliacijoms naudokite tinkamus kabelių neštuvus arba grandininius kanalus ir venkite aštrių briaunų, kad išsaugotumėte PUR apvalkalą.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, abiejuose galuose užfiksuokite tempimo sumažinimo priemones, venkite per didelio tempimo įtempio ir užtikrinkite, kad jungtys būtų visiškai sujungtos. Naudojant grandininiuose kanaluose, patikrinkite, ar kanalo konstrukcija palaiko nurodytus lenkimo ir sukimo ciklus. Venkite ilgalaikio poveikio temperatūrai už nurodyto diapazono ribų ir saugokite RJ45 pusę nuo tiesioginio vandens poveikio, nes ji atitinka IP20 apsaugą.
