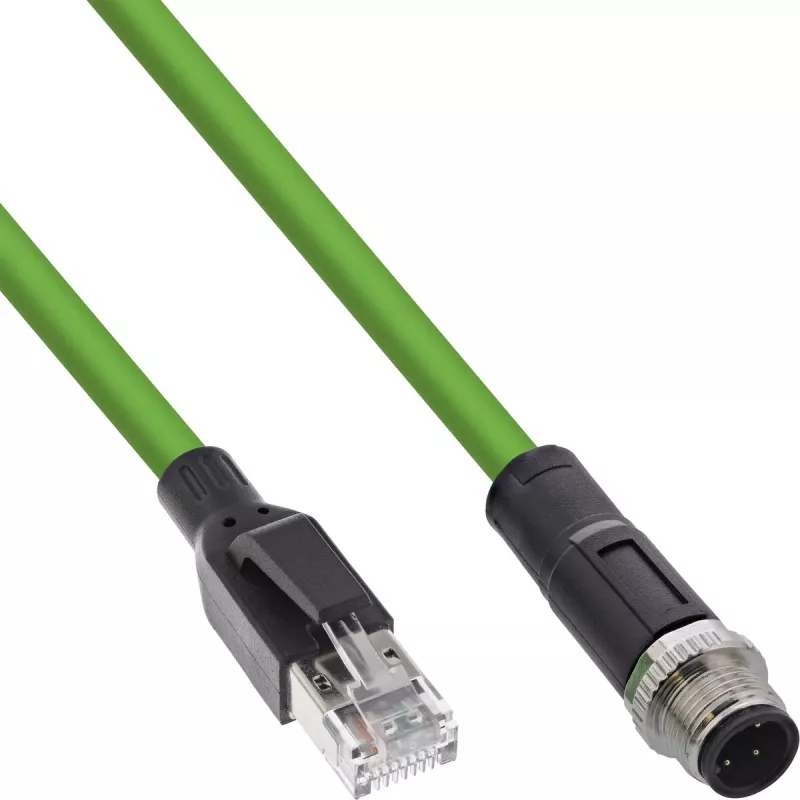

InLine pramoninis tinklo kabelis, M12 4 kontaktų D koduotas kištukas – RJ45, PUR 1 m

InLine pramoninis tinklo kabelis M12 4 kontaktų D koduotas – RJ45 (1 m) yra patikimas pramoninis Ethernet jungiamasis kabelis, skirtas automatikos ir lauko magistralių sistemoms. Jis sujungia vandeniui atsparią IP67 M12 D koduotą kištuką su IP20 RJ45 lizdu ir PUR apvalkalu, kuris yra antipireninis (UL 94), atsparus alyvai ir UV spinduliams, atsparus dilimui ir be halogenų. Kabelis palaiko D koduotą CAT5E našumą, užtikrinantį duomenų perdavimo spartą iki 100 Mbit/s, ir yra optimizuotas naudoti gamybos linijose, mechanikos inžinerijoje ir kitose sudėtingose pramoninėse aplinkose.

Privalumai

Kabelis užtikrina patikimą CAT5E klasės duomenų perdavimą iki 100 Mbit/s su ekranuota SF/UTP konstrukcija ir AWG 24 laidininkais. Jo PUR apvalkalas pasižymi dideliu atsparumu cheminėms medžiagoms, alyvoms ir mechaniniam dilimui, be to, yra be halogenų ir antipireninis. M12 jungtis apsaugota pagal IP67, todėl tinka naudoti drėgnoje ar dulkėtoje aplinkoje, o mazgas suprojektuotas dideliam mechaniniam patvarumui: tinkamas grandinėms iki 10 milijonų lenkimų ir atsparus sukimui iki 3 milijonų ciklų.

Tinka

• Pramoninio Ethernet jungtims automatikos ir lauko magistralių sistemose
• Gamybos linijoms ir konvejeriams su judančiais kabeliais
• Mechanikos inžinerijos įrangai ir mašinų valdymo spintoms
• Aplinkai su alyva, UV spinduliais ar abrazyvinėmis sąlygomis

Pagrindinės specifikacijos

• Kabelio ilgis: 1 m
• Jungtis 1: M12 4 kontaktų D koduota (IP67)
• Jungtis 2: RJ45 (IP20)
• Našumas: D koduota CAT5E, iki 100 Mbit/s
• Laidininko skerspjūvis: AWG 24 (2 poros)
• Ekranavimas: SF/UTP
• Apvalkalo medžiaga: PUR, be halogenų, antipireninis (UL 94), atsparus alyvai ir UV spinduliams
• Dinaminis lenkimo spindulys: >98 mm (tinka grandinėms iki 10 milijonų lenkimų)
• Atsparumas sukimui: iki 3 milijonų ciklų
• Darbo temperatūra: -25 – +70 °C
• Laikymo temperatūra: -40 – +80 °C
• Išorinės izoliacijos skersmuo: 6,5 mm
• Spalva: žalia

Kaip naudoti

Prijunkite M12 4 kontaktų D koduotą kištuką prie atitinkamo M12 D koduoto lizdo ant jūsų pramoninio įrenginio ar skydo, o RJ45 kištuką įkiškite į tinklo komutatorių, maršrutizatorių ar Ethernet įvestį. Užtikrinkite teisingą D kodavimo sulyginimą jungdami M12 jungtis. Nutieskite kabelį laikydamiesi nurodyto dinaminio lenkimo spindulio ir venkite staigių lenkimų; pritvirtinkite kabelį grandinėse ar kabelių laikikliuose pagal montavimo reikalavimus. Prieš naudojant M12 jungtį drėgnoje aplinkoje, patikrinkite, ar sandarinimo paviršiai nėra nešvarūs ar pažeisti.

Rekomendacijos

Kad būtų užtikrintas patikimas ilgalaikis veikimas, montuokite kabelį neviršydami nurodyto dinaminio lenkimo spindulio ir laikykitės sukimo apribojimų. Naudokite IP67 M12 pusę atviroje ar drėgnoje aplinkoje, o IP20 RJ45 pusę – tik apsaugotuose korpusuose ar komutatorių spintose. Periodiškai tikrinkite, ar jungtys neužterštos, ir pakeiskite kabelį, jei PUR apvalkalas pastebimai susidėvėjo.
