InLine PC ir serverių pagrindinės plokštės testavimo rinkinys, 5 dalys, InLine 59910

InLine PC ir serverių pagrindinės plokštės testavimo rinkinys, 5 dalys (InLine 59910) – tai kompaktiškas rinkinys, skirtas stacionarių kompiuterių ir serverių pagrindinėms plokštėms diagnozuoti nenaudojant korpuso priekinio skydelio kabelių. Rinkinys jungiamas tiesiogiai prie pagrindinės plokštės jungčių ir jame yra mygtukai, indikaciniai šviesos diodai ir garsiakalbis, skirti imituoti priekinio skydelio signalus ir patikrinti pagrindines plokštės funkcijas.

Privalumai

Šis testavimo rinkinys suteikia paprastą, nešiojamą sprendimą greitai patikrinti maitinimo, atstatymo ir būsenos indikatorius pagrindinėse plokštėse. Jo komponentai tinka tiek kompiuterių, tiek serverių plokštėms ir leidžia technikams atlikti pradinę diagnostiką nereikalaujant surinkimo ar pasikliauti korpuso laidais.

Tinka

• Technikai, atliekantys pagrindinės plokštės diagnostiką ir trikčių šalinimą
• IT specialistai, aptarnaujantys stacionarius kompiuterius ir stovinius serverius
• Dirbtuvės ir remonto centrai, kuriems reikia kompaktiško priekinio skydelio modeliavimo įrankio

Pagrindinės specifikacijos

• Prekės ženklas: InLine
• Modelis / MPN: 59910
• EAN: 4043718082070

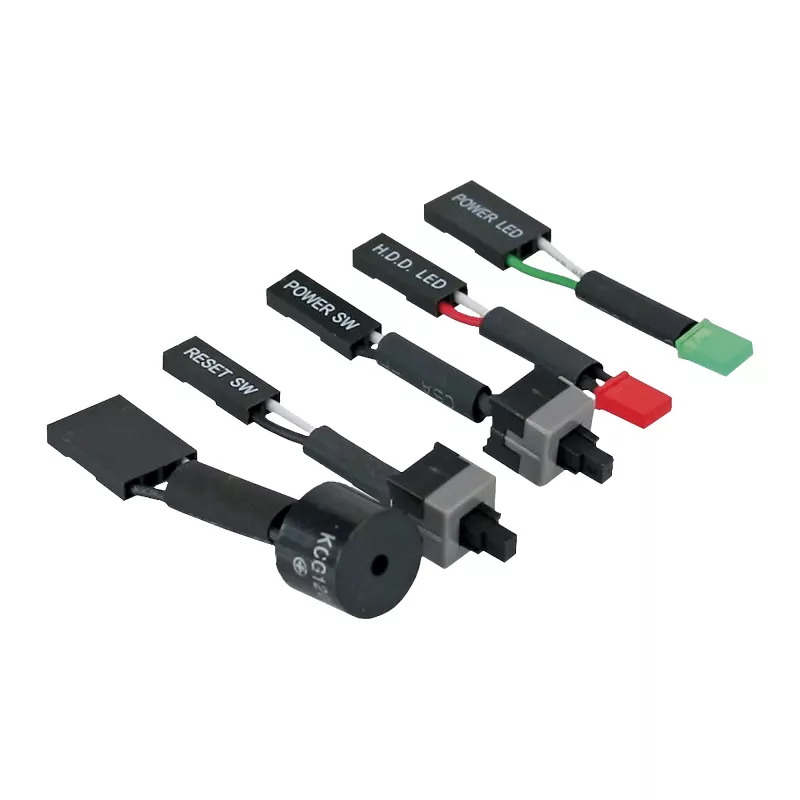

• Turinys: 2 mygtukai, 2 šviesos diodai, 1 garsiakalbis (iš viso 5 dalys)
• Pritaikymas: jungiamas prie pagrindinės plokštės jungčių, skirtų maitinimo / atstatymo / būsenos testavimui

Kaip naudoti

Prijunkite mygtukus, šviesos diodus ir garsiakalbį tiesiogiai prie atitinkamų priekinio skydelio jungčių pagrindinėje plokštėje (maitinimo jungiklis, atstatymo jungiklis, maitinimo šviesos diodas, HDD / veiklos šviesos diodas, garsiakalbis). Mygtukais imituokite maitinimo ir atstatymo veiksmus, o šviesos diodus ir garsiakalbį stebėkite būsenos ir pyptelėjimo kodų, kol plokštė maitinama. Užtikrinkite teisingą šviesos diodų poliškumą, kur taikoma, ir vadovaukitės pagrindinės plokštės vadovu dėl jungčių išdėstymo.

Rekomendacijos

Elkitės su komponentais ir pagrindine plokšte, kai maitinimas išjungtas, atliekant pradinius prijungimus. Testuojant su įjungtu maitinimu, venkite trumpinti gretimus kaiščius ir laikykitės ESD atsargumo priemonių. Prieš naudojimą pasitarkite su pagrindinės plokštės dokumentacija dėl konkrečių jungčių priskyrimo.
