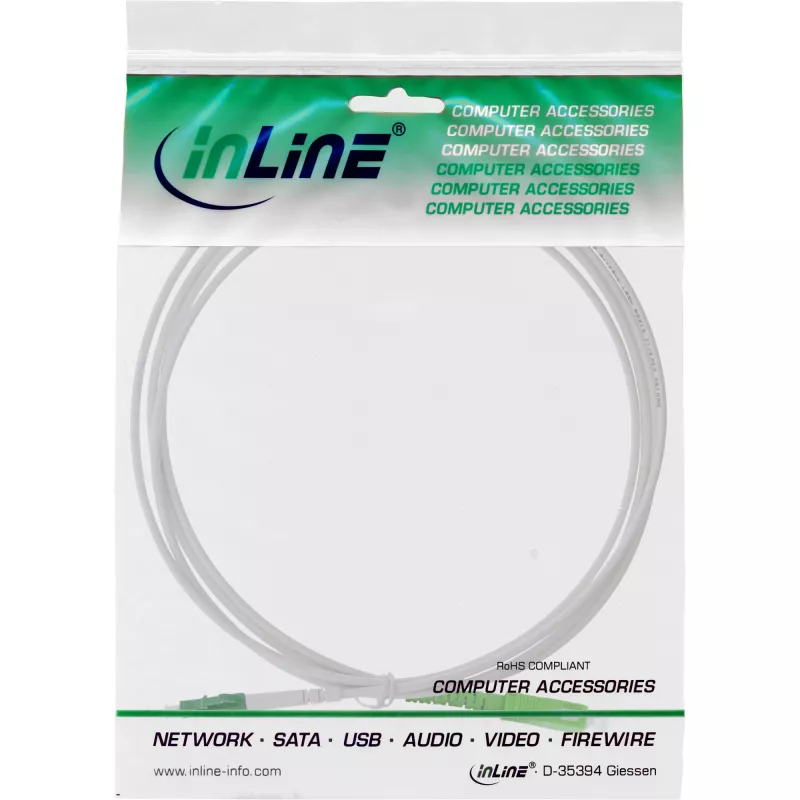

InLine optinis vienmodis šviesolaidinis kabelis LC/APC (8°) – SC/APC (8°) OS2 9/125µm FTTH 30 m

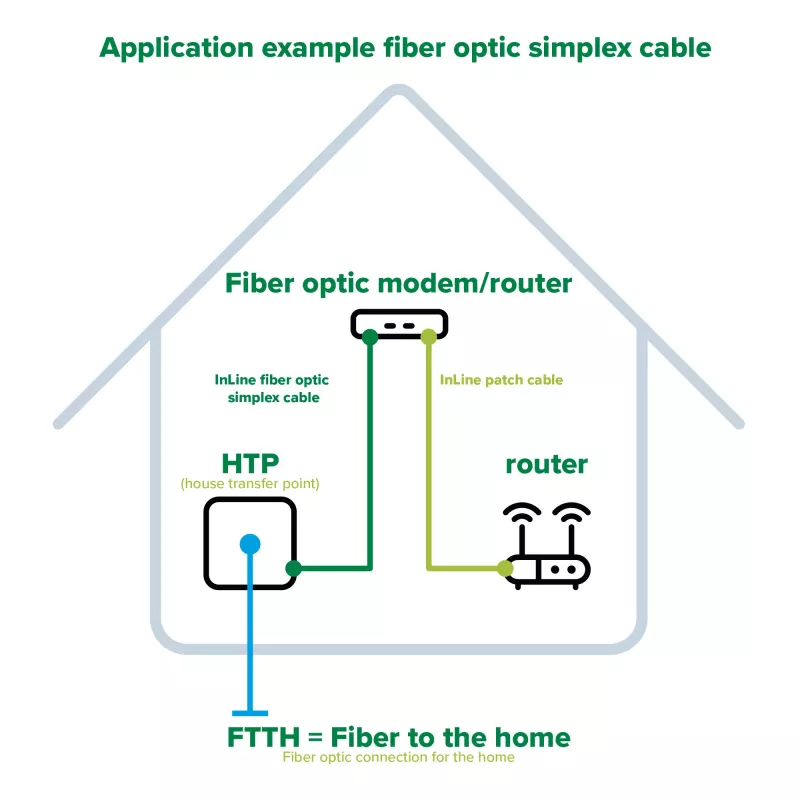

InLine optinis vienmodis šviesolaidinis kabelis LC/APC (8°) – SC/APC (8°) OS2 9/125µm, 30 m, yra vienmodis jungiamasis kabelis, skirtas FTTH įrengimams ir vidaus/lauko sujungimams. Kabelis turi OS2 9/125µm šviesolaidį su APC 8° poliruotais galais (LC – SC) ir 3,0 mm šarvuotą konstrukciją su mažai dūmų, be halogenų (LSZH) išoriniu apvalkalu. Jis skirtas sujungti namo perdavimo tašką, ONT ar modemą, tinklo įrangą ir šviesolaidžio skirstomuosius skydelius, kur reikalingi patikimi kampiniai APC jungtys ir maži įterpimo nuostoliai.

Privalumai

Šarvuotas 3,0 mm kabelio apvalkalas ir nerūdijančio plieno spiralinis vamzdelis užtikrina mechaninę apsaugą ir didesnį patvarumą, palyginti su plonais iš anksto sumontuotais kabeliais. APC 8° poliruotos jungtys sumažina atgalinį atspindį ir atitinka tipinius FTTH optinius veikimo reikalavimus su mažais įterpimo nuostoliais ir dideliais grįžtamaisiais nuostoliais. Baltas neutralus apvalkalas leidžia nepastebimai montuoti gyvenamosiose patalpose, o LSZH medžiaga sumažina pavojingų išmetimų gaisro atveju. Pridedama įterpimo ir grįžtamųjų nuostolių bandymo ataskaita kokybės patikrinimui.

Tinka

• FTTH galinio taško prijungimui prie ONT ar šviesolaidinio modemo
• Jungimui tarp tinklo įrangos ir šviesolaidžio skirstomųjų skydu
• Vidaus arba apsaugotam lauko trasavimui, kai reikalingas plonas, šarvuotas vienmodis kabelis
• Įrengimams, kuriems reikalingos APC kampinės jungtys, kad būtų sumažinti atgaliniai atspindžiai

Pagrindinės specifikacijos

• Šviesolaidžio tipas: OS2 vienmodis, 9/125 µm
• Ilgis: 30 m
• Jungtys: LC/APC (8°) kištukas – SC/APC (8°) kištukas
• Jungčių poliravimas: APC 8°
• Kabelio išorinis skersmuo: apie 3,0 mm ±0,2 mm (šarvuotas)
• Apvalkalo medžiaga: mažai dūmų, be halogenų (LSZH), balta
• Šarvavimas: lankstus nerūdijančio plieno spiralinis vamzdelis mechaniniam sutvirtinimui
• Veikimas: tipiniai įterpimo nuostoliai <0,20 dB, maksimalūs įterpimo nuostoliai <0,30 dB, grįžtamieji nuostoliai >60 dB
• Standartų atitiktis: liepsnos ir išmetimų standartai, nurodyti LSZH ir šviesolaidinių jungčių sąsajoms
• Darbinė temperatūros diapazonas: nuo -40 °C iki +85 °C

Kaip naudoti

Nutieskite kabelį nuo FTTH įėjimo taško ar skirstomojo skydu iki ONT, modemo ar tinklo įrenginio, vengdami staigių lenkimų ir aštrių briaunų. Įkiškite LC/APC jungtį į atitinkamą LC/APC prievadą, o SC/APC jungtį į SC/APC prievadą, kol jungtys užsifiksuos. Patikrinkite APC jungčių orientaciją, kad būtų užtikrintas tinkamas prigludimas ir minimalus atgalinis atspindys. Po montavimo patikrinkite optinį veikimą turima matavimo įranga arba peržiūrėkite pateiktą bandymo ataskaitą, kad įsitikintumėte, jog įterpimo ir grįžtamieji nuostoliai atitinka lūkesčius.

Rekomendacijos

Venkite lenkti kabelį mažesniu nei gamintojo nurodytas minimalus lenkimo spindulys, apsaugokite jungčių galus nuo dulkių dangteliais iki galutinio prijungimo ir atsargiai elkitės su šarvuotu kabeliu, kad išvengtumėte per didelės deformacijos. Naudokite sertifikuotą šviesolaidžio valiklį ir laikykitės standartinių šviesolaidžio saugos praktikų jungdami ar tikrindami galus.
