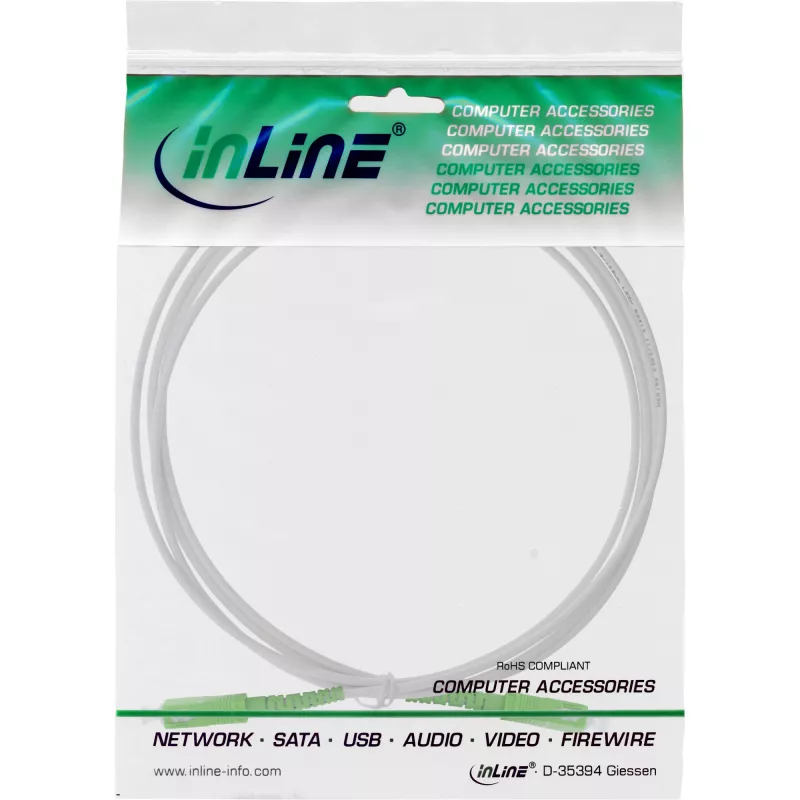

InLine optinis šviesolaidinis simpleksinis kabelis, FTTH, SC/APC8° į SC/APC8° 9/125µm OS2 50m

„InLine“ šviesolaidinis simpleksinis kabelis FTTH SC/APC į SC/APC 9/125 µm OS2, 50 m yra vienmodis sujungimo kabelis, skirtas šviesolaidžio iki namų (FTTH) įrenginiams ir telekomunikacijų linijoms. Jis turi SC/APC jungtis su 8° kampu poliruotu antgaliu abiejuose galuose ir OS2 9/125 µm skaidulą, užtikrinančią ilgo nuotolio vienmodį perdavimą. Kabelio išorinis skersmuo – 3,0 mm su šarvavimu ir baltu, neutraliu apvalkalu, tinkamu matomam vidaus klojimui. Būdingi įterpimo nuostoliai mažesni nei 0,20 dB, o grįžtamieji nuostoliai viršija 60 dB; kiekvienas kabelis tiekiamas su bandymo ataskaita.

Privalumai

Konstrukcija sujungia vienos gyslos OS2 skaidulą su nerūdijančio plieno spiralinio vamzdelio sutvirtinimu ir halogenų neturinčiu išoriniu apvalkalu, kad užtikrintų mechaninę apsaugą ir ilgalaikį patikimumą namų FTTH aplinkoje. Palyginti su labai plonais iš anksto sumontuotais jungiamaisiais laidais, šis 3 mm šarvuotas kabelis pasižymi didesniu atsparumu lenkimui, gniuždymui ir atsitiktiniams pažeidimams, išlaikant pakankamą lankstumą namų instaliacijai. Maži įterpimo nuostoliai ir dideli grįžtamieji nuostoliai užtikrina stabilų optinį veikimą modemams, ONT ir skirstomosioms panelėms.

Tinka

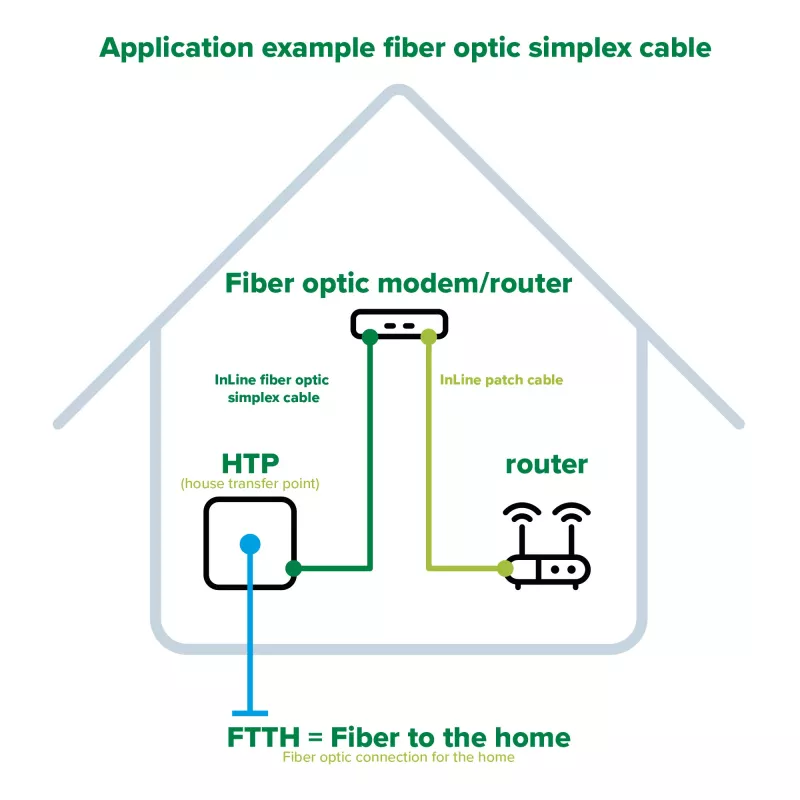

• FTTH modemui arba optiniam tinklo terminalui (ONT) prijungti prie namų šviesolaidžio įvado taško
• Skirstomosioms panelėms ir vidaus skaidulų paskirstymui butuose bei namuose
• Trumpo ir vidutinio nuotolio vienmodėms linijoms pastatų viduje
• Telekomunikacijų ir IPT klientų patalpų instaliacijai, kai reikia patvaraus vidaus kabelio

Pagrindinės specifikacijos

• Skaidulos tipas: OS2 vienmodė, šerdis / apvalkalas 9/125 µm
• Jungties tipas: SC/APC į SC/APC, 8° kampu poliruoti antgaliai abiejuose galuose
• Kabelio konstrukcija: simpleksinis, šarvuotas nerūdijančio plieno spiraliniu vamzdeliu
• Išorinis skersmuo: apytiksliai 3,0 mm ±0,2 mm
• Išorinis apvalkalas: be halogenų, baltas
• Būdingi įterpimo nuostoliai: <0,20 dB; didžiausi įterpimo nuostoliai: <0,30 dB
• Grįžtamieji nuostoliai: >60 dB
• Atitiktis standartams: IEC optiniai ir ugnies/dūmų standartai pagal taikymą
• Darbinės temperatūros diapazonas: −40 °C iki +85 °C
• Ilgis: 50 m

Kaip naudoti

Nutieskite „InLine“ SC/APC į SC/APC simpleksinį kabelį tarp šviesolaidžio įvado taško ir FTTH modemo arba skirstomosios panelės, vengdami staigių lenkimų ir aštrių briaunų. Įkiškite SC/APC jungtis į atitinkamas SC/APC adapterių lizdus ar prievadus, kol spragtelės, užtikrindami, kad 8° kampu poliruotas paviršius būtų nukreiptas į atsako jungtį, kad grįžtamieji nuostoliai būtų optimalūs. Išimdami kabelį, traukite už jungties korpuso, o ne už kabelio apvalkalo, kad neapkrautumėte vidinės skaidulos. Laikykite dulkių dangtelius ant jungčių iki pat prijungimo ir, jei reikia, nuvalykite jungčių galinius paviršius tinkamomis skaidulų valymo priemonėmis.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, laikykitės vienmodžiui šarvuotam kabeliui nurodyto minimalaus lenkimo spindulio, venkite pakartotinio lenkimo toje pačioje vietoje, o perteklinį ilgį laisvai suvyniokite. Prieš sujungdami jungtis, vadovaukitės tinkama skaidulų valymo ir naudojimo tvarka, o po įrengimo patikrinkite optinį veikimą pagal bandymo ataskaitą arba paprastą nuostolių matavimą.
