“InLine” montavimo kabelis Cat.7a, S/FTP (PiMF) 4x2x0,58 AWG23 1200 MHz B2ca 50 m

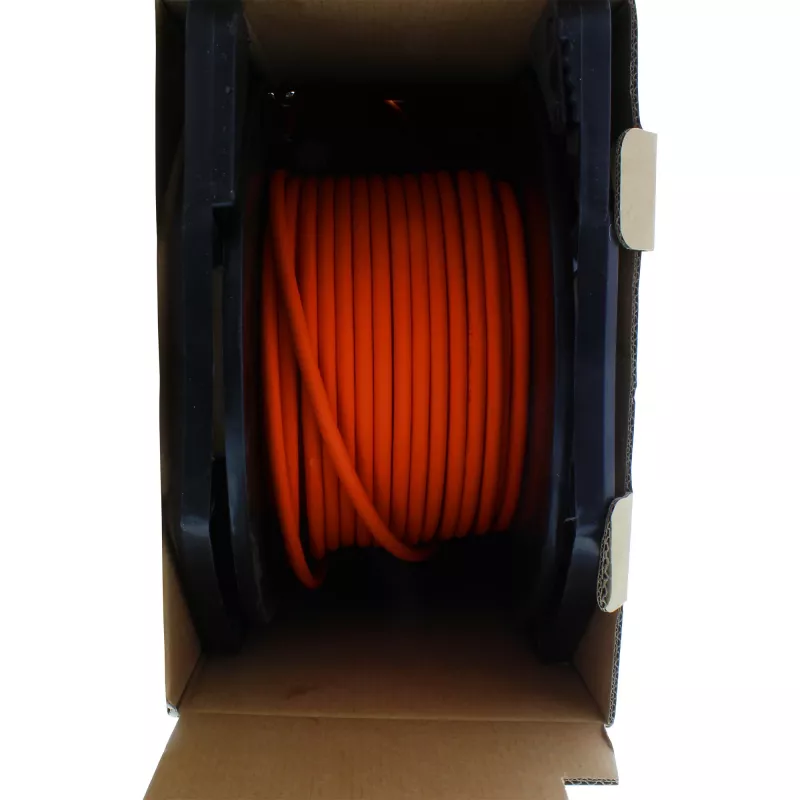

„InLine“ montavimo kabelis Cat.7a S/FTP ant kartoninės ritės dėžutės suteikia 50 m aukštos kokybės tinklo kabelio, skirto struktūriniam kabeliavimui ir montavimo aplinkoms. Pakuotėje naudojama plastikinė ritė, pritvirtinta sustiprintoje kartoninėje dėžutėje, kad būtų lengva, nesusipainiojant ištraukti reikiamą ilgį ir apsaugoti kabelį saugojimo bei transportavimo metu. Kabelis palaiko perdavimą iki 1200 MHz ir duomenų spartą iki 10 Gbit/s, su visiškai variniais laidininkais ir oranžiniu halogenų neturinčiu (LSZH) apvalkalu.

Privalumai

Ritės dėžutė sumažina tvarkymo pastangas vietoje, leisdama tiesiogiai išvynioti be papildomo įrenginio, ir sumažina transportavimo išlaidas dėl mažo svorio bei sukraunamos, patogios pakuotės. Sustiprintas kartonas apsaugo kabelį nuo nešvarumų ir pažeidimų, likusio metro žymėjimas ant kabelio supaprastina pjovimą pagal ilgį ir padeda sumažinti atliekų bei pjovimo išlaidas mažiems kiekiams.

Tinka

• Struktūriniams LAN įrengimams biuruose ir duomenų patalpose
• Didelės spartos Ethernet iki 10 Gbit/s
• Nuolatiniam kabeliavimui montavimo kanaluose ir vamzdžiuose
• Projektams, kuriems reikalingi halogenų neturintys (LSZH) kabelių apvalkalai

Pagrindinės specifikacijos

• Kabelio tipas: Cat.7a S/FTP montavimo kabelis
• Ilgis: 50 m
• Juostos plotis: iki 1200 MHz
• Konstrukcija: 4 x 2 x AWG23/1 PIMF (0,58 mm²), poros metalinėje folijoje, bendras pintas ekranavimas
• Laidininkai: visiškai varinės gyslos
• Varža: 100 Ω
• Nuolatinės srovės varža: maks. 93,8 Ω/km
• Apvalkalas: be halogenų (LSZH), spalva: oranžinė
• Kabelio skersmuo: apytiksliai 7,8 mm
• Temperatūros diapazonas: Montavimas nuo 0 °C iki 50 °C; Eksploatacija nuo −20 °C iki 60 °C; Laikymas nuo −20 °C iki 50 °C
• Gaisrinė klasifikacija: B2ca pagal EN 50575:2014/A1:2016
• Papildomai: likusio metro indikacija ant kabelio

Kaip naudoti

Padėkite ritės dėžutę norimoje kabelio trasoje ir traukite kabelį iš plastikinės ritės per dėžutės angą, kad išvyniotumėte reikiamą ilgį. Nukirpkite kabelį ties likusio metro žymėjimu arba reikiamu ilgiu ir užbaikite suderinamomis jungtimis bei paskirstymo skydais pagal Cat.7a montavimo praktiką. Užtikrinkite, kad lenkimo spinduliai ir montavimo temperatūros atitiktų nurodytas ribas, kad išlaikytumėte našumą.

Rekomendacijos

Geriausiems rezultatams laikykite ir montuokite kabelį nurodytuose temperatūros diapazonuose, venkite aštrių lenkimų ir mechaninio įtempimo bei naudokite patvirtintus užbaigimo įrankius ir komponentus Cat.7a S/FTP, kad išsaugotumėte ekranavimo vientisumą ir pasiektumėte patikimą 10 Gbit/s našumą.
