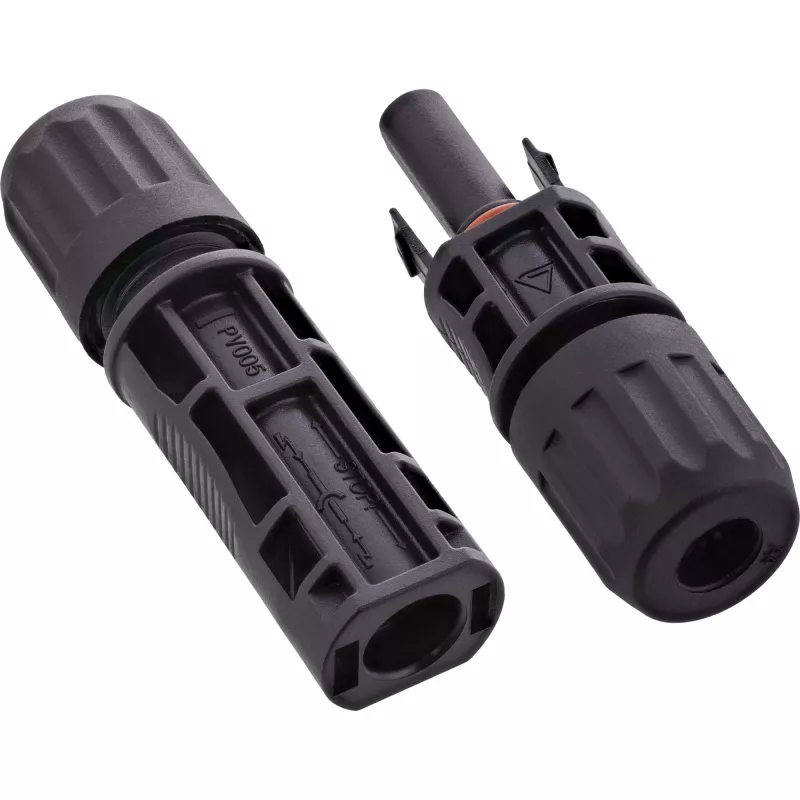

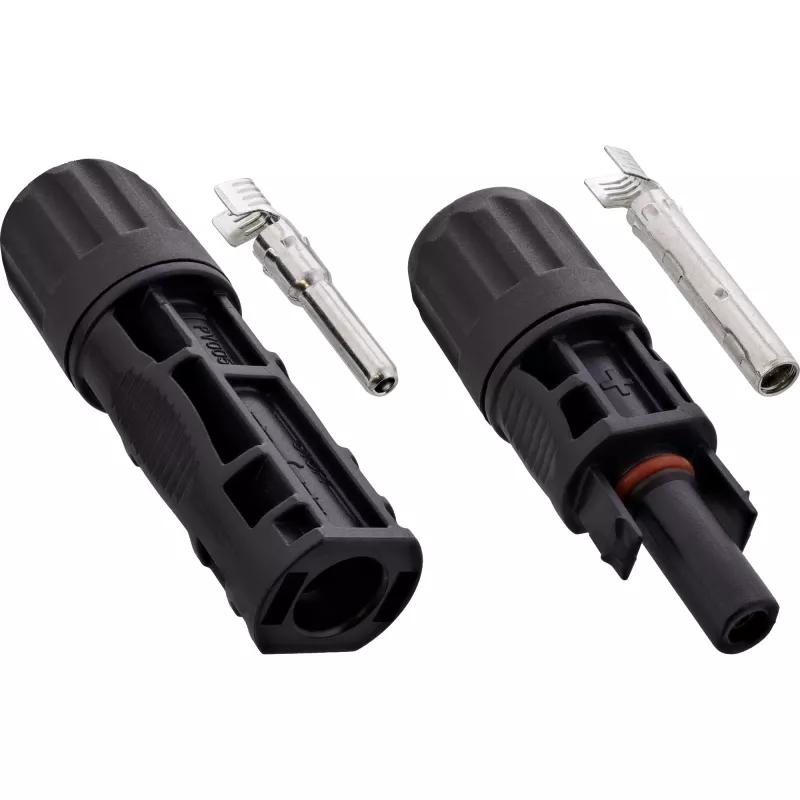

InLine 94020 laido jungtis Standard4/MC4/PV4 juodas Kištukas/Lizdas

„InLine 94020“ laido jungtis yra fotovoltinių jungčių rinkinys, sudarytas iš kištuko ir lizdo, suderinamas su Standard4, MC4 ir PV4 sistemomis. Sukurtas saulės baterijų jungtims, juodas jungčių rinkinys yra kompaktiškas (24 mm pločio) ir lengvas (24 g). Jis atitinka TÜV ir RoHS standartus, užtikrinančius saugą ir atitiktį aplinkosaugos reikalavimams.

Privalumai

Jungčių rinkinys palaiko plačiai naudojamas Standard4/MC4/PV4 sąsajas, kad būtų užtikrintas suderinamumas su daugeliu saulės kabelių ir modulių. Kompaktiška ir lengva konstrukcija supaprastina tvarkymą ir montavimą. Atitiktis TÜV ir RoHS standartams suteikia patikimumą dėl patikrintos saugos ir ribotų pavojingų medžiagų.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

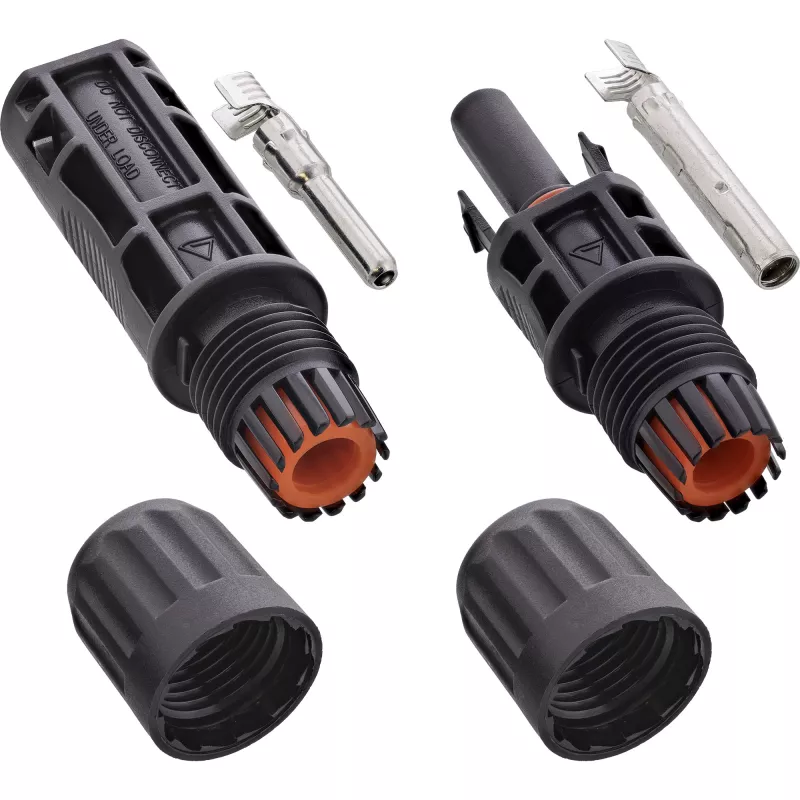

Nuimkite PV kabelio izoliaciją iki rekomenduojamo ilgio, įkiškite laidus į kištuko ir lizdo korpusus ir pritvirtinkite pagal jungties surinkimo instrukcijas arba suderinamą užspaudimo / prisukimo būdą. Sujungdami jungtis užtikrinkite teisingą poliškumą ir prieš įjungdami sistemą patikrinkite, ar mechaninis ir elektrinis sujungimas yra tvirtas. Laikykitės galiojančių vietinių elektros taisyklių ir saulės modulio gamintojo nurodymų.

Rekomendacijos

Jei įmanoma, naudokite „InLine 94020“ jungtis sausomis, švariomis sąlygomis; periodiškai tikrinkite sandariklius ir kontaktus ir pakeiskite bet kurią jungtį, kurioje matyti korozija ar mechaniniai pažeidimai. Nuolatiniam montavimui lauke patvirtinkite suderinamumą su kabelio skerspjūviu ir vardine srove pagal numatytą PV sistemą.
