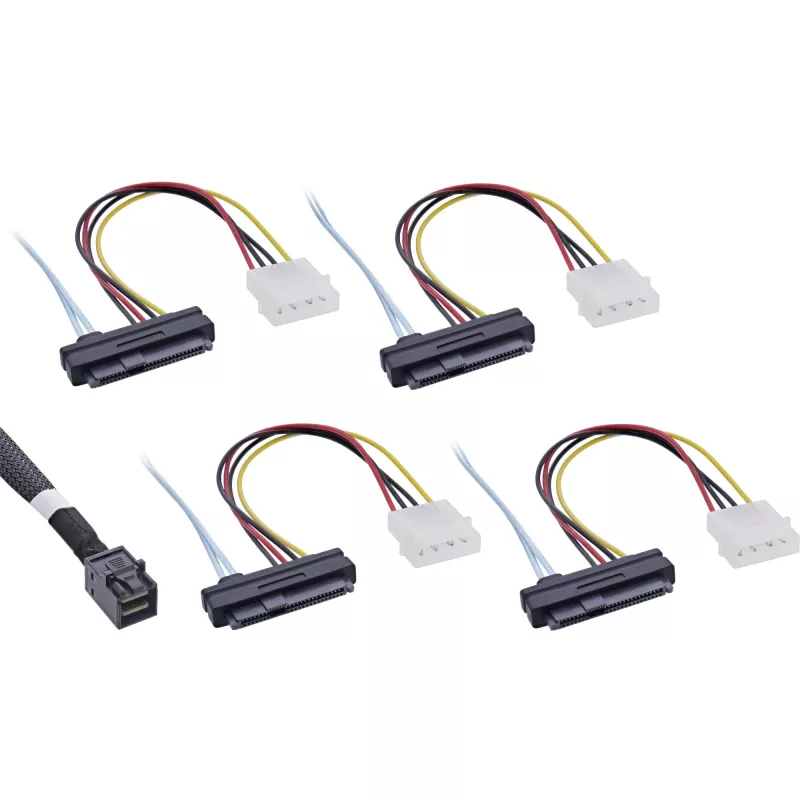

InLine Mini SAS HD laidas SFF-8643 į 4x SFF-8482 + maitinimas 0,5 m

Šis vidinis Mini SAS HD laidas jungia įrenginį su Mini SAS HD 4i (SFF-8643) sąsaja prie įrenginių arba galinių plokščių, naudojančių SAS SFF-8482 jungtis, ir turi integruotas maitinimo linijas. InLine Mini SAS HD laidas SFF-8643 į 4x SFF-8482 + maitinimas 0,5 m yra 0,5 m ilgio ir skirtas vidiniam serverių bei saugyklų įrengimui, kur reikalingas tankus kelių diskų prijungimas.

Privalumai

Laidas pasižymi kompaktišku 0,5 m ilgiu, tinkamu tvarkingam vidiniam išvedžiojimui, palaiko keturis SFF-8482 įrenginių prijungimus iš vieno SFF-8643 prievado ir turi maitinimo laidus, skirtus maitinti prijungtus SAS diskus arba galines plokštes. Jo juodas apvalkalas ir standartinės jungtys užtikrina suderinamumą su įprastais Mini SAS HD valdikliais ir HDD galinėmis plokštėmis, leidžiančiais spartų SAS duomenų perdavimą ir patikimą mechaninį sujungimą.

Tinka (užduotims / naudojimo atvejams)

• Mini SAS HD (SFF-8643) valdiklio prijungimui prie iki keturių SAS diskų su SFF-8482 jungtimis
• Serverių galinių plokščių arba diskų krepšių sujungimui su SAS magistralės adapteriais
• Vidiniam laidų išvedžiojimui stovo serveriuose, saugyklų masyvuose ir darbo stotyse

Pagrindinės specifikacijos

• Laido ilgis: 0,5 m
• Jungtis A: Mini SAS HD 4i (SFF-8643)
• Jungtis B: 4 × SAS SFF-8482 su maitinimu
• Spalva: Juoda

Kaip naudoti

Prieš montuodami išjunkite sistemą. Kištuką SFF-8643 įjunkite į Mini SAS HD prievadą ant valdiklio arba HBA, o keturias SFF-8482 jungtis prijunkite prie atitinkamų diskų arba galinės plokštės jungčių, užtikrindami teisingą orientaciją ir tvirtą įsitvirtinimą. Išveskite laidą korpuso viduje taip, kad netrukdytų ventiliatoriams ar oro srautui, ir patikrinkite, ar maitinimo kaiščiai sutampa jungiant diskus, kuriems reikalingas integruotas maitinimas. Kai jungtys patikimai pritvirtintos, įjunkite sistemą ir patikrinkite, ar valdiklis aptinka diskus.

Rekomendacijos

Šį vidinį Mini SAS HD laidą naudokite tik trumpiems vidiniams atstumams. Venkite staigių lenkimų ir per didelės tempimo jėgos, laikykite laidą atokiau nuo judančių ventiliatorių ir karštų komponentų, prieš montuodami patikrinkite jungčių suderinamumą (SFF-8643 prie SFF-8482 su maitinimu) su savo valdikliu ir diskais.
