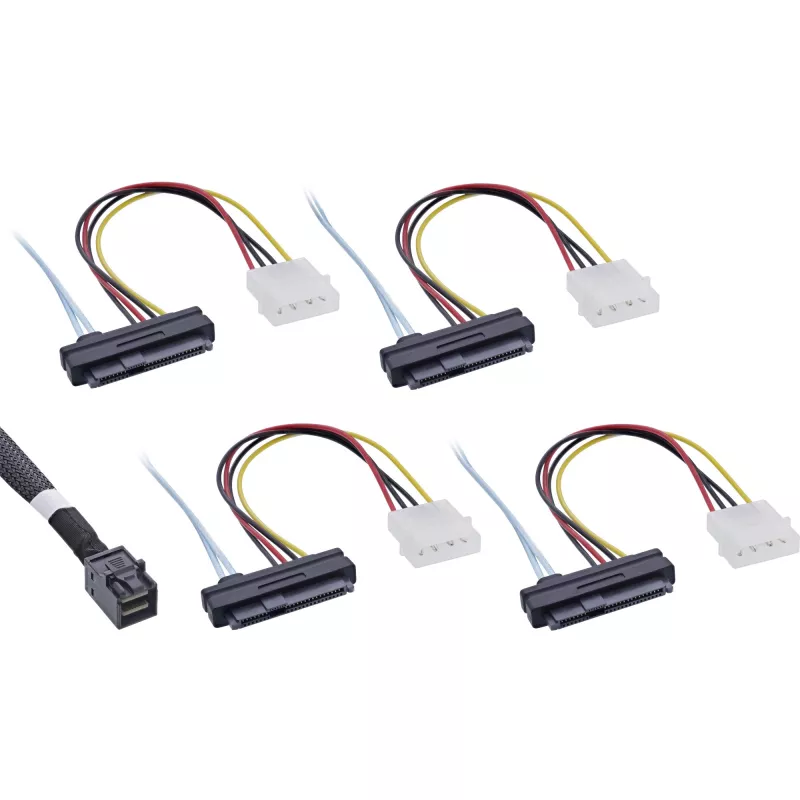

InLine Mini SAS HD kabelis SFF-8643 į 4x SFF-8482 + maitinimas 1 m

InLine Mini SAS HD kabelis SFF-8643 į 4x SFF-8482 + maitinimas 1 m yra vidinis kabelis, skirtas prijungti pagrindinį įrenginį arba valdiklį su Mini SAS HD 4i (SFF-8643) sąsaja prie iki keturių SAS diskų arba galinės plokštės, naudojant SFF-8482 jungtis, kurios apima maitinimą. 1 metro ilgio kabelis palaiko didelės spartos SAS duomenų perdavimą ir sujungia duomenų bei maitinimo jungtis, kad būtų galima tiesiogiai prijungti prie serverio saugojimo įrenginių.

Privalumai

Šis kabelis sujungia vieną Mini SAS HD (SFF-8643) kištuką su keturiomis SFF-8482 jungtimis, kurios teikia tiek signalą, tiek maitinimą, taip sumažinant atskirų maitinimo laidų poreikį. 1 m ilgis suteikia lankstumo serverio korpuso viduje, išlaikant signalo vientisumą SAS jungtims. Jis suderinamas su SAS valdikliais ir galinėmis plokštėmis, kurios naudoja nurodytas sąsajas, taip įgalinant paprastą kelių diskų prijungimą.

Tinka

• SAS valdiklio su SFF-8643 išvestimi prijungimui prie iki keturių SAS diskų su SFF-8482 maitinimo jungtimis
• Diskų prijungimui prie galinės plokštės serverio ar saugojimo korpuse
• Įmonių ir duomenų centrų saugojimo konfigūracijoms, kurioms reikalingas kombinuotas duomenų ir maitinimo kabelių sujungimas

Pagrindinės specifikacijos

• Prekės ženklas: InLine
• Modelis / MPN: 27632B
• EAN: 4043718211845
• Jungtis A: Mini SAS HD 4i (SFF-8643)
• Jungtis B: 4 × SAS SFF-8482 su maitinimu
• Ilgis: 1 m
• Kategorija: Vidinis SAS kabelis saugojimui

Kaip naudoti

Prieš montuodami išjunkite serverio ar saugojimo korpuso maitinimą. Įkiškite SFF-8643 jungtį į Mini SAS HD prievadą ant valdiklio arba pagrindinės plokštės, užtikrindami tinkamą išlygiavimą. Prijunkite SFF-8482 jungtis prie atitinkamų diskų antgalių arba galinės plokštės lizdų; kiekviena SFF-8482 teikia tiek duomenų, tiek maitinimo linijas vienam diskui. Nutieskite kabelį korpuso viduje, vengdami staigių lenkimų, ir pritvirtinkite, kad būtų išvengta jungčių įtempimo. Atkurkite maitinimą ir patikrinkite diskų atpažinimą sistemos BIOS arba RAID valdiklio paslaugų programoje.

Rekomendacijos

Kad veiktų patikimai, naudokite šį kabelį su suderinamais SAS valdikliais ir galinėmis plokštėmis; venkite per didelio lenkimo ar kabelio suspaudimo, o jei jungčių kaiščiai atrodo pažeisti, pakeiskite kabelį. Laikykitės serverio gamintojo nurodymų dėl diskų karšto keitimo ir maitinimo procedūrų.
