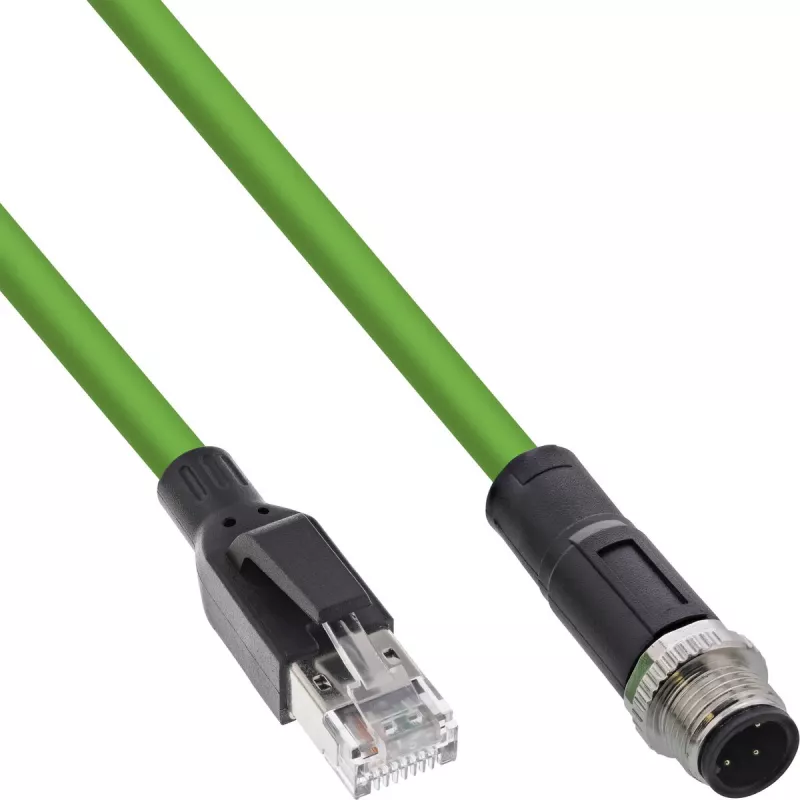

InLine Industrial tinklo laidas, M12 4 kontaktų D koduotas kištukas į RJ45, PUR 3 m

Aukštos kokybės pramoninis tinklo laidas su D koduotu CAT5E našumu, perduodantis duomenų spartą iki 100 Mbit/s
Tinka grandinėms iki 10 milijonų lenkimų ir atsparus sukimui iki 3 milijonų ciklų pramoniniam naudojimui
IP67 vandeniui atspari M12 jungtis ir IP20 RJ45 jungties pusė – idealu atšiaurioms ir drėgnoms aplinkoms

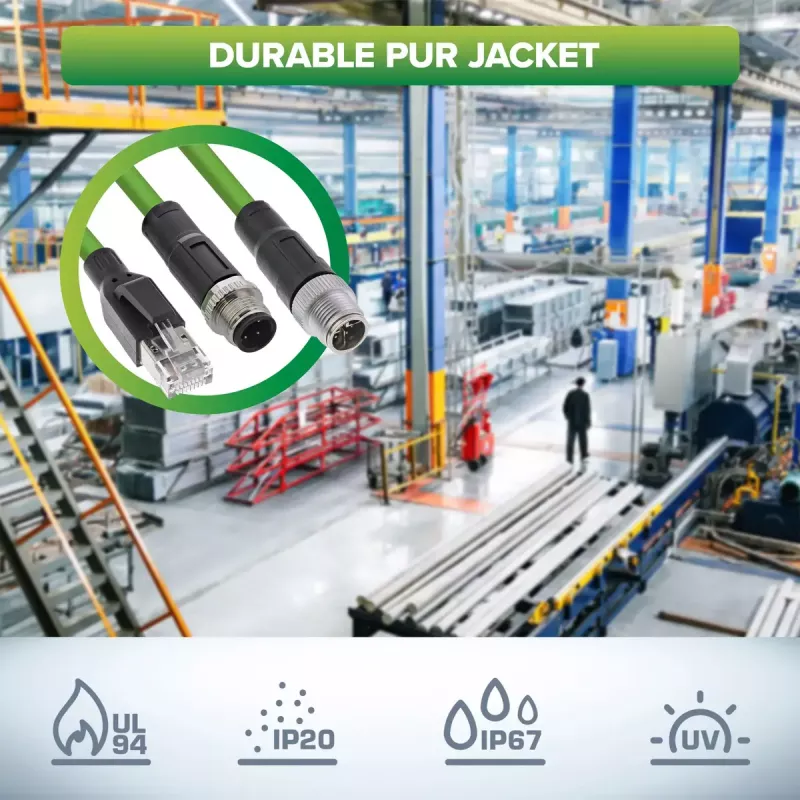

PUR apvalkalas: antipireninis (UL 94), atsparus alyvai, UV spinduliams, dilimui ir be halogenų
Optimizuotas automatizavimo ir lauko magistralių technologijai, idealiai tinka mechaninei inžinerijai, gamybos linijoms ir pramoniniams tinklams

InLine® pramoninis tinklo laidas M12 4 kontaktų D koduotas į RJ45 buvo specialiai sukurtas pramoninėms reikmėms, kur patikimas ir tvirtas ryšys yra būtinas. PUR apvalkalas užtikrina didelį atsparumą cheminėms medžiagoms, mechaniniam poveikiui ir ekstremalioms temperatūroms. Dėl savo tinkamumo grandinėms (iki 10 milijonų lenkimų) ir atsparumo sukimui (iki 3 milijonų lenkimų), šis laidas idealiai tinka reiklioms automatizavimo ir lauko magistralių technologijos aplinkoms.
Aukšta M12 jungties (IP67) apsaugos klasė užtikrina patikimą duomenų perdavimą net drėgnoje ar dulkėtoje aplinkoje. RJ45 kištukas su IP20 tinkamas saugiam prijungimui prie pramoninės tinklo infrastruktūros. Su CAT5E našumu, laidas leidžia pasiekti perdavimo spartą iki 100 Mbit/s, kas užtikrina stabilų ir greitą ryšį.
Nesvarbu, ar naudojamas gamybos įrenginiuose, automatizavimo technologijoje ar reikliuose pramoniniuose tinkluose, InLine® pramoninis tinklo laidas išsiskiria savo kokybe, ilgaamžiškumu ir patikimu duomenų perdavimu.Techninės specifikacijos:

Laidininko skerspjūvis: AWG 24
Ekranavimas: SF/UTP
Jungties tipas: M12 4 kontaktų D koduotas (IP67) į RJ45 (IP20)
Apvalkalo medžiaga: PUR, be halogenų, antipireninis (UL 94), atsparus UV spinduliams ir alyvai
Dinaminis lenkimo spindulys: >98 mm
Statinis lenkimo spindulys: >52 mm
Darbinė temperatūra: -25 iki +70 °C
Laikymo temperatūra: -40 iki +80 °C
Išorinis skersmuo: 6,5 mm
Spalva: žalia

InLine Industrial tinklo laidas, M12 4 kontaktų D koduotas kištukas į RJ45, PUR 3 m. Laido ilgis: 3 m, 1 jungtis: M12, 2 jungtis: RJ-45. Pakuotės plotis: 200 mm, Pakuotės gylis: 260 mm, Pakuotės aukštis: 25 mm

Kaip naudoti

Prijunkite M12 4 kontaktų D koduotą kištuką prie atitinkamo M12 lizdo pramoniniuose įrenginiuose ir įkiškite RJ45 jungtį į tinklo prievadą arba paskirstymo skydą. Įsitikinkite, kad jungtys tinkamai užfiksuotos, o kur reikia, priveržkite srieginius sujungimus M12 pusėje. Nutieskite laidą laikydamiesi rekomenduojamo lenkimo spindulio ir pritvirtinkite, kad išvengtumėte per didelės įtampos. Naudokite ekrano įžeminimą pagal savo montavimo praktiką, kad išlaikytumėte EMS našumą.

Rekomendacijos

Siekiant ilgalaikio patikimumo, venkite lenkti mažesniu nei nurodytas dinaminis spindulys ir ribokite poveikį temperatūroms, esančioms už nurodyto darbinio diapazono ribų. Naudojant judančiose srityse, patvirtinkite grandinių reitingus savo konkrečioje sistemoje ir reguliariai tikrinkite, ar nėra dilimo ar jungčių nusidėvėjimo požymių.
