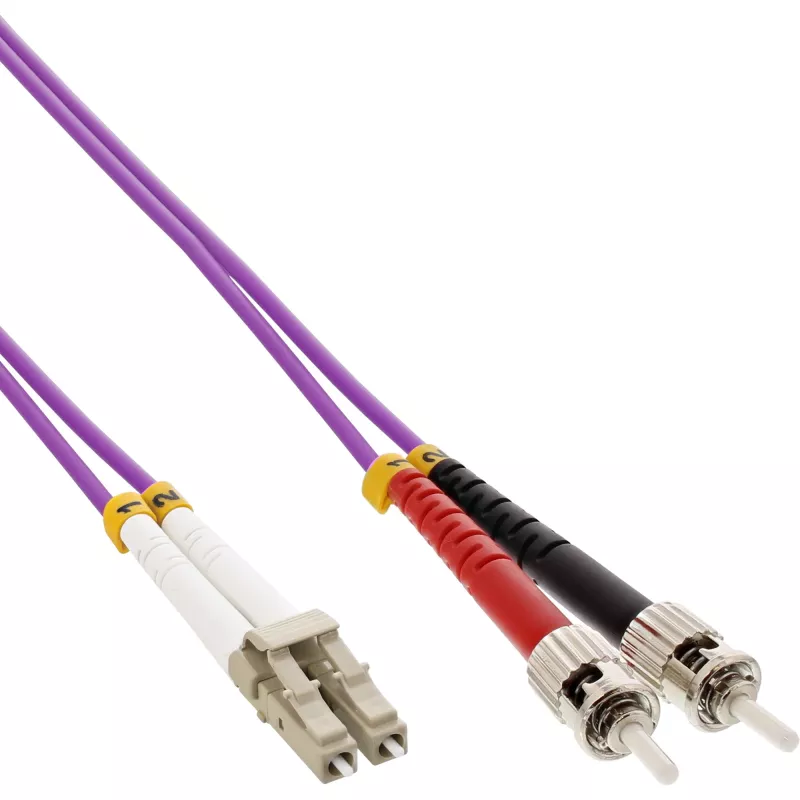

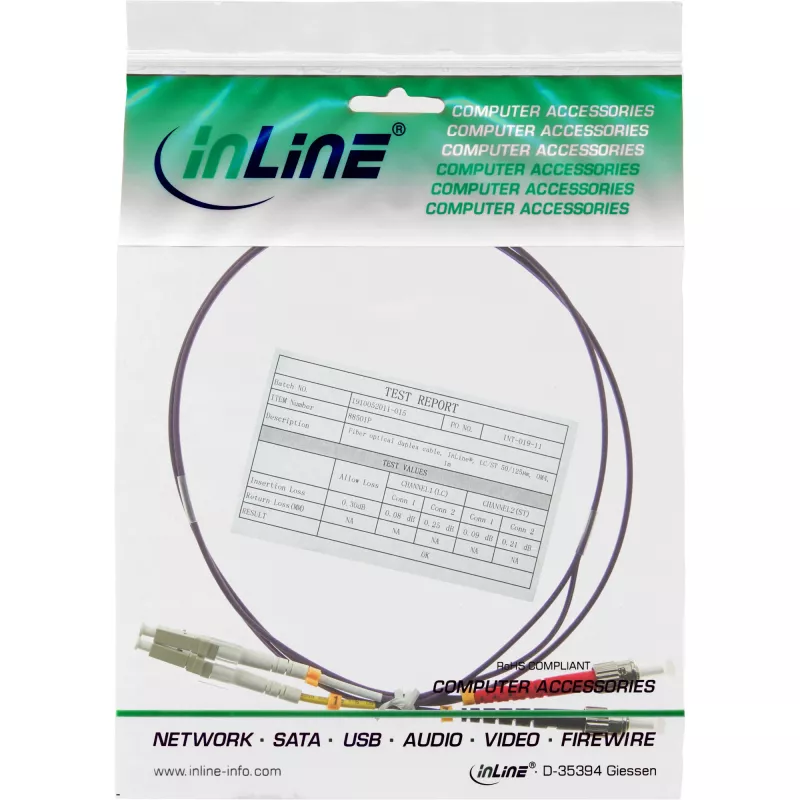

InLine dvipusis šviesolaidinis kabelis LC/ST 50/125 µm OM4 15 m

„InLine“ dvipusis šviesolaidinis kabelis LC/ST 50/125 µm OM4 15 m – tai daugiamodis dvipusis komutacinis kabelis, skirtas didelio pralaidumo tinklams ir duomenų centrų jungtims. Viename gale jis turi LC jungtį, kitame – ST jungtį, užtikrindamas pilno dvipusio perdavimo galimybę 50/125 µm OM4 pluoštu. 15 m ilgio ir OM4 stiklo specifikacijos kabelis palaiko padidintą modų pralaidumą ir išplėstą atstumą daugiamodėms programoms, tinkamas jungti komutatorius, siųstuvus-imtuvus ir aktyviąją įrangą vietiniuose tinkluose.

Privalumai

Šis dvipusis šviesolaidinis kabelis naudoja OM4 daugiamodį pluoštą su 50 µm šerdimi, kad užtikrintų geresnį pralaidumą ir mažesnį slopinimą, palyginti su žemesnės klasės daugiamodžiais pluoštais. LC ir ST jungčių derinys suteikia lankstumo jungiant įrangą su skirtingais jungčių tipais. 15 m ilgis atitinka tipinius atstumus tarp stelažų ar įrangos be papildomų sujungimų, o dvipusė konstrukcija palaiko vienalaikius perdavimo ir priėmimo kanalus pilno dvipusio ryšio veikimui.

Tinka

• Duomenų centrų jungtims tarp komutatorių, pataisos skydų ir siųstuvų-imtuvų
• Daugiamodėms šviesolaidinėms jungtims įmonių LAN aplinkose
• Trumpų ir vidutinių atstumų magistralinėms linijoms ir įrangos prijungimui
• Laboratorijų ar bandymų stendams, kuriems reikia mišrių LC–ST jungčių

Pagrindinės specifikacijos

• Pluošto tipas: OM4 daugiamodis
• Šerdies / apvalkalo skersmuo: 50/125 µm
• Jungtis A: LC dvipusė
• Jungtis B: ST
• Režimas: dvipusis (du pluoštai perdavimui / priėmimui)
• Ilgis: 15 m
• Tipinės programos: LAN, duomenų centras, bandymų aplinka

Kaip naudoti

Prijunkite LC galą prie įrangos ar siųstuvo-imtuvo su LC įėjimu ir įkiškite ST jungtį į atitinkamą ST lizdą. Užtikrinkite teisingą poliškumą perdavimo ir priėmimo kanalams, kai atliekate dvipuses jungtis. Venkite staigių lenkimų ir suspaudimų kabelyje; laikykitės gamintojo rekomenduojamo minimalaus lenkimo spindulio, kad išvengtumėte padidėjusio slopinimo. Pritvirtinkite kabelį tinkamu maršrutu ir įtempimo sumažinimu, kad jungtys nepatirtų įtempimo veikimo metu.

Rekomendacijos

Prieš įkišdami apžiūrėkite jungčių galinius paviršius, ar nėra dulkių ar užteršimo, ir, jei reikia, nuvalykite patvirtintais šviesolaidžio valymo įrankiais. Laikykite kabelį laisvai suvyniotą ir venkite aštrių lenkimų; po montavimo patikrinkite jungties veikimą tinkama bandymo įranga, kad įsitikintumėte, jog nuostoliai ir tęstinumas atitinka sistemos reikalavimus.
