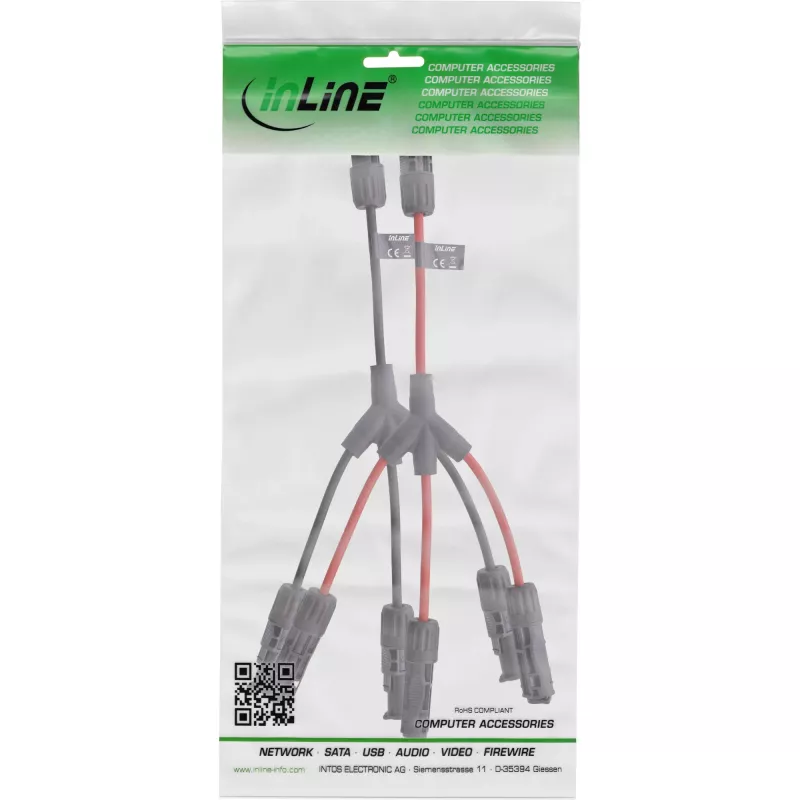

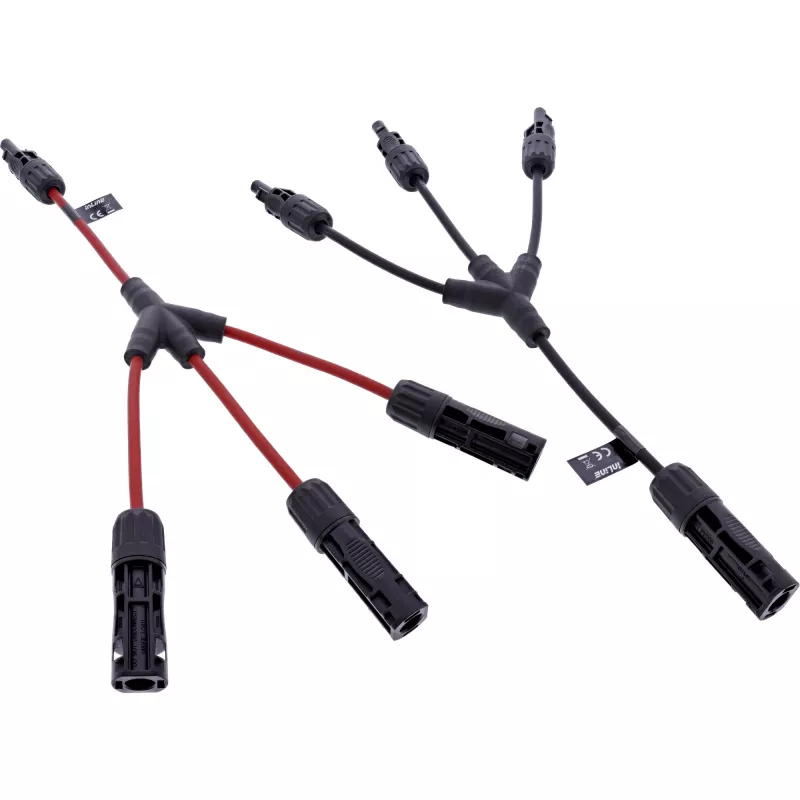

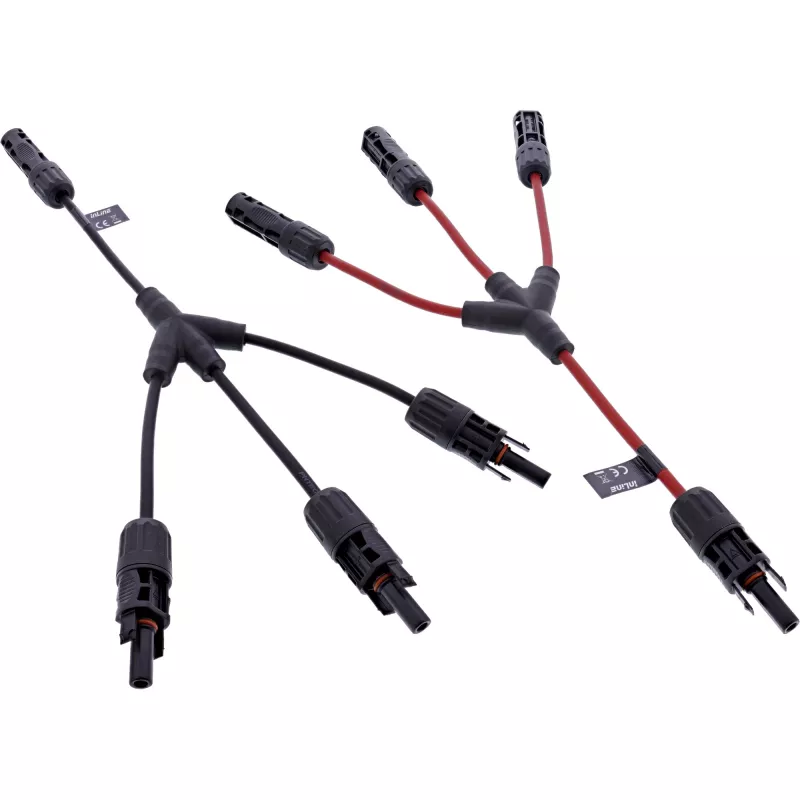

InLine 95030 žemos/vidutinės/aukštos įtampos kabelių rinkinys

„InLine 95030“ kabelių rinkinys yra aukštos kokybės saulės kabelių Y formos skirstytuvo mazgas, skirtas paskirstyti kabelių kelius atitinkamiems saulės moduliams. Rinkinį sudaro du kabeliai su vyriškomis ir moteriškomis jungtimis, 4 mm² skerspjūvio plotu ir yra skirtas nuolatinės srovės sistemoms iki 1500 V ir 30 A, todėl tinka naudoti fotovoltiniuose masyvuose ir modulių tarpusavio jungtyse.

Privalumai

Kabelių rinkinys yra kompaktiškas Y formos skirstytuvas, supaprastinantis saulės baterijų masyvų išdėstymą ir atšakojimą. Su 4 mm² skerspjūvio plotu ir 1500 V / 30 A nominalia galia, rinkinys tinka aukštos įtampos fotovoltinėms sistemoms. Gamykloje sumontuotos vyriškos ir moteriškos jungtys leidžia atlikti paprastus „plug-and-play“ sujungimus, išlaikant poliškumą ir patikimus kontaktus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Nustatykite tinkamą modulio seką ir prieš montuodami patikrinkite, ar sistema yra išjungta. Prijunkite vyriškas ir moteriškas jungtis prie atitinkamų modulio jungčių, laikydamiesi poliškumo. Nutieskite kabelius taip, kad būtų išvengta aštrių lenkimų ir mechaninės apkrovos, ir pritvirtinkite juos tinkamais spaustukais ar dirželiais. Baigus jungtis, atkurkite maitinimą ir patikrinkite vientisumą bei tinkamus įtampos lygius pagal sistemos paleidimo procedūras.

Rekomendacijos

Naudokite kabelių rinkinį tik nurodytose ribose (1500 V DC, 30 A). Prieš montuodami patikrinkite, ar jungtys ir kabelių izoliacija nepažeisti, ir laikykitės vietinių elektros taisyklių bei gamintojo nurodymų fotovoltinėms instaliacijoms. Naudojant lauke, užtikrinkite tinkamą UV spinduliams atsparų klojimą ir apsaugą nuo tempimo, kad būtų užtikrintas ilgalaikis patikimumas.
