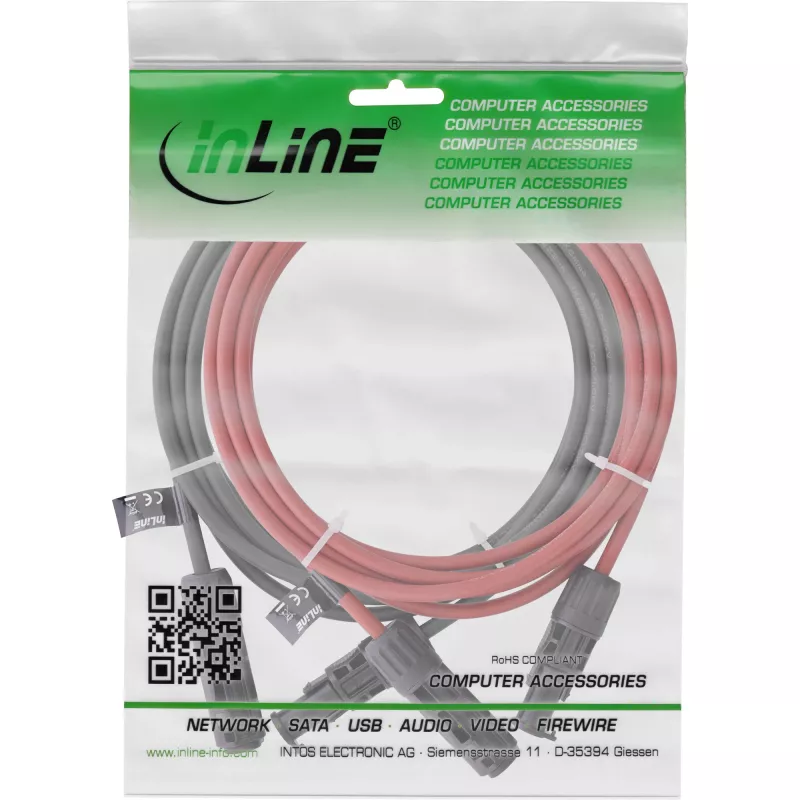

Vidutinės įtampos kabelis InLine 95410 1500V 10m Raudona Juoda

„InLine 95410“ saulės kabelis H1Z2Z2-K 4 mm² su integruotais saulės kištukais (dviejų rinkinys: raudona ir juoda) yra skirtas fotovoltinių sistemų laidams sujungti ir patikimam vidutinės įtampos galios perdavimui iki 1500 V. 10 m kabelis sujungia tvirtą izoliaciją ir patvarią laidininko konstrukciją, kad užtikrintų saugų energijos perdavimą ir ilgą tarnavimo laiką. Pastaba dėl laido skerspjūvio: reikalingas laidininko dydis priklauso nuo srovės ir kabelio ilgio; jei nesate tikri, pasitarkite su saulės techniku.

Privalumai

Kabelis pasižymi patvaria izoliacija su 0,7 mm sienelės storiu, stabiliomis laidininko savybėmis ir kompaktišku bendru 5,5 mm skersmeniu, todėl jis tinkamas standartinėms PV instaliacijoms. Integruoti saulės kištukai supaprastina jungtis ir sumažina montavimo laiką, o raudonos ir juodos spalvų kodavimas padeda teisingai nustatyti poliškumą. Sukurtas nuolatiniam darbui esant įtampai iki 1500 V, kabelis palaiko efektyvų galios perdavimą ant stogo ir ant žemės montuojamoms fotovoltinėms sistemoms.

Tinka

• Fotovoltinių (PV) modulių ir masyvų laidų sujungimui
• Nuolatinės srovės jungtims saulės energijos sistemose iki 1500 V
• Jungtims, kurioms reikalingas 4 mm² laidininko skerspjūvis trumpais ar vidutiniais atstumais
• Instaliacijoms, kuriose spalvomis koduoti raudoni ir juodi kabeliai supaprastina poliškumo valdymą

Pagrindinės specifikacijos

• Modelis: InLine 95410
• Kabelio tipas: H1Z2Z2-K saulės kabelis su integruotais saulės kištukais (dviejų rinkinys)
• Laidininko skerspjūvis: 4 mm²
• Maksimali darbinė įtampa: 1500 V
• Ilgis: 10 m
• Izoliacijos storis: 0,7 mm
• Skersmuo: 5,5 mm; plotis: 22 mm
• Spalva: raudona ir juoda

Kaip naudoti

Nutieskite 10 m kabelį tarp PV modulių, kombainerių dėžių ar inverterių, laikydamiesi taikomų elektros kodeksų ir sistemos projekto. Įsitikinkite, kad jungtys yra visiškai užfiksuotos, o poliškumas teisingas, naudodami raudoną (teigiamas) ir juodą (neigiamas) laidus. Pritvirtinkite kabelį tinkamais spaustukais ar atramomis, venkite aštrių lenkimų ir mechaninio įtempimo. Laikykitės gamintojo nurodymų dėl jungčių sujungimo ir priveržimo momento, jei taikoma.

Rekomendacijos

Pasirinkite tinkamą laidininko skerspjūvį, atsižvelgdami į apskaičiuotą srovę ir kabelio trasos ilgį; abejotinais atvejais kreipkitės į kvalifikuotą saulės techniką. Reguliariai tikrinkite izoliaciją ir jungtis bei saugokite kabelį nuo ilgalaikio mechaninio nusidėvėjimo ir cheminių medžiagų poveikio, kad išlaikytumėte ilgalaikį našumą.
