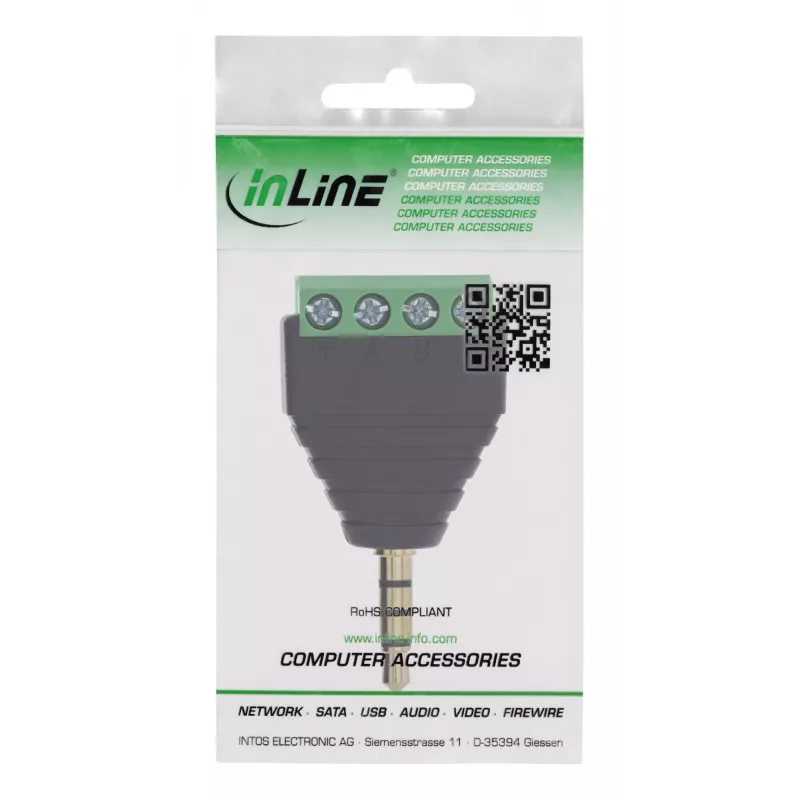

InLine 92504J laido jungtis 3,5 mm 4 kontaktų lizdas TRRS / gnybtų blokas 4 gnybtai Juoda, Žalia

Sutaupomas montavimo laikas:Greitas prijungimas per prisukamus gnybtus 18–26 AWG laidams – įrankiu padedama plokščiu atsuktuvu ≤ 2,5 mm.
Tikslus garso/mikrofono signalų kontaktavimas: 4 kontaktų 3,5 mm lizdas su priskirta gnybtų juosta (L, R, V, +) – idealiai tinka garso, ausinių ar valdymo kabeliams prototipų kūrimo ir bandymų aplinkoje.
Šoninis gnybtų blokas taupiai vietai montuoti: Kompaktiškas prijungimo sprendimas su šalia esančia prisukama gnybtų juosta – idealiai tinka siauroms adapterių plokštėms ar ankštoms bandymų aplinkoms.
Universalūs pramoniniai pritaikymai: Signalų apdorojimui, valdymo technikai, multimedijos sąsajoms ar kūrimo laboratorijoms su analoginio garso integravimu.
Aukšta signalo kokybė:Izoliacijos varža ≥ 10 MΩ esant 300 V DC ir vardinė srovė iki 1 A – patikimas ir tinkamas nuolatiniam darbui pramoninėmis sąlygomis.

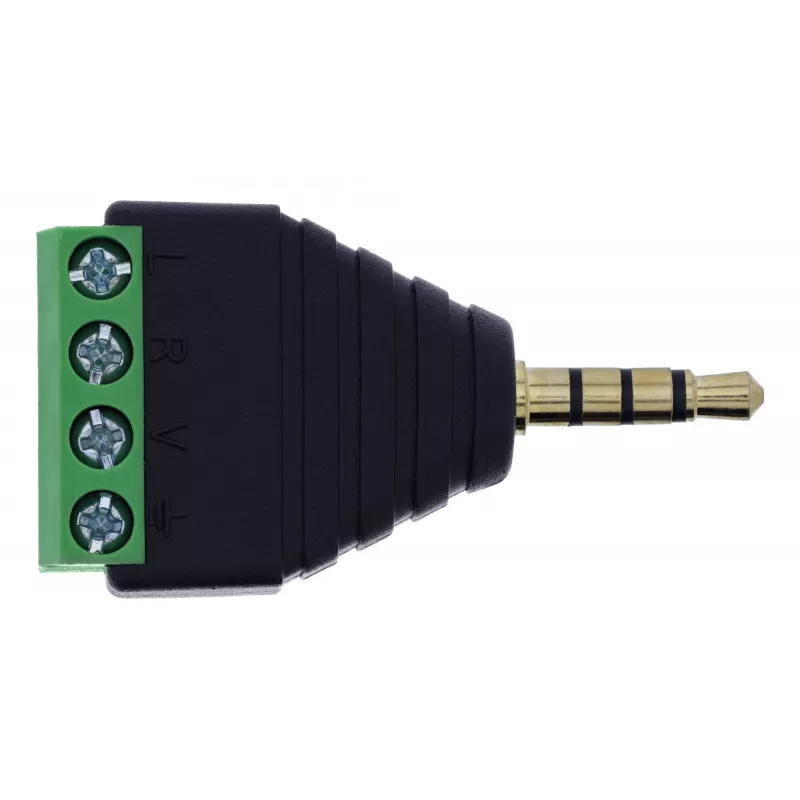

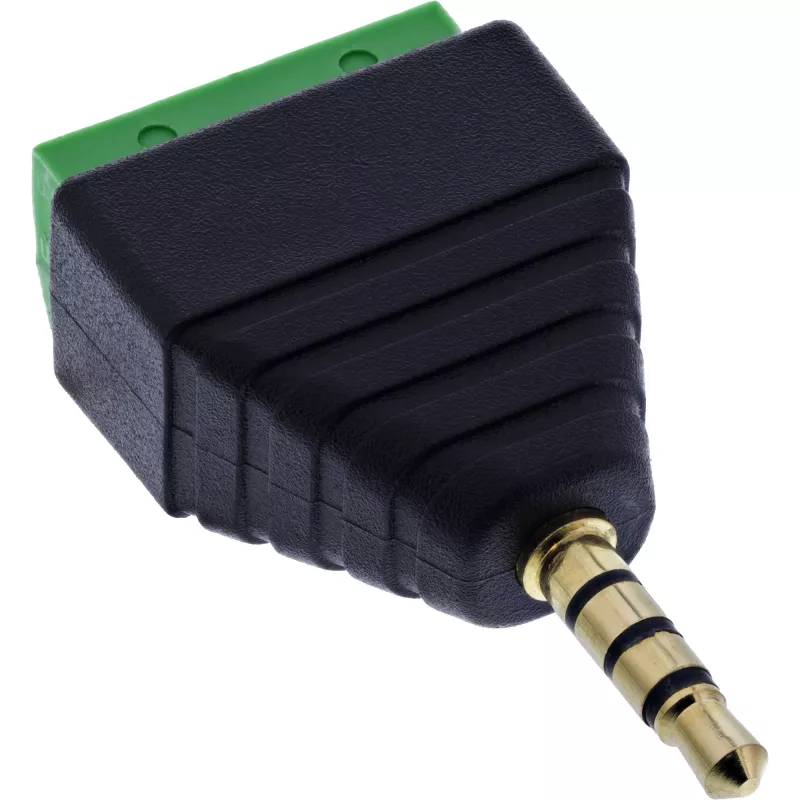

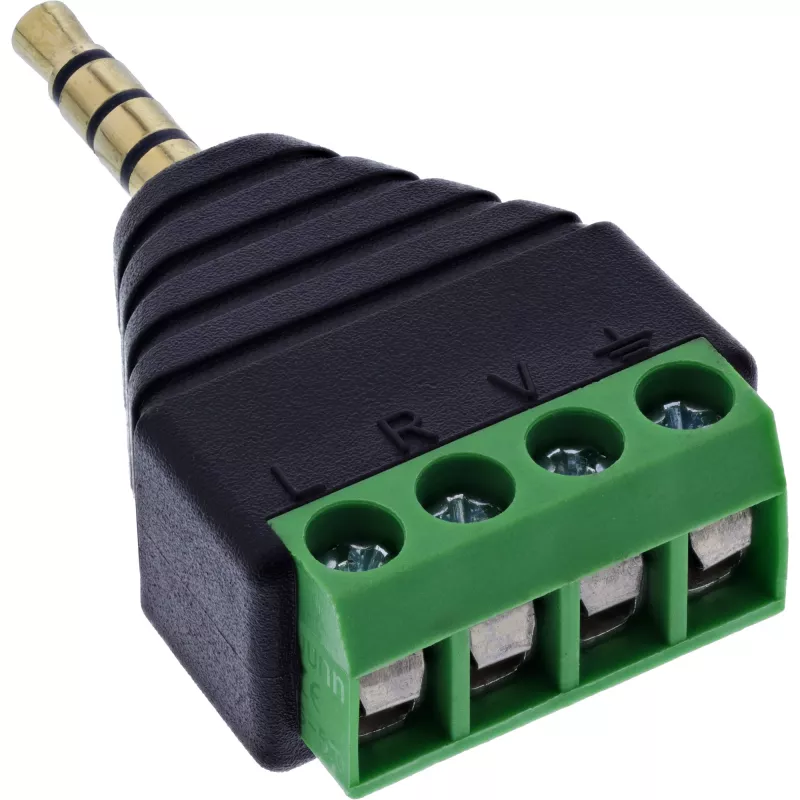

InLine® 3,5 mm 4 kontaktų lizdo į gnybtų bloką adapteris siūlo lengvą būdą prijungti analoginius garso ir mikrofono signalus be litavimo. 3,5 mm lizdo kištukas (TRRS) yra tiesiogiai prijungtas prie 4 kontaktų prisukamo gnybtų bloko. Jungtys yra aiškiai pažymėtos: L (kairė), R (dešinė), V (mikrofonas/įtampa), + (bendras įžeminimas arba ekranas) – idealiai tinka signalų atskyrimui ausinių arba kombinuotose jungčių programose.
Prisukami gnybtai su 5,0 mm žingsniu palaiko 18–26 AWG laidus. Prijungimas atliekamas įrankiu naudojant plokščią atsuktuvą, kurio ašmenų plotis ≤ 2,5 mm. Kompaktiška konstrukcija leidžia naudoti ankštose montavimo situacijose, pvz., bandymų įrenginiuose, kūrimo laboratorijose ar garso sąsajose. EVA izoliacinis sluoksnis suteikia apsaugą montuojant ant laidžių paviršių.

Lizdo jungtis:3,5 mm TRRS lizdo kištukas (4 kontaktų, L/R/mikrofonas/įžeminimas)
Kontaktų skaičius / gnybtų paskirtis:4 gnybtai / L, R, V, +
Prijungimo technologija:Prisukamas gnybtas su prispaudimo plokštele, 5,0 mm žingsnis
Prijungimo diapazonas:18–26 AWG
Įjungimas:Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:1,0 A vienam kontaktui
Maks. darbinė įtampa:100 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ esant 300 V DC
Maks. laido varža:5 omai
Darbinė temperatūra:–10 °C iki +70 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje

InLine 92504J. Jungtis (-ys): 3,5 mm 4 kontaktų lizdas TRRS / gnybtų blokas 4 gnybtai, Produkto spalva: Juoda, Žalia, Jungties lytis: Vyriška/Moteriška. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (PxGxA): 23 x 44 x 14 mm, Svoris: 10 g, Plotis: 23 mm. Kiekis pakuotėje: 1 vnt., Pakuotės tūris: 100 cm³, Pakuotės tipas: Polietileninis maišelis. Kilmės šalis: Taivanas

Kaip naudoti

Įkiškite 3,5 mm TRRS kištuką į adapterio lizdą ir paruoškite 18–26 AWG diapazono laidus. Atlaisvinkite prisukamus gnybtus plokščiu atsuktuvu (ašmenų plotis ≤ 2,5 mm), įkiškite nuluptus laidų galus į atitinkamus pažymėtus gnybtus (L, R, V, +) ir priveržkite varžtus, kad laidai būtų saugiai pritvirtinti. Patikrinkite jungtis ir užtikrinkite, kad adapteris būtų sumontuotas ant nelaidaus arba EVA izoliuotu paviršiaus, kad išvengtumėte trumpųjų jungimų. Naudojimo metu laikykitės vardinės srovės ir darbinės įtampos ribų.

Rekomendacijos

Patikimam ilgalaikiam veikimui naudokite daugiasluoksnius arba viengyslius varinius laidus nurodytame AWG diapazone, neviršykite 1,0 A vienam kontaktui ir palaikykite darbinę temperatūrą nuo –10 °C iki +70 °C. Montuodami ankštuose ar metaliniuose korpusuose užtikrinkite, kad EVA izoliacinis sluoksnis būtų nepažeistas ir tinkamai išdėstytas, kad būtų išvengta kontakto su laidžiais paviršiais.
