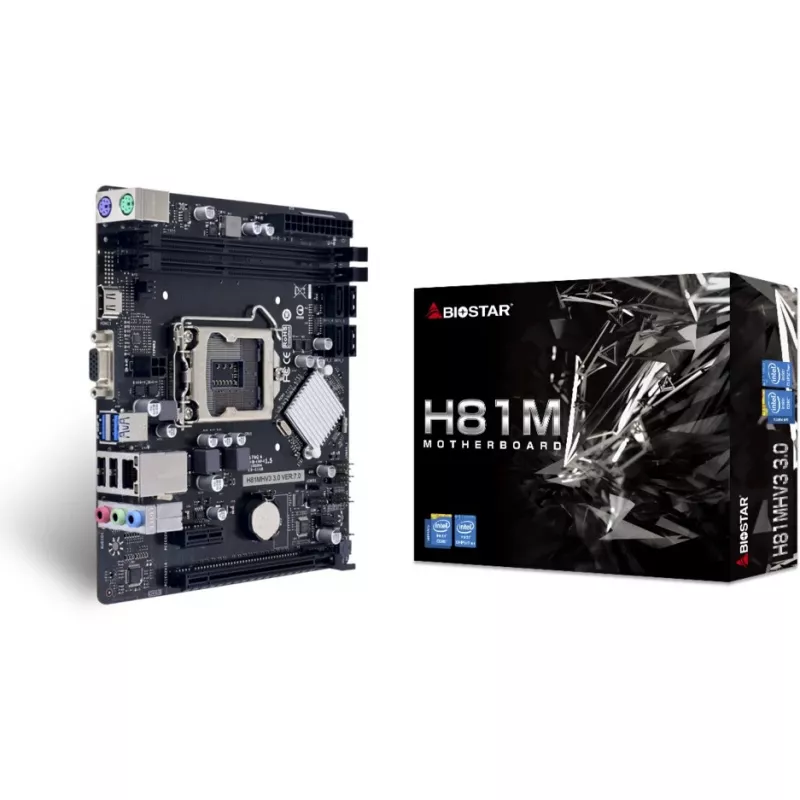

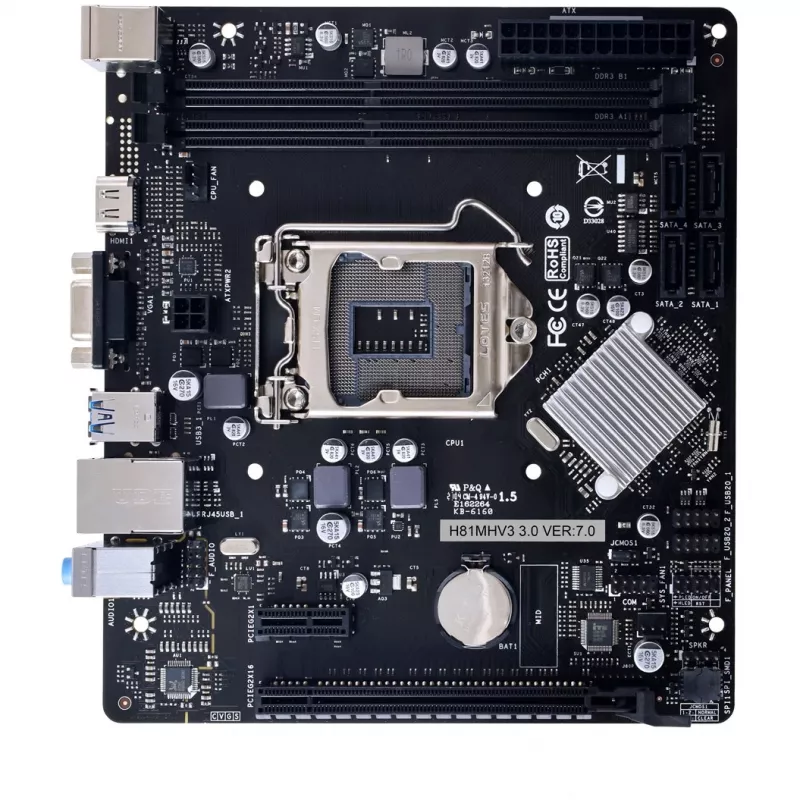

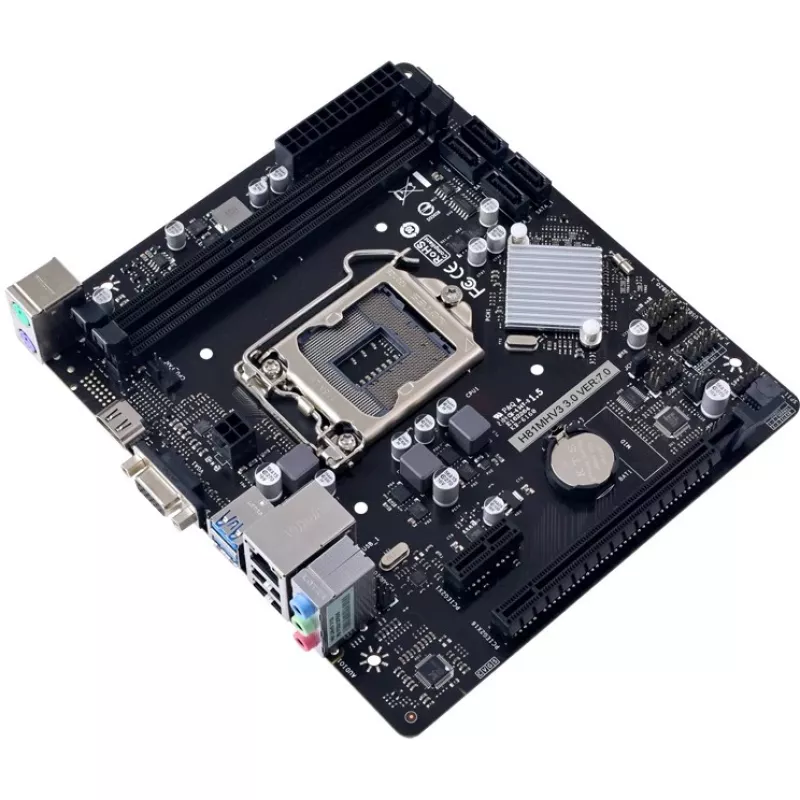

Pagrindinė plokštė BIOSTAR H81MHV3 3.0 — Micro ATX, LGA 1150, Intel H81, 2x DDR3 DIMM (maks. 16 GB), SATA II/III, Gigabit LAN, HDMI, VGA

Biostar H81MHV3 3.0 yra mikro ATX pagrindinė plokštė su Intel H81 mikroschemų rinkiniu, skirta LGA1150 4 kartos Intel Core, Pentium ir Celeron procesoriams. Ji palaiko DDR3-SDRAM iki 16 GB dviejuose DIMM lizduose, SATA II ir SATA III saugojimo sąsajas, integruotą HDMI su HDCP, USB 3.2 Gen1 Type-A prievadus ir įmontuotą garso sistemą. Plokštė turi savybių, gerinančių patikimumą, pavyzdžiui, kietojo kūno kondensatorius, drėgmei atsparią PCB, ESD apsaugą ir OC/OV/OH apsaugą, taip pat siūlo įtaisytą BIOS atnaujinimo įrankį (BIO-Flasher), skirtą paprastam programinės aparatinės įrangos atnaujinimui.

Privalumai

Ši pagrindinė plokštė suderina Intel H81 mikroschemų rinkinio suderinamumą su kompaktišku mikro ATX formos faktoriumi, tinkamu mažoms kompiuterių konfigūracijoms, vietinį USB 3.2 Gen1 ir SATAIII 6 Gbps palaikymą greitesniam duomenų perdavimui bei integruotą HDMI 4K2K išvestį su HDCP didelės raiškos vaizdui. Patvarumo savybės, tokios kaip itin patvarūs kietojo kūno kondensatoriai ir drėgmei atspari PCB, ilgina komponentų tarnavimo laiką, o ESD ir OC/OV/OH apsaugos padeda apsaugoti sistemą nuo elektros pažeidimų. BIO-Flasher supaprastina BIOS atnaujinimus nereikalaujant operacinės sistemos aplinkos.

Tinka

• Kompaktiški stacionarūs kompiuteriai ir biuro kompiuteriai
• Sistemos, naudojančios 4 kartos Intel LGA1150 procesorius (Celeron, Pentium, Core i3/i5/i7)
• Bazinė daugialypė terpė ir vaizdo išvestis per HDMI (įskaitant 4K2K palaikomomis skiriamosiomis gebomis)
• Namų ar mažo verslo failų saugykla su SATAIII diskais

Pagrindinės specifikacijos

• Mikroschemų rinkinys: Intel H81
• Lizdas: LGA1150 (4 kartos Intel Core / Pentium / Celeron)
• Formos faktorius: Micro ATX
• Atmintis: 2 x DDR3 DIMM lizdai, iki 16 GB
• Saugykla: SATA II ir SATA III (6 Gbps)
• USB: USB 3.2 Gen1 Type-A (iki 5 Gbps), USB 2.0 palaikymas
• Vaizdo išvestis: HDMI su HDCP, palaiko 4K2K raiškas, kai palaiko procesoriaus integruota grafika
• Garsas: HD Audio
• Tinklas: Gigabit Ethernet (įmontuotas)
• Patvarumas / savybės: itin patvarūs kietojo kūno kondensatoriai, drėgmei atspari PCB, ESD apsauga, OC/OV/OH apsauga, BIO-Flasher

Kaip naudoti

Įdiekite Biostar H81MHV3 3.0 į suderinamą mikro ATX korpusą ir pritvirtinkite prie atraminių stovų. Įdėkite suderinamą LGA1150 procesorių ir uždėkite rekomenduojamą procesoriaus aušintuvą, tada įdėkite iki dviejų DDR3 modulių, atitinkančių palaikomas specifikacijas. Prijunkite SATA saugojimo įrenginius prie SATA prievadų ir prijunkite priekinio skydelio bei galinio I/O laidus pagal pagrindinės plokštės vadovą. Prijunkite ekraną per įmontuotą HDMI prievadą vaizdo išvesčiai ir naudokite USB 3.2 Gen1 prievadus didelės spartos periferiniams įrenginiams. Naudokite BIO-Flasher įrankį su USB laikmena, kurioje yra BIOS failas, kad atnaujintumėte programinę aparatinę įrangą prieš diegdami operacinę sistemą, jei reikia.

Rekomendacijos

Naudokite atminties modulius, atitinkančius pagrindinės plokštės DDR3 specifikacijas ir neviršijančius 16 GB maksimumo. Patikimam ilgalaikiam veikimui naudokite kokybiškus maitinimo šaltinius ir aušinimą, laikykite plokštę mažai drėgnoje aplinkoje ir atlikite BIOS atnaujinimus naudodami BIO-Flasher, kai rekomenduoja Biostar, kad užtikrintumėte suderinamumą ir saugumą.
