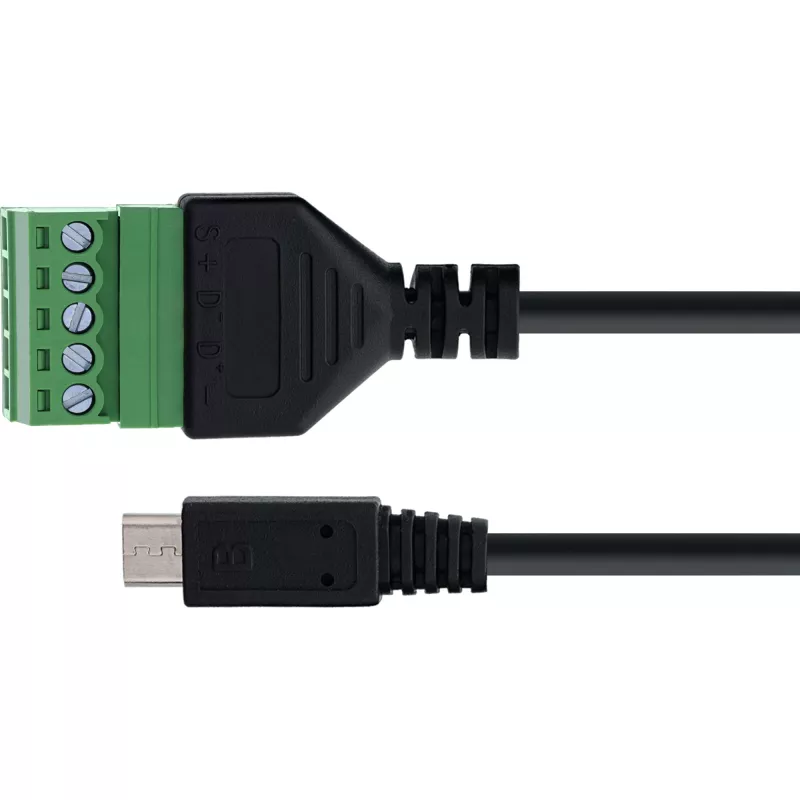

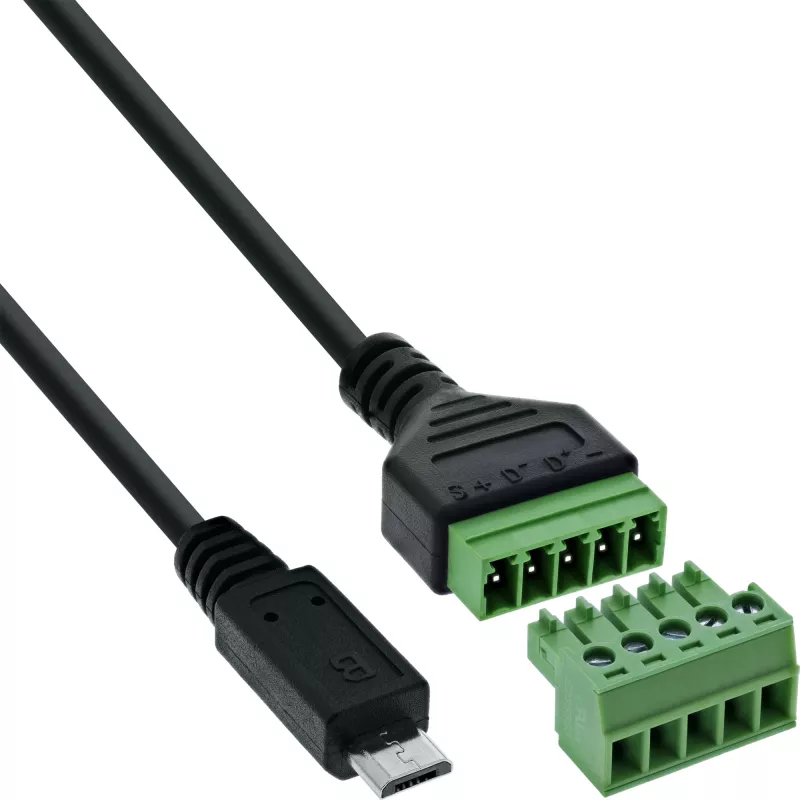

InLine 92504C laido jungtis Micro USB / gnybtų blokas, 5 kontaktų, juoda, žalia

Sutaupoma laiko montuojant: Greitas laidų prijungimas varžtiniais gnybtais, skirtais 16–26 AWG – įrankiu, naudojant plokščią atsuktuvą ≤ 2,5 mm.
Integruotas USB laidas lanksčiam naudojimui: 1 metro jungiamasis laidas prijungia sistemas iš karto – be papildomų priedų ar litavimo.
Aiškus gnybtų priskyrimas ir saugus kontaktas: 5 kontaktų gnybtai su prispaudimo plokštele, aiškiai pažymėti 1: –, 2: D+, 3: D–, 4: +, 5: S (ekranas) – idealiai tinka techninei priežiūrai, testavimui ir prototipų kūrimui.
Universaliam naudojimui pramonėje: greitam USB 2.0 signalų prijungimui bandymo įrenginiuose, laboratorijose, diegimo metu ar gedimų diagnostikai – be litavimo.
Aukšta signalų kokybė: Izoliacijos varža ≥ 10 MΩ esant 300 V nuolatinei srovei ir vardinė srovė 0,7 A vienam kontaktui užtikrina patikimą signalų perdavimą – net ir esant nuolatinei apkrovai bei pramoninėje aplinkoje.

InLine® Micro USB 2.0 gnybtų bloko adapteris su 5 laidų jungiamuoju kabeliu sujungia USB jungiamumo privalumus su atvirų signalų laidų lankstumu. Micro USB jungtis tiesiogiai prijungta prie 5 kontaktų varžtinio gnybto – idealiai tinka bandymo stendams, diagnostiniams įrenginiams, įterptinėms sistemoms ar laboratorijoms.
Gnybtai yra aiškiai pažymėti (1: maitinimo minusas, 2: D+, 3: D–, 4: maitinimo pliusas, 5: ekranas) ir užtikrina aiškų bei patikimą signalų paskirstymą. 16–26 AWG prijungimo diapazonui naudojami prispaudimo plokštelės varžtiniai gnybtai su 5,0 mm atstumais. Prijungimas atliekamas įrankiu – plokščiu atsuktuvu ≤ 2,5 mm.
Integruotas jungiamasis laidas (1 m) sumažina laidų montavimo pastangas ir padidina mobilumą – pvz., mobiliesiems bandymo prietaisams, kūrimo plokštėms ar mašinų prijungimui. EVA izoliacinis sluoksnis suteikia papildomą apsaugą montuojant ant laidžių paviršių.

USB sąsaja: Micro USB 2.0, kištukas
Laido ilgis: apie 1 m (PVC, stacionariai integruotas)
Kontaktų skaičius / priskyrimas: 5 gnybtai / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Jungimo technologija: Varžtinis gnybtas su prispaudimo plokštele, 5,0 mm žingsniu
Prijungimo diapazonas: 16–26 AWG
Įjungimas: Plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė: 0,7 A vienam kontaktui
USB darbinė įtampa (VBUS): 5 V nuolatinė
Bandymo įtampa (izoliacijos varža): 300 V kintamoji / 1 minutė
Izoliacijos varža: ≥ 10 MΩ esant 300 V nuolatinei
Darbinė temperatūra: –20 °C iki +105 °C
Izoliacinis sluoksnis: EVA izoliacija apačioje
Matmenys: Gnybtų blokas apie 50 × 21,2 × 18,4 mm (ilgis × plotis × aukštis)

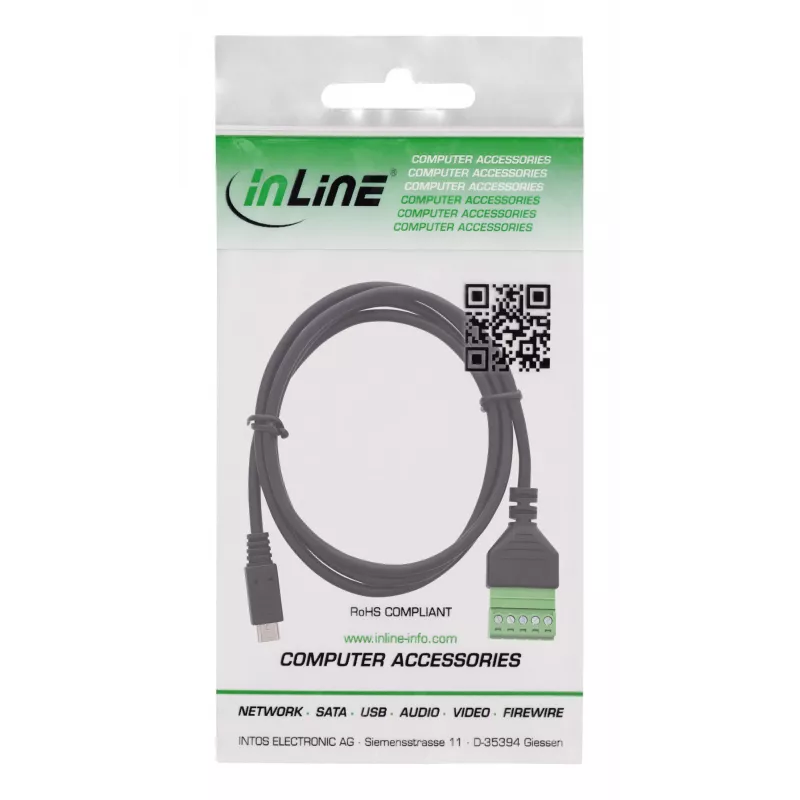

InLine 92504C. Jungtis (-ys): Micro USB / gnybtų blokas, 5 kontaktų, Gaminio spalva: Juoda, žalia, Jungties lytis: Kištukas/Lizdas. Atitikties sertifikatai: RoHS, TÜV ženklas. Matmenys (P×G×A): 20 x 1000 x 11 mm, Svoris: 31 g, Laido ilgis: 1 m. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 100 mm, Pakuotės gylis: 165 mm. Kilmės šalis: Taivanas

Kaip naudoti

Prijunkite micro USB kištuką prie pagrindinio įrenginio arba prietaiso. Nuimkite izoliaciją nuo laidų galų pagal nurodytą 16–26 AWG diapazoną, įkiškite juos į atitinkamas pažymėtas gnybtų pozicijas (nuo 1 iki 5) ir pritvirtinkite kiekvieną laidą priverždami varžtinį gnybtą plokščiu atsuktuvu (≤ 2,5 mm). Įsitikinkite, kad kabelio vedimas ir EVA izoliuota apačia nesiliečia su aštriomis laidžiomis briaunomis. Stacionariai integruotas laidas pašalina poreikį papildomoms jungtims ar litavimui.

Rekomendacijos

Naudokite adapterį laikiniems ar pusiau nuolatiniams sujungimams bandymų, diagnostikos ar prototipų kūrimo aplinkoje. Nuolatinei aukštos srovės paskirčiai rinkitės tinkamus USB laidus ir patikrinkite, ar 0,7 A vienam kontaktui atitinka jūsų galios reikalavimus. Saugokite jungtį ir gnybtus nuo skysčių bei patikrinkite sujungimus prieš įjungdami maitinimą.
