InLine 92503A laido jungtis Gnybtų blokas, VGA (HD15) Mėlyna, Žalia

Laiko taupymas montuojant: Greitas laidų sujungimas per varžtinius gnybtus, skirtus 18–26 AWG laidams – naudojant plokščią atsuktuvą ≤ 2,5 mm.
Stabilus sujungimas dėl varžtinio fiksavimo: VGA lizdas (HD15) turi montavimo sriegį (UNC #4-40), kuris užtikrina patikimą mechaninį fiksavimą su atitinkamomis jungtimis – atsparus vibracijai ir patvarus.
Universalūs pramoniniai pritaikymai: Puikiai tinka signalo perdavimui vizualizacijos, bandymų stenduose, laboratorijose, valdymo sistemose ir prototipų kūrime.
Kompaktiškas dizainas: Tik 63,8 mm pločio gnybtų blokas gali būti taupiai integruojamas į esamas sistemas – net ten, kur erdvė ribota.
Aukšta signalo kokybė: Izoliacijos varža ≥ 10 MΩ esant 300 V DC ir 0,7 A vardinė srovė vienam kaiščiui užtikrina patikimą signalo perdavimą – net esant nuolatinei apkrovai ir pramoninėje aplinkoje.

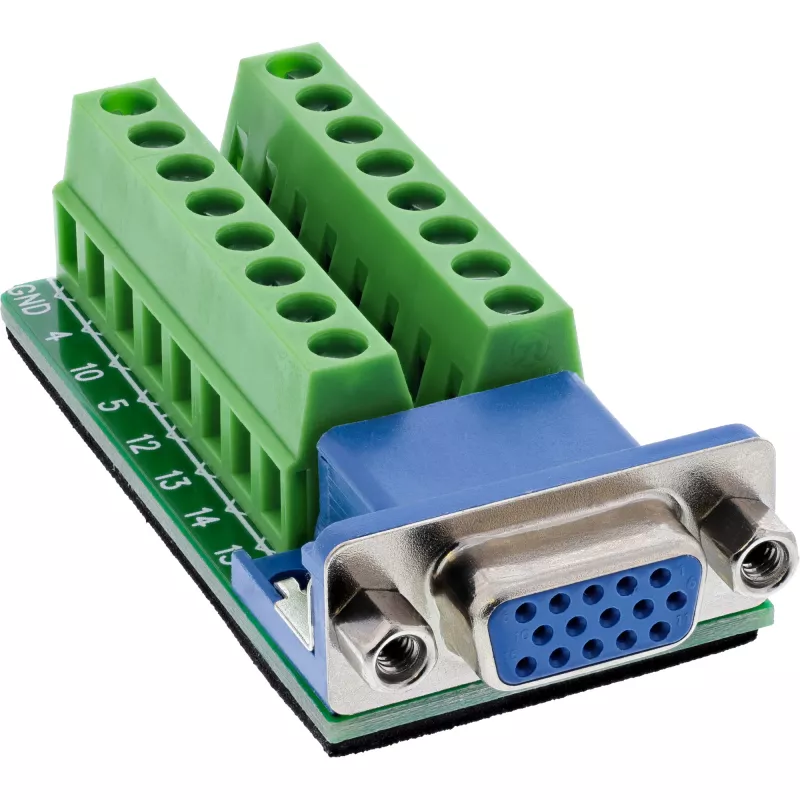

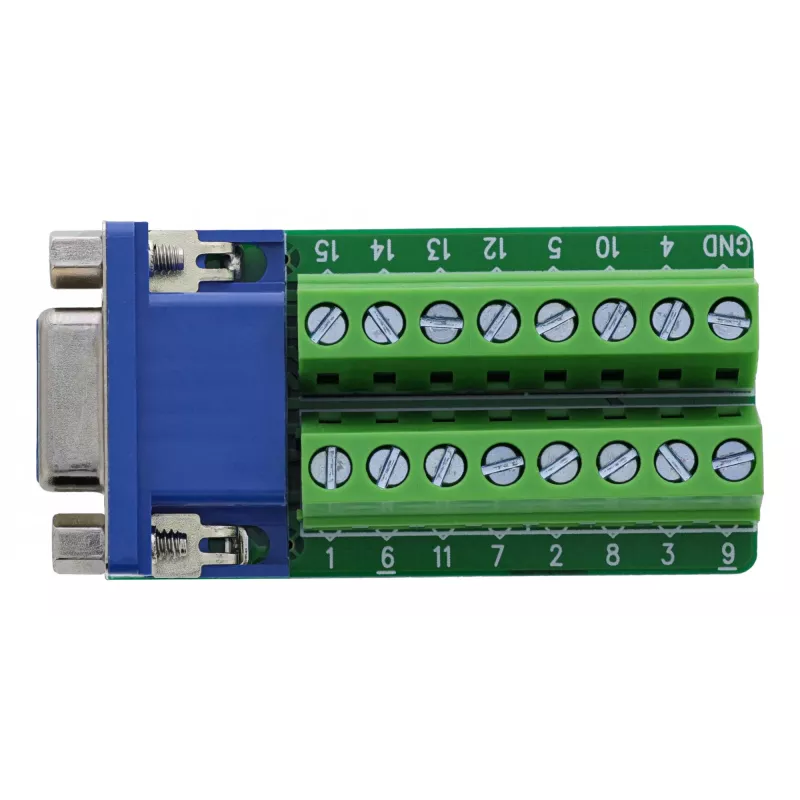

InLine® VGA (HD15) gnybtų blokas su lizdu, dviejų eilių konstrukcijos, yra praktiškas sprendimas atviram analoginių vaizdo ar valdymo signalų sujungimui – pvz., bandymų stenduose, laboratorijose ar prototipų kūrime. Varžtiniai gnybtai su prispaudžiamąja plokštele leidžia prijungti pavienius 18–26 AWG laidus be litavimo ar specialių įrankių. Įjungiama naudojant plokščią atsuktuvą ≤ 2,5 mm.
VGA lizde yra integruotas montavimo sriegis (UNC #4-40), kuris užtikrina patikimą mechaninį sujungimą su atitinkamomis jungtimis – net vibracijos ar dažno judėjimo atveju. Dėl kompaktiško dizaino, kurio ilgis tik 63,8 mm, jį galima taupiai integruoti, pvz., korpusuose ar bandymų sąrankose. EVA izoliacinis sluoksnis suteikia papildomą apsaugą montuojant ant laidžių paviršių.

VGA sąsaja:HD15, moteriškoji jungtis, 2 eilės
Sujungimo technologija:Varžtinis gnybtas su prispaudžiamąja plokštele
Sujungimo diapazonas:18–26 AWG
Įjungimas:Su plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė: 0,7 A vienam kaiščiui
Maks. darbinė įtampa: 100 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ @ 300 V DC
Darbinė temperatūra:–20 °C iki +105 °C
Izoliacinis sluoksnis:EVA izoliacija apačioje
Matmenys:apytiksliai 64 × 31 × 18 mm (I × P × A)

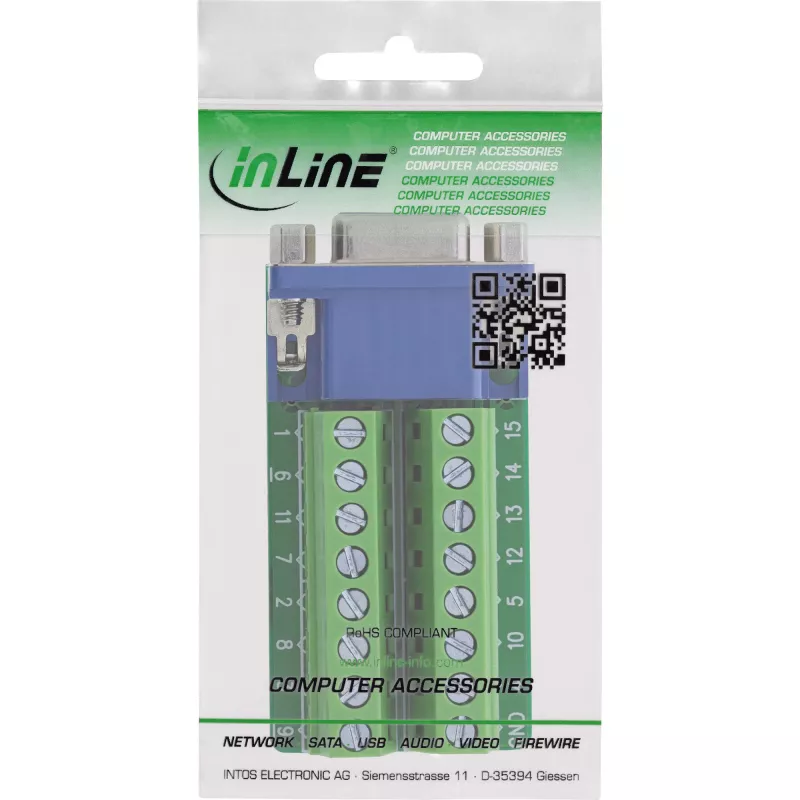

InLine 92503A. Jungtis (-ys): Gnybtų blokas, VGA (HD15), Produkto spalva: Mėlyna, Žalia, Jungties tipas: Moteriškoji. Atitikties sertifikatai: TÜV ženklas, RoHS. Matmenys (P x G x A): 31 x 64 x 18 mm, Svoris: 34 g, Plotis: 31 mm. Kiekis pakuotėje: 1 vnt., Pakuotės plotis: 100 mm, Pakuotės gylis: 165 mm. Kilmės šalis: Taivanas
