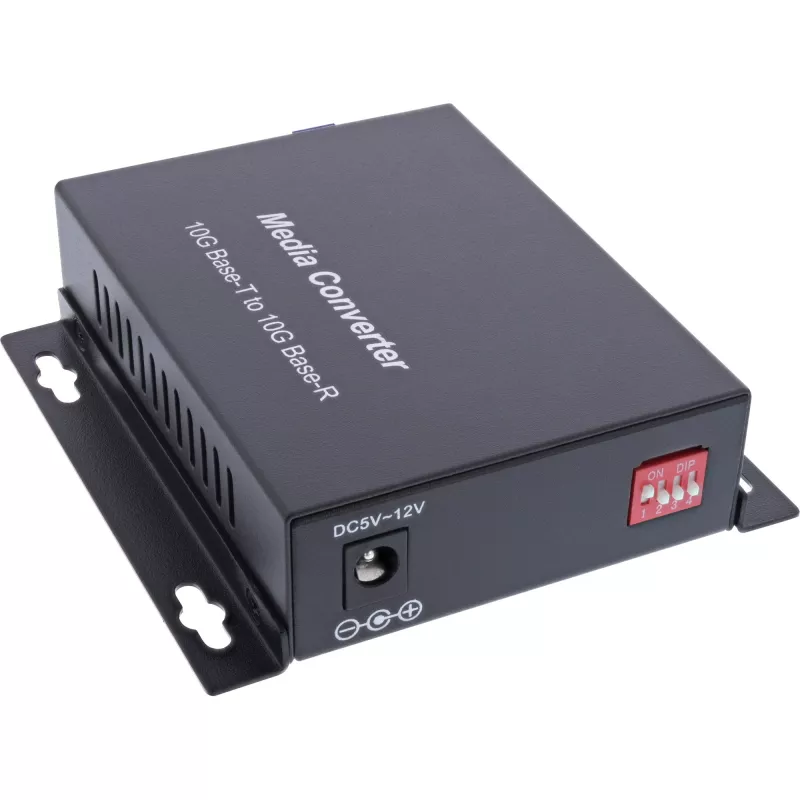

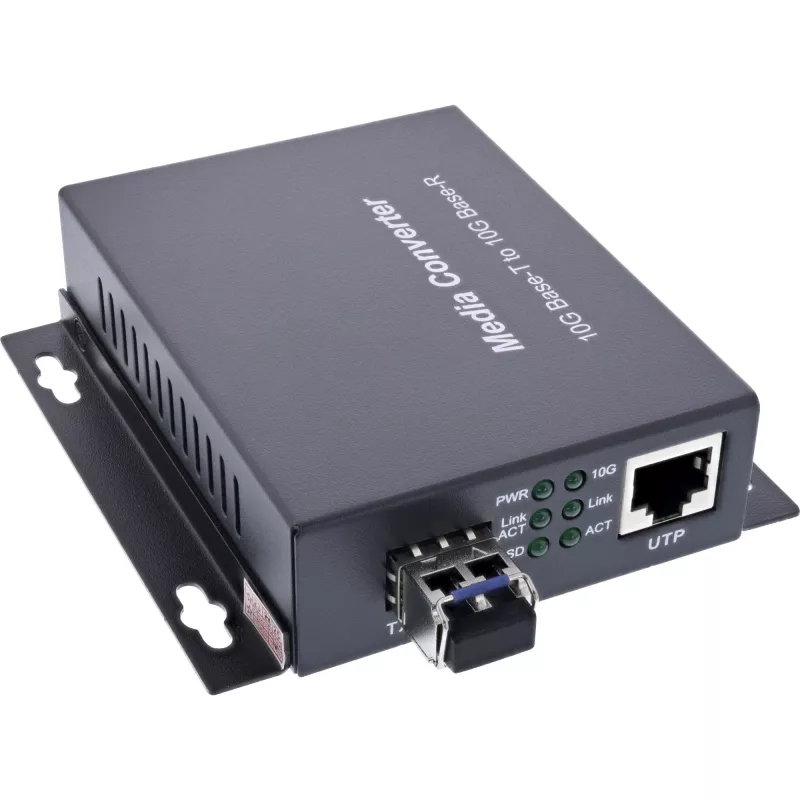

InLine 66659F tinklo medijos keitiklis 10000 Mbit/s 1310 nm Vienmodis Juodas

Efektyvus medijos keitiklis lengvam tinklo perkėlimui iš vario į šviesolaidį
Palaiko 10 Gb/s perdavimo spartą, užtikrinančią aukštą tinklo našumą
Link Fault Pass Through (LFP) funkcija lengvai priežiūrai
Mažas energijos suvartojimas ir stabilus veikimas ilgą laiką
„Plug-and-play“ sprendimas lengvam įdiegimui

„InLine®“ tinklo medijos keitiklis leidžia ekonomiškai perkelti ar išplėsti esamus tinklus, konvertuojant elektrinius vario signalus į optinius šviesolaidinius signalus. Tai leidžia tinklus, kurių atstumas iki 10 km, sujungti per vienmodį šviesolaidį.
Įrengtas integruotu aukštos kokybės branduoliu, transliacijų audros valdymu ir IEEE 802.3x srauto valdymu, šis keitiklis užtikrina stabilų ir patikimą tinklo ryšį. Integruotas CRC klaidų tikrinimas optimizuoja signalo kokybę ir sumažina duomenų praradimą. Medijos keitiklis taip pat siūlo Link Fault Pass Through (LFP) funkciją, palengvinančią priežiūros darbus ir leidžiančią anksti aptikti tinklo klaidas.
Kompaktiška konstrukcija su RJ45 prievadu vytos poros jungtims ir SFP prievadu šviesolaidžiui daro įrenginį lanksčiai naudojamą. Dėl mažos šilumos generacijos ir mažo energijos suvartojimo keitiklis užtikrina ilgalaikį ir be trikdžių veikimą.
Techninės specifikacijos:

Palaikomos perdavimo spartos:
Vytos poros: 10/100/1000 Mb/s (10/100/1000Base-T), 2.5/5/10 Gb/s (2.5/5/10GBase-T)
Šviesolaidis: 10 Gb/s (10GBase-R)

Maksimalus perdavimo atstumas: 10 km (vienmodis šviesolaidis)
Bangos ilgis: 1310nm
UTP prievadas: vytos poros RJ45 lizdas
Šviesolaidžio jungtis: SFP modulio prievadas
Būsenos šviesos diodai ryšio stebėjimui
Darbo temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Drėgmė: 5% - 80%, be kondensacijos
Matmenys: apie 94 x 93.3 x 26 mm (su tvirtinimo laikikliais)
Išorinis kištukinis maitinimo šaltinis: 12 V DC/1 A

Pristatymo apimtis:

1x „InLine®“ tinklo medijos keitiklis su tvirtinimo laikikliais

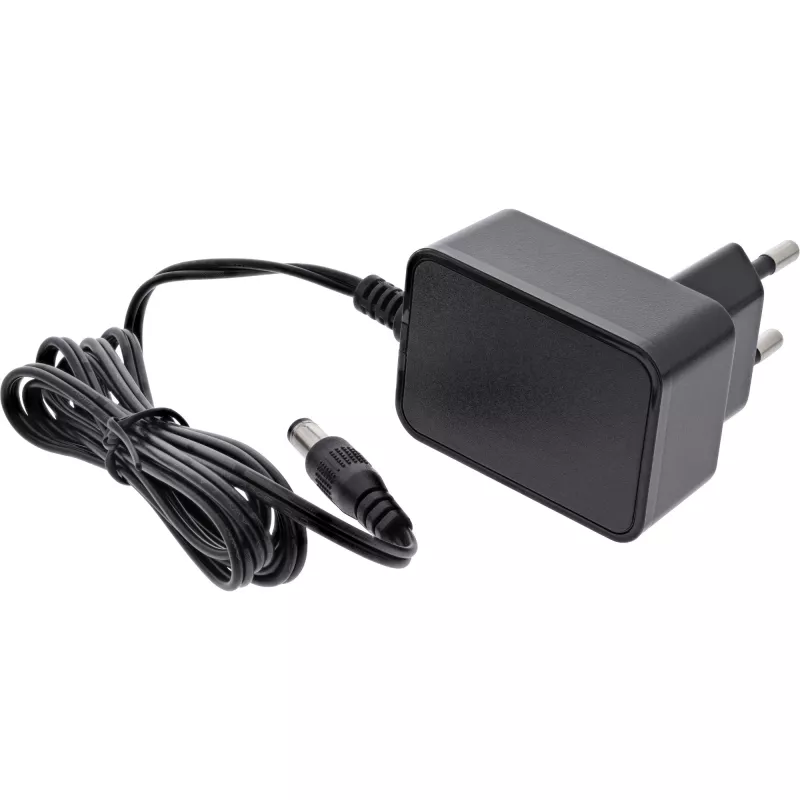

1x kištukinis maitinimo šaltinis 12 V DC / 1 A
1x 4 vnt. varžtų ir sieninių kištukų rinkinys
1x instrukcijų vadovas (vokiečių / anglų)
Iš anksto įdiegtas SFP modulis

InLine 66659F. Maksimali duomenų perdavimo sparta: 10000 Mbit/s, Keitiklio įvesties sąsają: 10Base-T, 10GBase-T, 100Base-T, 1000Base-T, Keitiklio išvesties sąsają: 10GBASE-R. Maksimalus perdavimo atstumas: 10000 m, Bangos ilgis: 1310 nm, Šviesolaidžio režimo struktūra: Vienmodis. Šviesos diodų indikatoriai: Būsena, Gaminio spalva: Juoda. Šviesolaidžio jungtis: SFP+, LCD, Ryšio technologija: Laidinis. Išėjimo įtampa: 12 V, Išėjimo srovė: 1 A

Kaip naudoti

Pritvirtinkite medijos keitiklį naudodami pateiktus laikiklius arba pastatykite ant stabilaus paviršiaus. Įkiškite iš anksto įdiegtą SFP modulį į SFP prievadą ir prijunkite vienmodį šviesolaidžio kabelį prie SFP. Prijunkite Ethernet įrenginį prie RJ45 UTP prievado. Įjunkite 12V DC/1A maitinimo adapterį ir patikrinkite veikimą per būsenos šviesos diodus. Naudokite Link Fault Pass Through (LFP) trikčių šalinimui ir ryšio būsenos perdavimui tarp šviesolaidžio ir vario pusių.

Rekomendacijos

Patikimam 10 Gb/s veikimui naudokite vienmodį šviesolaidį, pritaikytą 1310 nm bangos ilgiui, ir laikykite šviesolaidžio jungtis švarias. Įrenkite keitiklį aplinkoje, atitinkančioje nurodytus temperatūros ir drėgmės diapazonus, ir užtikrinkite tinkamą ventiliaciją, kad būtų palaikoma žema darbo temperatūra.
