InLine 66659E tinklo medijos keitiklis 10000 Mbit/s 850 nm daugiamodis juodas

Efektyvus medijos keitiklis lengvam tinklo perkėlimui nuo vario prie šviesolaidžio
Palaiko 10 Gb/s perdavimo spartą aukštam tinklo našumui
Link Fault Pass Through (LFP) funkcija lengvai priežiūrai
Mažas energijos suvartojimas ir stabilus veikimas ilgą laiką
„Plug-and-play“ sprendimas lengvam įrengimui

„InLine®“ tinklo medijos keitiklis suteikia ekonomišką esamų tinklų perkėlimą ar išplėtimą, paverčiant elektrinius vario signalus į optinius šviesolaidinius signalus. Tai leidžia tinklams su atstumu iki 300 m būti sujungtiems per daugiamodę šviesolaidžio optiką.
Įrengtas integruotu aukšto našumo branduoliu, transliacijų audros valdymu ir IEEE 802.3x srauto valdymu, šis keitiklis užtikrina stabilų ir patikimą tinklo ryšį. Integruota CRC klaidų patikra optimizuoja signalo kokybę ir sumažina duomenų praradimą. Medijos keitiklis taip pat siūlo Link Fault Pass Through (LFP) funkciją, palengvinančią priežiūros darbus ir anksti aptinkančią tinklo klaidas.

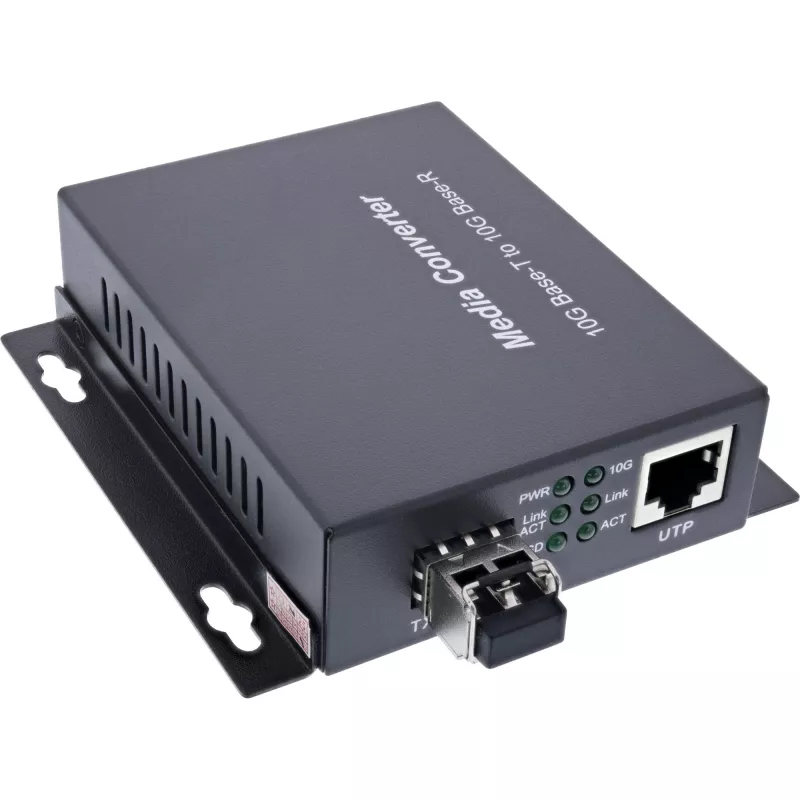

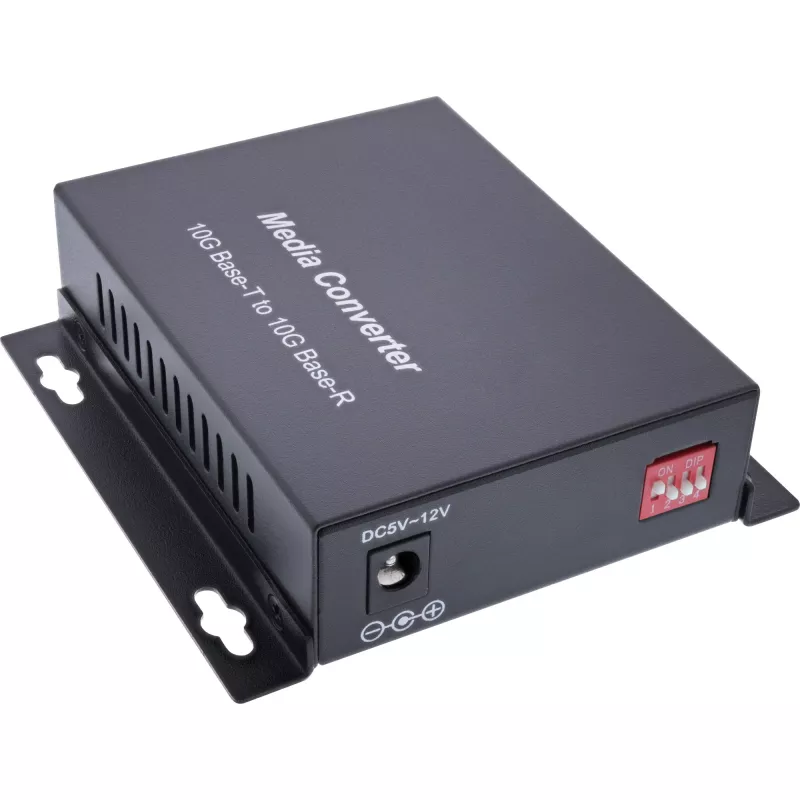

Kompaktiškas dizainas su RJ45 prievadu vytos poros jungtims ir SFP prievadu šviesolaidžiui suteikia prietaisui lankstumo. Dėl mažo šilumos generavimo ir mažo energijos suvartojimo keitiklis užtikrina ilgalaikį ir be trikdžių veikimą.
Techniniai duomenys:

Palaikomi perdavimo greičiai:
Vytos poros: 10/100/1000 Mb/s (10/100/1000Base-T), 2,5/5/10 Gb/s (2,5/5/10GBase-T)
Šviesolaidis: 10 Gb/s (10GBase-R)

Maksimalus perdavimo nuotolis: 300 m (daugiamodis šviesolaidis)
Bangos ilgis: 850nm
UTP prievadas: vytos poros RJ45 lizdas
Šviesolaidinė jungtis: SFP modulio prievadas
Būsenos šviesos diodai ryšio stebėjimui
Darbo temperatūra: 0 °C iki 55 °C
Laikymo temperatūra: -40 °C iki 70 °C
Drėgmė: 5% - 80%, be kondensacijos
Matmenys: apie 94 x 93,3 x 26 mm (įsk. tvirtinimo laikiklius)

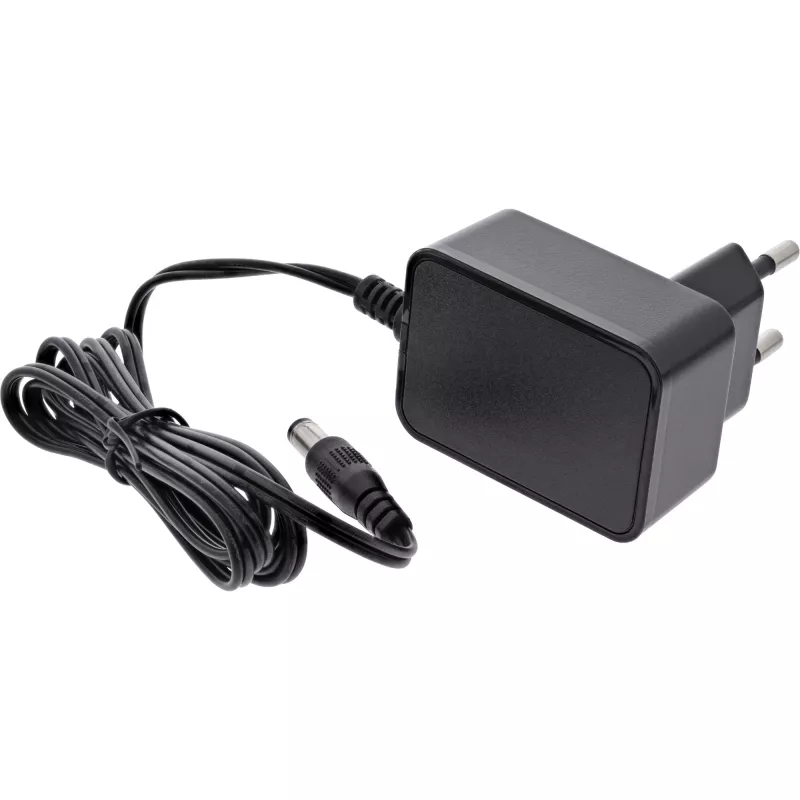

Išorinis kištukinis maitinimo šaltinis: 12 V DC/1 A

Pristatymo apimtis:

1x InLine® tinklo medijos keitiklis su tvirtinimo laikikliais
1x kištukinis maitinimo šaltinis 12V DC / 1 A
1x 4 dalių varžtų ir sieninių kištukų rinkinys
1x instrukcijų vadovas (vokiečių / anglų k.)
Iš anksto įdiegtas SFP modulis

InLine 66659E. Maksimali duomenų perdavimo sparta: 10000 Mbit/s, Keitiklio įvesties sąsaja: 10Base-T, 10GBase-T, 100Base-T, 1000Base-T, Keitiklio išvesties sąsaja: 10GBASE-R. Maksimalus perdavimo nuotolis: 300 m, Bangos ilgis: 850 nm, Skaidulos režimo struktūra: Daugiamodis. Šviesos diodų indikatoriai: Būsena, Gaminio spalva: Juoda. Šviesolaidinė jungtis: LCD, SFP+, Ryšio technologija: Laidinė. Išėjimo įtampa: 12 V, Išėjimo srovė: 1 A

Kaip naudoti

Sumontuokite medijos keitiklį naudodami pridedamus laikiklius arba pastatykite ant lygaus paviršiaus. Prijunkite vytos poros Ethernet kabelį prie RJ45 prievado ir įkiškite šviesolaidžio jungtį į SFP prievadą (SFP yra iš anksto įdiegtas). Prijunkite išorinį 12V DC/1A maitinimo šaltinį prie prietaiso ir elektros lizdo. Stebėkite būsenos šviesos diodus, kad patikrintumėte maitinimą ir ryšį/veiklą; sukonfigūruokite prijungtus tinklo įrenginius pagal poreikius 10GBase-T ar suderinamam greičiui. Naudokite Link Fault Pass Through (LFP) funkciją gedimų šalinimui, kai ryšys nutrūksta.

Rekomendacijos

Įrenkite keitiklį vėdinamoje, be dulkių aplinkoje laikydamiesi nurodytų darbo temperatūros ir drėgmės diapazonų. Naudokite daugiamodį šviesolaidį ir suderinamus SFP modulius, kaip pateikta; patikrinkite kabelių kokybę ir RJ45 ekranavimą patikimam 10GBase-T veikimui. Reguliariai tikrinkite šviesos diodų indikatorius ir tvirtai pritvirtinkite, kad išvengtumėte mechaninio įtempimo.
