InLine 4x4 Multi-View HDMI Matrix Switch 4 IN 4 OUT Video Wall FullHD

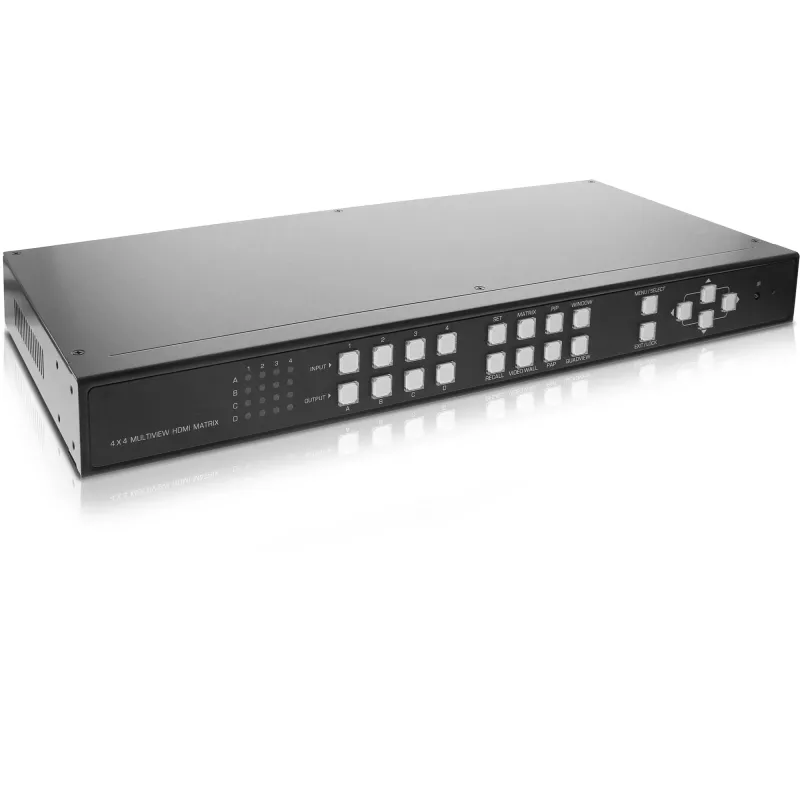

InLine 4x4 kelių rodinių HDMI matricos perjungiklis 57830I prijungia iki keturių HDMI šaltinių prie keturių HDMI ekranų ir palaiko kelis rodymo režimus, įskaitant matricą, PIP (vaizdas vaizde), PAP, keturių rodinių, langų režimą ir 2x2 vaizdo sieną. Jis apdoroja Full HD įvestį ir gali rodyti vieną šaltinį per 2x2 vaizdo sieną. Valdymo parinktys apima priekinio skydelio mygtukus, IR nuotolinio valdymo pultą, USB (pelė/klaviatūra) ir RS-232. Įrenginys montuojamas į stovą (19") ir yra kompaktiškame juodame korpuse, tinkamame prezentacijoms, renginiams ar namų kino sistemoms.

Privalumai

Perjungiklis užtikrina lankstų keturių HDMI įvesčių nukreipimą į keturias išvestis su nepriklausomu susiejimu ir šešiais pasirenkamais rodymo režimais įvairioms konfigūracijoms. Jis palaiko vaizdo vaizde ir kelių langų išdėstymus, tikrą vaizdo sienos režimą 2x2 konfigūracijoms bei kelias valdymo sąsajas (priekinis skydelis, IR nuotolinio valdymo pultas, USB ir RS-232). Galima išsaugoti iki aštuonių pasirinktinių išankstinių nustatymų ir juos greitai iškviesti, o ekrano rodymas (OSD) padeda pasirinkti šaltinį ir programuoti. 19" formos faktorius leidžia lengvai montuoti serverių ar AV stovuose.

Tinka

• Konferencijų salėms ir susitikimų erdvėms
• Renginių ir parodų įrenginiams
• Mažmeninės skaitmeninės iškabos ir valdymo patalpoms
• Namų kino sistemoms, kurioms reikia kelių šaltinių ir ekranų
• Mažoms vaizdo sienų konfigūracijoms (2x2)

Pagrindinės specifikacijos

• Modelis: InLine 4x4 kelių rodinių HDMI matricos perjungiklis 57830I
• Įvestys / išvestys: 4 HDMI įvestys, 4 HDMI išvestys
• Palaikomi rodymo režimai: Matrica, PIP, PAP, keturių rodinių, langų režimas, vaizdo siena (2x2)
• Maksimali vieno ekrano palaikoma skiriamoji geba: Full HD (1920 x 1080); vaizdo sienos režimas leidžia sujungti į 3840 x 2160 (2x2)

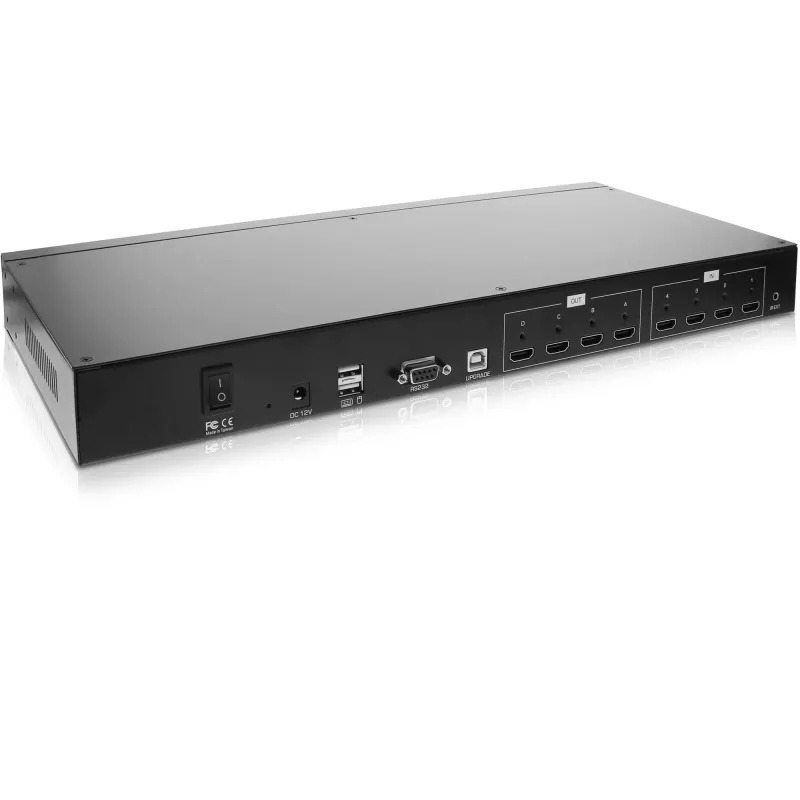

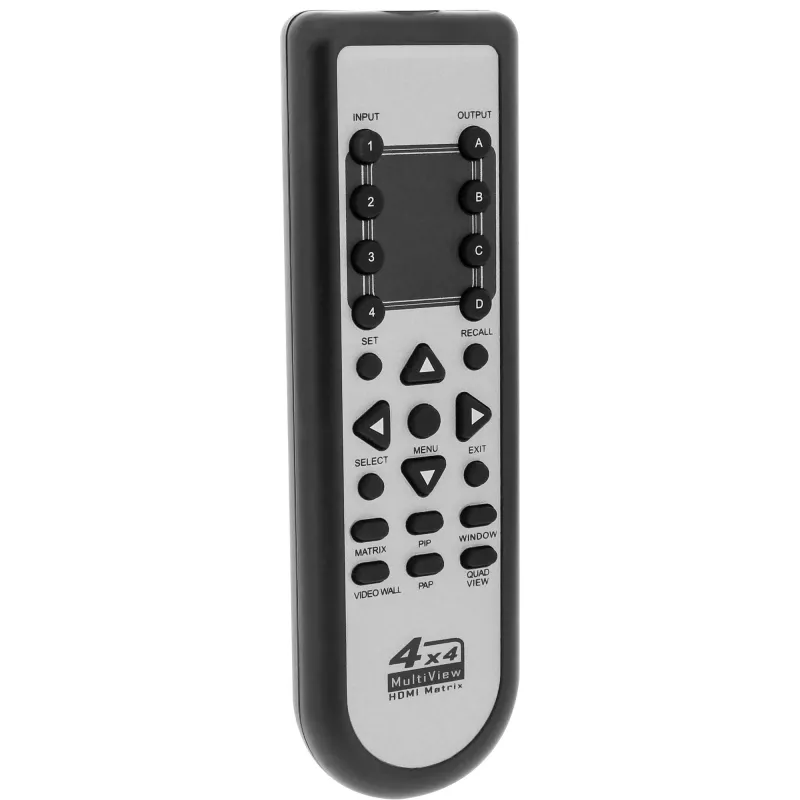

• Valdymo sąsajos: Priekinio skydelio mygtukai, IR nuotolinio valdymo pultas, USB (pelė/klaviatūra), RS-232
• Stovo dydis: 19"
• Spalva: juoda

Kaip naudoti

Įdiekite įrenginį į 19" stovą arba pastatykite ant stabilaus paviršiaus, prijunkite iki keturių HDMI šaltinių prie įvesties prievadų ir iki keturių ekranų prie išvesties prievadų. Naudokite priekinio skydelio mygtukus, pridedamą IR nuotolinio valdymo pultą, USB pelę/klaviatūrą arba RS-232 ryšį, kad naršytumėte OSD ir pasirinktumėte norimą rodymo režimą bei nukreipimą. Konfigūruokite PIP, PAP, keturių rodinių, langų ar vaizdo sienos režimus pagal poreikį ir išsaugokite dažnai naudojamus išdėstymus viename iš aštuonių programuojamų išankstinių nustatymų, kad galėtumėte greitai iškviesti.

Rekomendacijos

Norėdami gauti optimalių rezultatų, naudokite tinkamo ilgio ir kokybės HDMI kabelius, užtikrinkite, kad šaltinių skiriamoji geba ir ekranų galimybės būtų suderinamos su Full HD arba kombinuotų vaizdo sienų skiriamąja geba, ir patikrinkite EDID / susiejimo elgseną jungiant mišrią įrangą. Išsaugokite dažnai naudojamus išdėstymus išankstiniuose nustatymuose, kad supaprastintumėte perjungimą pristatymų ar renginių metu.
