InfiniBand / šviesolaidinis kabelis BlueOptics QFX-QSFP28-DAC-5M-BL 5m QSFP28 kištukas/kištukas

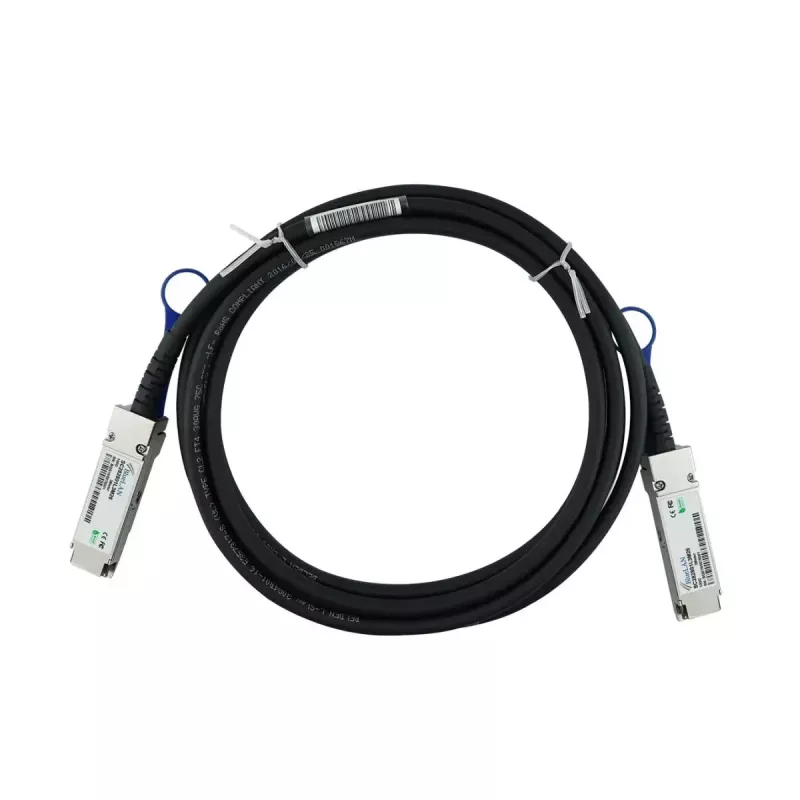

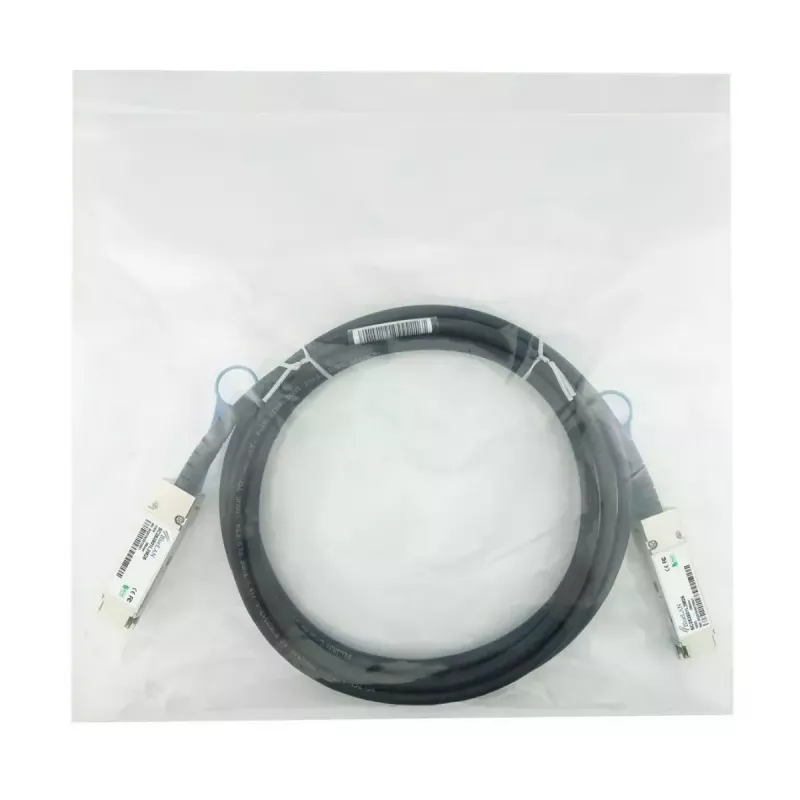

BlueOptics QFX-QSFP28-DAC-5M-BL yra 5 m tiesioginio prijungimo kabelis (DAC) QSFP28 kištukas–kištukas, skirtas trumpo nuotolio didelės spartos sujungimams duomenų centrų aplinkoje. Tai pasyvus 100GBase-CR4 dvilaidis varinis kabelis su 26 AWG laidais ir QSFP28 jungtimis, palaikantis iki 100 Gbit/s ryšį Ethernet, FCoE, Fibre Channel ir InfiniBand programoms, kai naudojama suderinama aparatinė įranga ir protokolai. Kabelis skirtas jungtims tarp stelažų arba viename stelaže ir atitinka MSA reikalavimus mechaninėms ir elektrinėms QSFP28 tiesioginio prijungimo mazgų specifikacijoms.

Privalumai

Šis QSFP28 DAC užtikrina mažo vėlinimo elektrinį perdavimą su minimaliomis energijos sąnaudomis, palyginti su aktyviais optiniais moduliais, siūlydamas paprastą ir patikimą fizinį sluoksnį 100G jungtims. Jo 5 m ilgis tinkamas gretimiems stelažams arba įrenginiams tame pačiame stelaže sujungti, išlaikant signalo vientisumą dėl MSA reikalavimus atitinkančios konstrukcijos ir kokybiškų komponentų. Pasyvi dvilaidė konstrukcija lemia mažą gedimų dažnį ir sumažintą priežiūrą, palyginti su sudėtingesniais aktyviais siųstuvais-imtuvais.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite BlueOptics QSFP28 DAC, įkišdami kiekvieną QSFP28 kištuką į atitinkamą QSFP28 prievadą jungiamuose įrenginiuose, užtikrindami, kad jungties skląstis užsifiksuotų. Patvirtinkite, kad abu galiniai taškai palaiko pasyvų DAC veikimą ir atitinkamą 100G protokolą (pavyzdžiui, 100GBase-CR4 arba palaikomus InfiniBand režimus). Pasyviam veikimui nereikia išorinio maitinimo ar optinių siųstuvų-imtuvų; po fizinio prijungimo patikrinkite ryšio būseną ir suderinkite greitį / nustatymus per priimančiojo įrenginio valdymo sąsają.

Rekomendacijos

Naudokite šį pasyvų QSFP28 DAC tik trumpo nuotolio jungtims; ilgesniems atstumams arba kai reikalinga optinė izoliacija, rinkitės tinkamą optinį siųstuvą-imtuvą ir šviesolaidinį kabelį. Venkite staigių lenkimų ir mechaninio poveikio kabeliui, taip pat netieskite jo šalia aukštos įtampos linijų, kad išlaikytumėte signalo vientisumą ir kabelio tarnavimo laiką.
