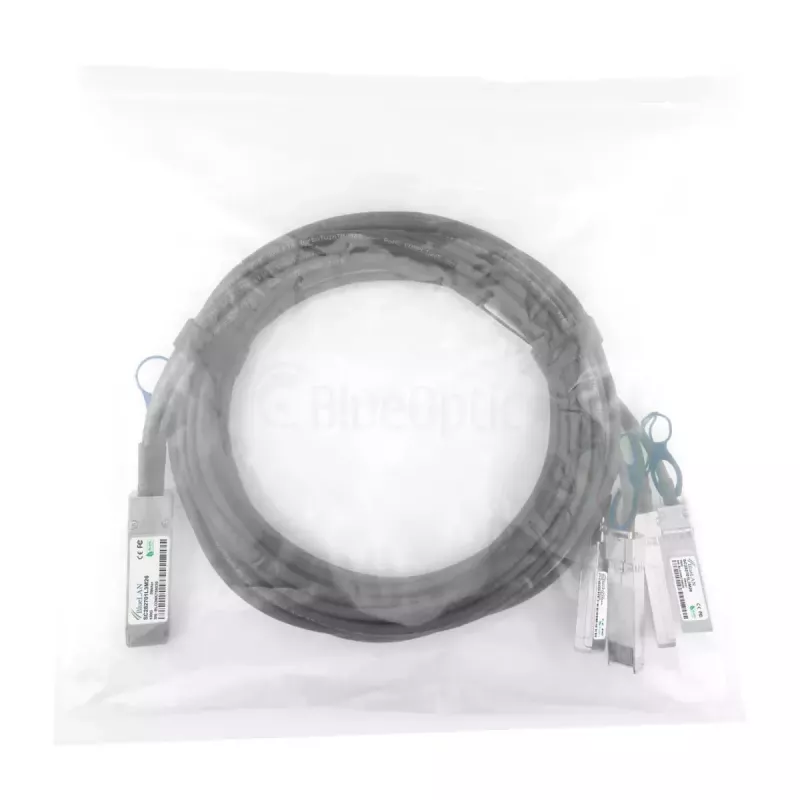

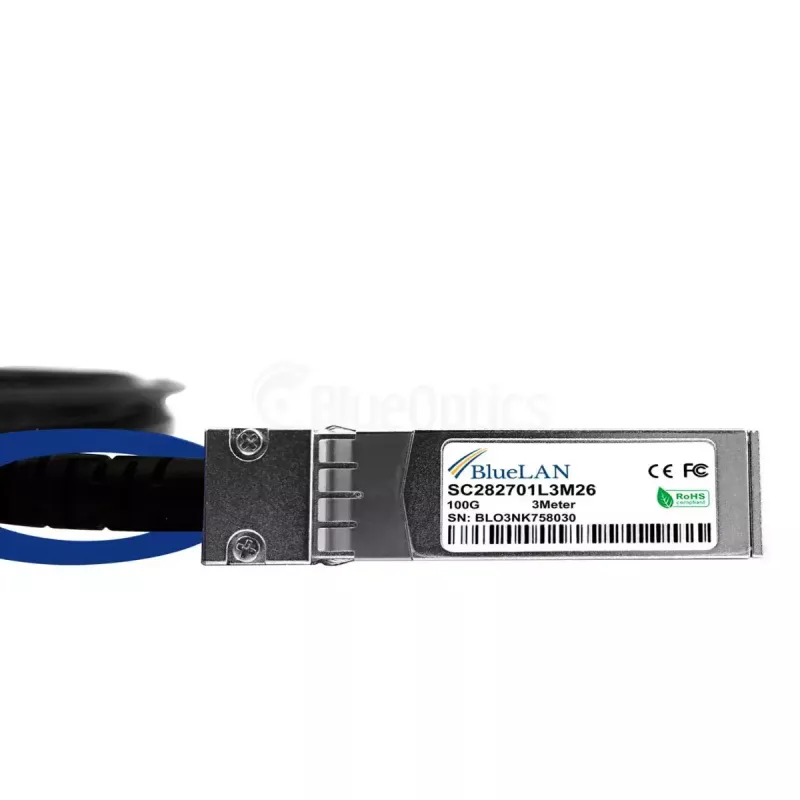

InfiniBand / šviesolaidinis kabelis BlueOptics Q28-4S28-DAC-3M-AT-BL 3 m QSFP28 4xSFP28 kištukas/kištukas

„BlueOptics Q28-4S28-DAC-3M-AT-BL“ yra 3 m ilgio QSFP28 į 4xSFP28 tiesioginio prijungimo kabelis (DAC), sukurtas didelės spartos „InfiniBand“ ir „Ethernet“ jungtims stelažuose ir gretimuose stelažuose. Šis pasyvus „twinax“ varinis išskirstomasis kabelis palaiko agreguotą 100G duomenų perdavimo spartą (4x25G linijos) ir užtikrina kompaktišką, mažos delsos ryšį tarp QSFP28 prievadų ir keturių SFP28 prievadų. Kištuko-kištuko jungties konfigūracija bei MSA reikalavimus atitinkančios mechaninės ir elektrinės sąsajos užtikrina suderinamumą su įranga, palaikančia QSFP28 išskirstomuosius DAC.

Privalumai

Kabelis pasižymi mažu energijos suvartojimu, būdingu pasyviems DAC, minimalia delsa ir nuspėjamu signalo vientisumu trumpojo nuotolio jungtims. 26 AWG „twinax“ konstrukcija ir MSA reikalavimus atitinkančios QSFP28/SFP28 sąsajos užtikrina patikimą, mechaniškai tvirtą jungtį, tinkamą duomenų centrų „top-of-rack“ ir gretimų stelažų jungtims. Naudojami išbandyti komponentai ir gamybos procesai, kad būtų išlaikytas suderinamumas ir eksploatacijos trukmė, tinkama profesionaliems tinklo diegimams.

Tinka

• Didelės spartos jungtims tarp QSFP28 prievadų ir kelių SFP28 prievadų komutatoriuose ir maršrutizatoriuose
• „Top-of-rack“ (ToR) ir gretimų stelažų instaliacijoms duomenų centruose
• Serverio prie komutatoriaus arba komutatoriaus prie saugojimo sistemos trumpojo nuotolio jungtims
• „InfiniBand“ ir „Ethernet“ taikymams iki 100 G agreguoto pralaidumo 3 m atstumu

Pagrindinės specifikacijos

• Ilgis: 3 metrai
• Jungčių konfigūracija: QSFP28 (kištukas) į 4 × SFP28 (kištukas)
• Palaikomi protokolai: 100GBase-CR4 / 4×25GBASE-CR, suderinama su „InfiniBand“
• Kabelio tipas: Pasyvus „twinax“ varinis (DAC)
• Laido skersmuo: 26 AWG
• MSA atitiktis: QSFP28 išskirstomojo DAC mechaninės ir elektrinės specifikacijos
• Įprastas naudojimo atstumas: trumpojo nuotolio stelažų / gretimų stelažų jungtys

Kaip naudoti

Prijunkite QSFP28 galą į suderinamą QSFP28 prievadą, o kiekvieną SFP28 kištuką – į atitinkamus SFP28 prievadus tiksliniame įrenginyje. Įsitikinkite, kad abu įrenginiai palaiko pasyvius QSFP28-į-SFP28 išskirstomuosius DAC ir numatytą ryšio greitį bei protokolą. Nutieskite kabelį vengdami staigių lenkimų ir mechaninio įtempimo; naudokite tinkamą kabelių tvarkymą, kad išlaikytumėte lenkimo spindulį ir išvengtumėte jungčių apkrovos. Prieš įjungdami ar išjungdami, išjunkite maitinimą arba laikykitės karštojo prijungimo procedūrų pagal įrenginio dokumentaciją, jei to reikalauja aparatinės įrangos gamintojas.

Rekomendacijos

Patikrinkite įrenginio suderinamumą su QSFP28 išskirstomaisiais DAC pagal gamintojo dokumentaciją ir, jei įmanoma, prieš didelio masto diegimą išbandykite pavyzdį su savo tiksline įranga. Laikykitės rekomenduojamo kabelio lenkimo spindulio, venkite drėgmės ar ėsdinančios aplinkos ir naudokite trumpojo nuotolio jungtyse, kur palaikomi pasyvūs DAC, kad pasinaudotumėte maža delsa ir mažu energijos suvartojimu.
