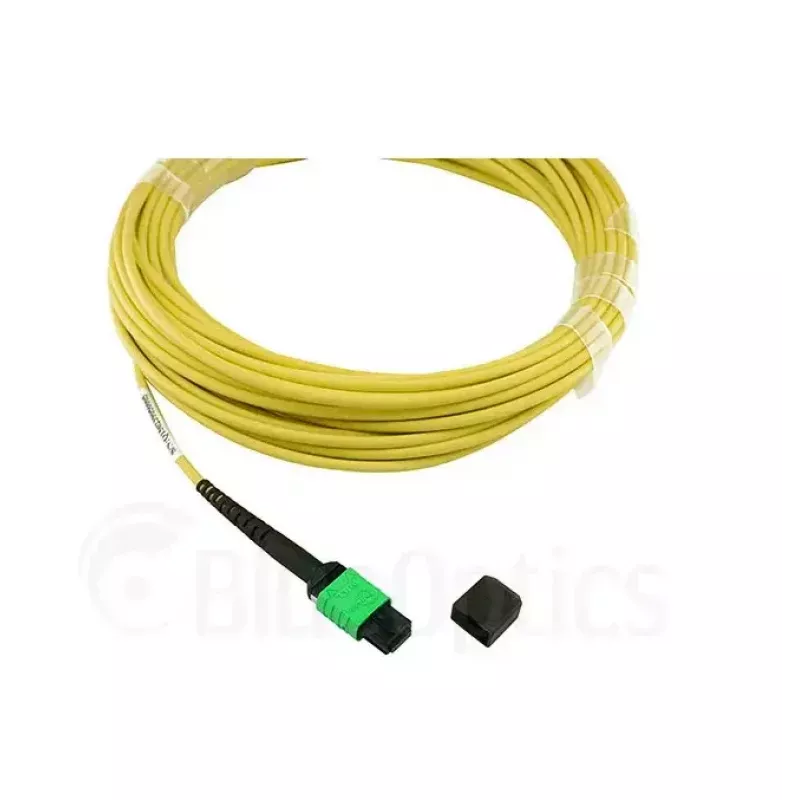

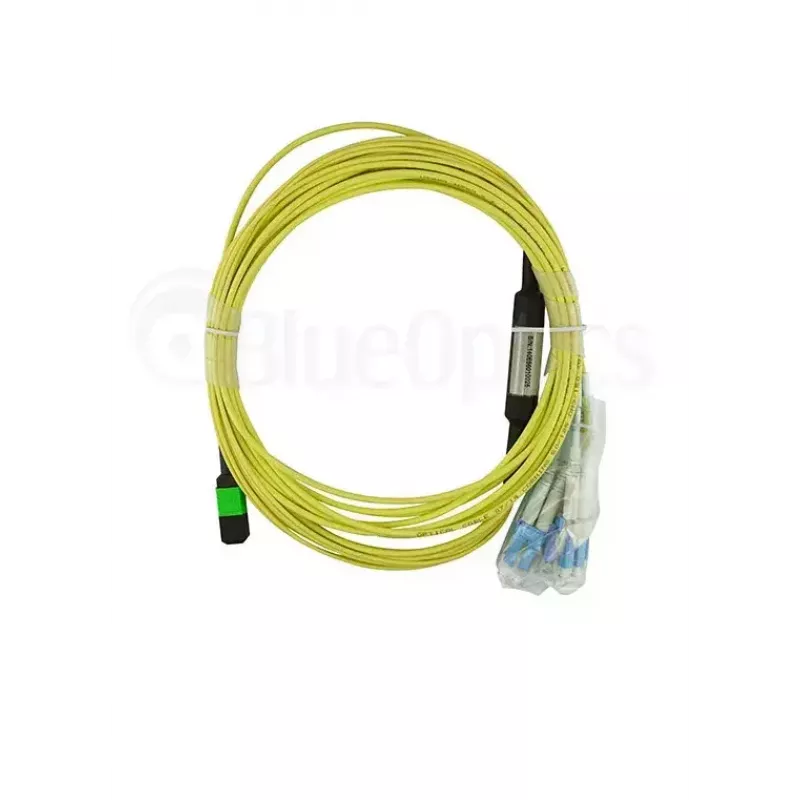

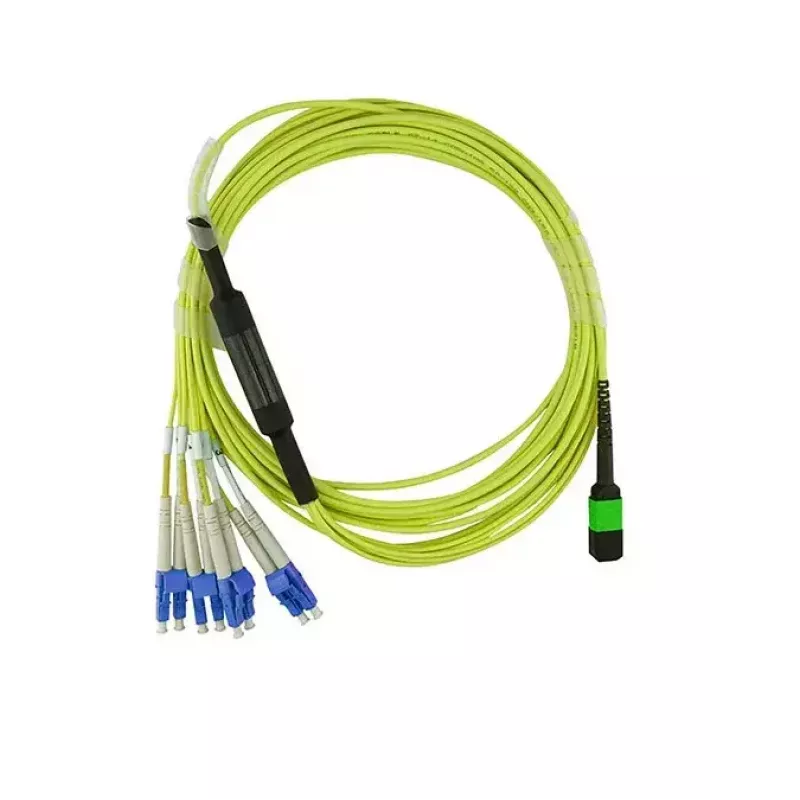

InfiniBand / šviesolaidinis kabelis BlueOptics 3HE13897AA-2-BO 2 m LC/APC

BlueOptics 3HE13897AA-2-BO yra 2 m ilgio šviesolaidinis kabelis, skirtas InfiniBand ir optinių kanalų aplinkai. Viename jo gale yra MPO jungtis, o kitame – keturios LC/APC jungtys, todėl galima sukurti kompaktiškas kelių skaidulų jungtis ir užtikrinti dvipusį ryšį. Kabelis naudoja G.657.A1 vienmodę skaidulą su 9 µm skersmens šerdimi, užtikrinančią mažą slopinimą ir patikimą signalo perdavimą trumpiems ir vidutiniams atstumams duomenų centrų ir tinklo infrastruktūros įrenginiuose.

Privalumai

Šis šviesolaidinis rinkinys sujungia MPO kelių skaidulų tankį su LC/APC tiksliomis galinėmis jungtimis, kad palaikytų didelės spartos duomenų perdavimą ir supaprastintą komutavimą. G.657.A1 skaidulos naudojimas pagerina atsparumą lenkimui, palyginti su senesniais vienmodžių tipais, sumažindamas signalo praradimą tiesiant kabelius loveliuose ar dėkluose. Jo 2 m ilgis tinkamas komutavimui tarp gretimų stovų arba įrenginių spintų viduje, užtikrinant tvarkingą kabelių valdymą ir sumažinant perteklinį kabelio laisvumą.

Tinka

• InfiniBand jungtims ir didelio našumo skaičiavimo klasteriams
• Duomenų centrų komutavimo skydams ir stuburo-lapų tinklo topologijoms
• Optinių kanalų saugojimo tinklo jungtims
• Jungtims tarp spintų arba lentynų ir įrenginių, kai reikalingas MPO į LC/APC keitimas

Pagrindinės specifikacijos

• Kabelio ilgis: 2 m
• Skaidulos tipas: G.657.A1 vienmodė
• Šerdies skersmuo: 9 µm

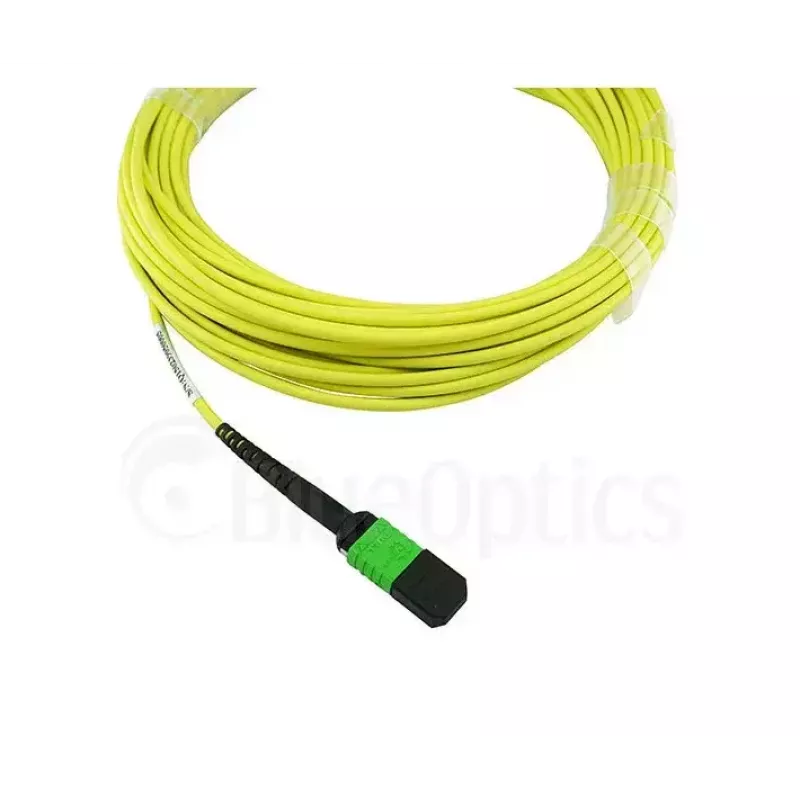

• Jungtis A: MPO kelių skaidulų jungtis

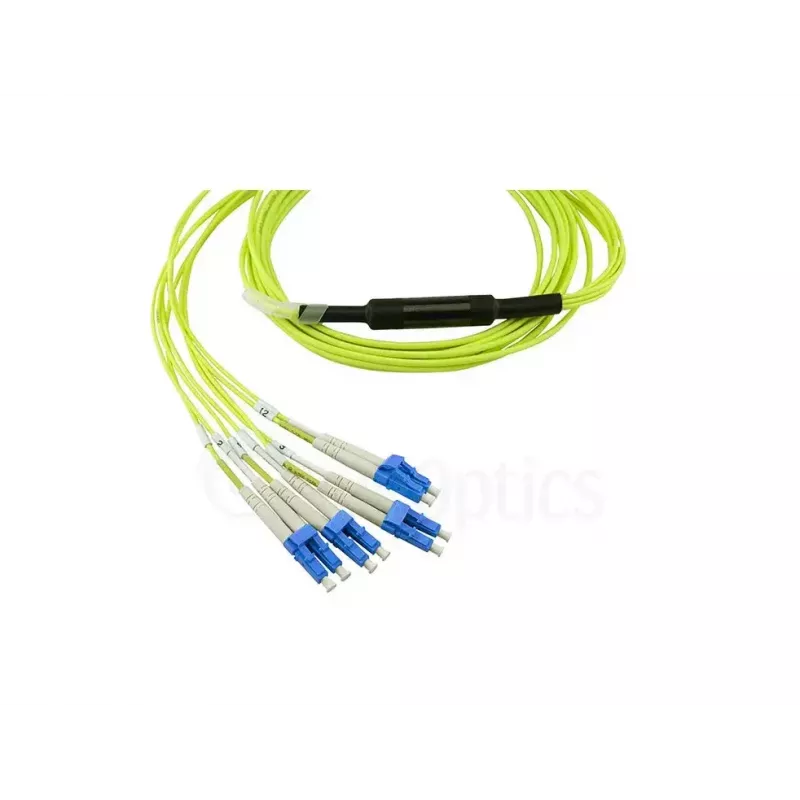

• Jungtis B: 4 × LC/APC jungtys
• Perdavimas: dvipusis kelių skaidulų
• Tipinis naudojimas: trumpi ir vidutiniai atstumai stovuose ir spintose

Kaip naudoti

Kabelį tieskite tam skirtuose kabelių loveliuose arba spintų kabelių valdymo kanaluose, kad išvengtumėte aštrių lenkimų ir mechaninio įtempimo. Įkiškite MPO jungtį į atitinkamą MPO prievadą, užtikrindami teisingą raktą ir orientaciją; prijunkite LC/APC galines jungtis prie tikslinių įrenginių arba komutavimo skydų LC/APC lizdų, atkreipdami dėmesį į poliškumo suderinimą dvipusiam veikimui. Prieš montuodami patikrinkite jungčių galinius paviršius ir naudokite dulkių gaubtelius, kai jungtys nenaudojamos, kad apsaugotumėte APC poliruotus galinius paviršius.

Rekomendacijos

Siekiant geriausio veikimo, išlaikykite didesnius lenkimo spindulius nei gamintojo nurodytas minimalus G.657.A1 skaidulai, valykite jungtis naudodami tinkamus skaidulų valymo įrankius, ir pritvirtinkite kabelius, kad išvengtumėte judėjimo ar įtempimo, galinčio paveikti optinius nuostolius. Naudokite šį MPO į 4xLC/APC rinkinį ten, kur reikalingas kompaktiškas kelių skaidulų atšakojimas tarp didelio tankio magistralių ir įrenginių prievadų.
