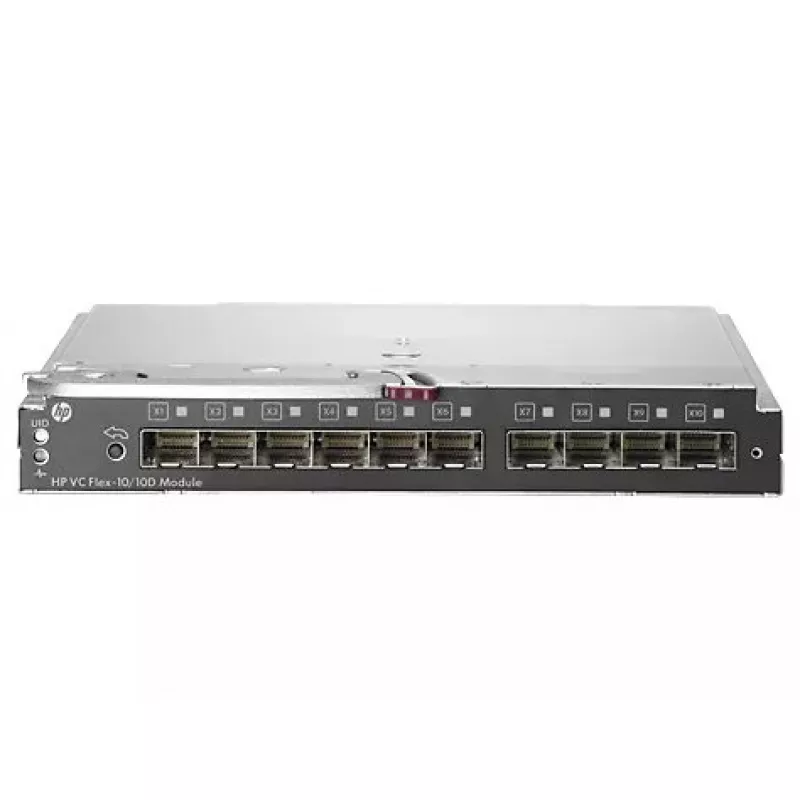

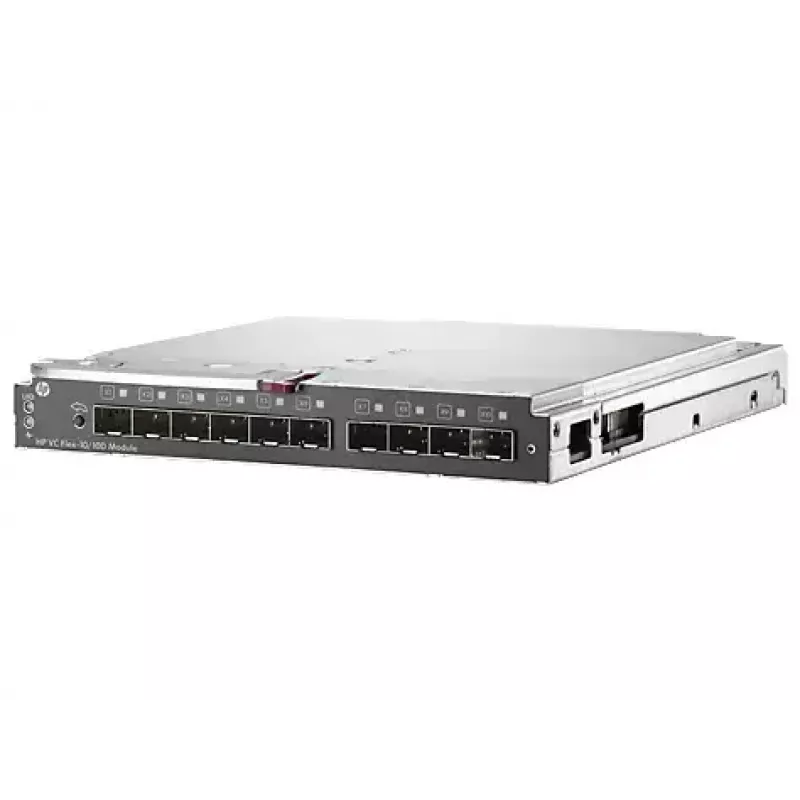

HPE Virtual Connect Flex-10/10D modulis 10 Gigabit Ethernet jungiklis

„HPE Virtual Connect Flex-10/10D“ modulis 10 Gigabit Ethernet jungiklis užtikrina sujungtą 10 Gb ryšį „c-Class BladeSystem“ korpusams, suteikdamas lankstų serverio krašto tinklą su „HP FlexFabric“ adapteriais. Modulis sujungia kelis srauto tipus greitomis 10 Gb nuorodomis ir siūlo „vieną kartą prijunk“ ryšio valdymą, supaprastinant serverių pridėjimą, perkėlimą ir keitimą. Kiekvienas modulis suteikia keturis reguliuojamus ryšius 10 Gb serverio prievadui (trys duomenų ir vienas saugyklos arba keturi duomenų), turi trisdešimt vidinių prievadų ir dešimt SFP+ aukštutinių linijų (1 arba 10 GbE) bei padeda sumažinti kabelių ir aukštutinių jungiklių poreikį.

Privalumai

Modulis sumažina tinklo išplėtimą serverio krašte, sujungdamas Ethernet ir „Fibre Channel“ srautą bei panaikindamas daug atskirų jungiklių, plėtinių modulių ir kabelių. Dviejų šuolių FCoE palaikymas leidžia FCoE srautui išeiti už korpuso ribų į išorinį FCoE palaikantį tiltą. Minimalios/maksimalios pralaidumo optimizavimas ir prioritetinių eilių QoS (VC 4.01) suteikia efektyvesnį pralaidumo naudojimą ir srauto prioritetizavimą svarbioms programoms. „Virtual Connect“ valdymas pašalina poreikį pakartotinai rankiniu būdu perjungti laidus, kai serveriai pridedami, perkeliami ar keičiami.

Tinka

• Įmonių ir duomenų centrų „c-Class BladeSystem“ diegimams, kuriems reikalingas konverguotas tinklas
• Aplinkoms, naudojančioms „HP FlexFabric“ adapterius serverio srautui konsoliduoti
• Konfigūracijoms, kurioms reikia sumažinti kabelių kiekį ir supaprastinti aukštutinį perjungimą (FCoE tiltą)
• Administracijoms, kurioms reikia greito serverių paruošimo ir minimalios tinklo perkonfigūravimo

Pagrindinės specifikacijos

• Produktas: HPE Virtual Connect Flex-10/10D modulis 10 Gigabit Ethernet jungiklis (MPN 639852-001, EAN 5711045738555)
• Pralaidumas: efektyvus pilnas dvipusis ryšys, iš viso 600 Gb (trisdešimt vidinių prievadų)
• Aukštutiniai prievadai: dešimt SFP+ aukštutinių linijų, konfigūruojamų kaip 1 GbE arba 10 GbE
• Vieno serverio ryšiai: keturi reguliuojami ryšiai 10 Gb serverio prievadui (trys duomenų + vienas saugyklos arba keturi duomenų)
• Tinklo standartai: IEEE 802.1ab, 802.1D, 802.1Q, 802.2, 802.3ad
• Tipinė energijos sąnauda: 70 W
• Svoris: 2 kg

Kaip naudoti

Įdiekite „Flex-10/10D“ modulį į suderinamą „c-Class BladeSystem“ korpusą ir prijunkite SFP+ aukštutines linijas prie aukštutinių jungiklių arba FCoE palaikančio tilto. Konfigūruokite „Virtual Connect“ profilius valdymo pulte arba CLI, kad priskirtumėte „Flex-10“ virtualias funkcijas ir pralaidumo nuostatas serverio NIC. Naudokite minimalios/maksimalios pralaidumo optimizavimo ir prioritetinių eilių QoS nuostatas, kad paskirstytumėte pralaidumą ir prioritetizuotumėte srautą; pritaikykite FCoE dviejų šuolių nuostatas, kai išplečiate saugyklos srautą už korpuso ribų.

Rekomendacijos

Siekiant prognozuojamo našumo, suplanuokite virtualių funkcijų pralaidumo paskirstymus prieš diegimą ir įjunkite minimalios/maksimalios pralaidumo optimizavimą atliekant VM migraciją ar tinklu grindžiamas atsargines kopijas. Dviejų šuolių FCoE topologijoms naudokite išorinį FCoE palaikantį tiltą ir atnaujinkite programinę-aparatinę įrangą, kad pasiektumėte QoS ir valdymo funkcijas, įdiegtas VC 4.01 ir vėliau.
