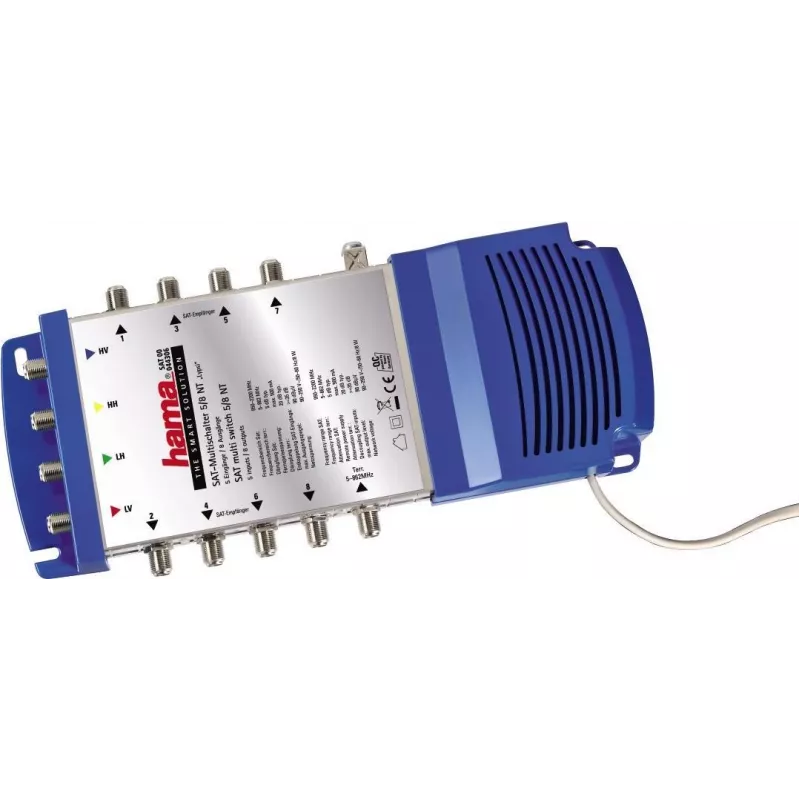

Hama „Lypsi SE“ SAT tinklo jungiklio komponentas

Hama Lypsi SE SAT tinklo jungiklio komponentas leidžia prijungti kelis imtuvus prie vieno Quad LNB, suteikdamas aštuonis išėjimus palydoviniams ir antžeminiams signalams paskirstyti. Jame yra perjungiamojo režimo maitinimo šaltinis LNB maitinimui ir įžeminimo gnybto varžtas. Skirtas laidiniams įrengimams, įrenginys palaiko 22 kHz signalizaciją Quad LNB valdymui ir turi sidabrinį korpusą su mažu energijos suvartojimu, tinkamą namų ar mažoms komercinėms palydovinėms sistemoms.

Privalumai

Įrenginys palaiko iki keturių palydovinių įėjimų ir vieną antžeminį įėjimą bei suteikia aštuonis nepriklausomus išėjimus, leidžiančius keliems imtuvams dalytis vienu LNB. Jis tiekia LNB maitinimą per integruotą perjungiamojo režimo maitinimo šaltinį ir siūlo V/H perjungimą su 22 kHz valdymo signalu. Aukštas įėjimo atsiejimas sumažina trukdžius tarp SAT įėjimų, o įrenginys apima visą palydovinio priėmimo diapazoną su tipišku mažu slopinimu.

Tinka

• Namų ar mažų biurų palydovinės televizijos įrenginiams
• Priedėlių tinklams, kuriems reikia vieno Quad LNB
• Kombinuotam palydovinių ir antžeminių TV signalų paskirstymui

Pagrindinės specifikacijos

• Įėjimai: 4× SAT, 1× antžeminis
• Išėjimai: 8
• Dažnių diapazonas / slopinimas: SAT 950–2300 MHz / 5 dB (tip.), antžeminis 5–862 MHz / 20 dB (tip.)
• V/H perjungimas: 14 V / 18 V plius 22 kHz signalas
• SAT įėjimų atsiejimas: ≥ 35 dB
• Maksimalus išėjimo lygis: 90 dBmV
• Įžeminimo jungtis: 1× gnybto varžtas
• Energijos suvartojimas / maitinimas: 18 W; tinklas 90–250 V / 50–60 Hz; 18 V DC / 0,5 A
• Spalva: Sidabrinė

Kaip naudoti

Hama Lypsi SE montuokite sausoje, vėdinamoje vietoje ir prijunkite Quad LNB išėjimus prie keturių SAT įėjimų. Prijunkite antžeminę anteną prie antžeminio įėjimo. Naudokite bendraašius kabelius nuo aštuonių išėjimų iki kiekvieno imtuvo. Prijunkite įžeminimo gnybtą prie pastato įžeminimo naudodami pateiktą varžtą. Galiausiai prijunkite tinklo maitinimą prie įrenginio, kad vidinis perjungiamojo režimo maitinimo šaltinis galėtų maitinti LNB ir įjungti 22 kHz signalizaciją juostos / poliarizacijos perjungimui.

Rekomendacijos

Kad priėmimas būtų patikimas, naudokite kokybiškus ekranuotus bendraašius kabelius ir kabelių ilgį laikykite kuo trumpesnį. Įsitikinkite, kad LNB ir jungiklis yra tinkamai įžeminti, ir patikrinkite, ar prijungti imtuvai palaiko Quad LNB valdymą per 22 kHz signalizaciją.
