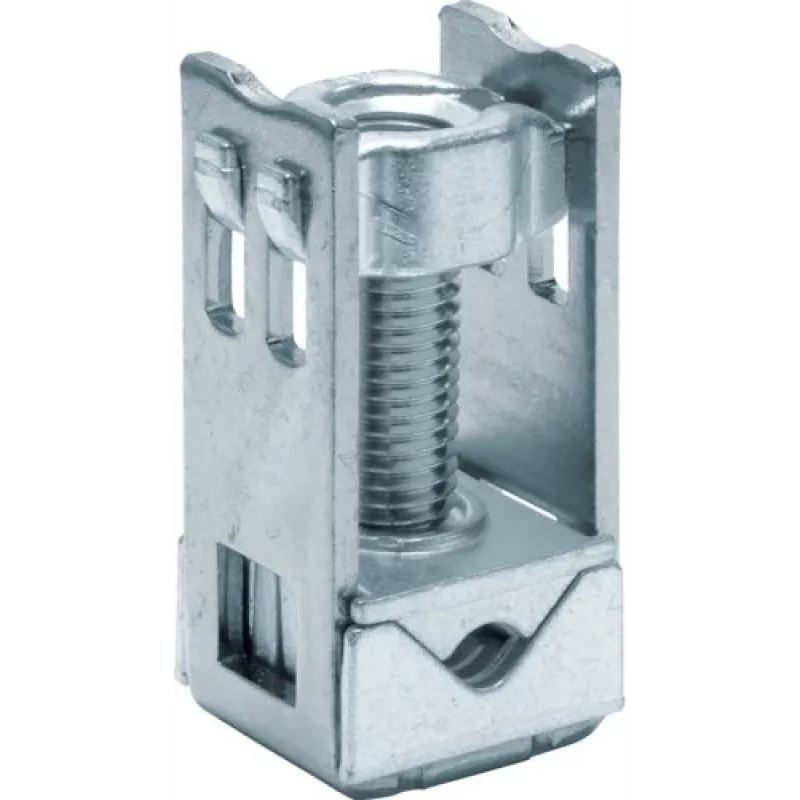

Hager KS18A S-Rail spaustukas 35-120 mm², 12x5/10 mm šynoms

Galios paskirstymo ir pramoninių valdymo skydų srityje didelių laidininkų prijungimas prie šynų dažnai reikalauja didelių, nepatikimų adapterių. Hager KS18A S-Rail spaustukas tai išsprendžia užtikrindamas tiesioginį varžtinį sujungimą laidininkams nuo 35 iki 120 mm² prie 12x5 mm arba 12x10 mm šynų, užtikrindamas saugų ir mažos varžos sujungimą be papildomų dalių.

Kam skirta

Šis spaustukas skirtas elektros skydų montuotojams, pramonės elektrikams ir techninės priežiūros specialistams, kuriems reikia prijungti standžius arba lanksčius varinius laidininkus prie S-Rail šynų žemos įtampos paskirstymo sistemose. Jis tinka iki 1000 V kintamosios srovės arba 1500 V nuolatinės srovės įrenginiams, todėl yra universalus tiek kintamosios, tiek nuolatinės srovės instaliacijose.

Pagrindinės savybės

• Priima laidininkus nuo 35 iki 120 mm², tiek standžius, tiek lanksčius.
• Suderinamas su šynų matmenimis 12x5 mm ir 12x10 mm.
• Vienpolis varžtinis gnybtas su 12 Nm priveržimo momentu patikimam suspaudimui.
• Nominali 1000 V AC / 1500 V DC darbinė įtampa.
• Izoliacija iš pilko poliamido (PA), UL94 V-0 degumo klasė.
• Kontaktinė medžiaga: alavuotas varis, užtikrinantis puikų laidumą ir atsparumą korozijai.
• Apsaugos laipsnis IP20, tinka uždaroms plokštėms.
• Darbinės temperatūros diapazonas: nuo -25°C iki +70°C.
• Atitinka IEC/EN 60947-7-1 standartus.

Specifikacijos

• Prekės ženklas: Hager
• Modelis: KS18A
• MPN: KS18A
• EAN: 3250613890162
• Produkto tipas: Šynų gnybtų spaustukas
• Laidininko skerspjūvis: 35 - 120 mm²
• Laidininko tipas: Standus ir lankstus
• Šynų suderinamumas: 12 x 5 mm / 12 x 10 mm
• Polių skaičius: 1
• Prijungimo būdas: Varžtinis gnybtas
• Montavimas: Tiesioginis montavimas ant šynos
• Nominali įtampa: 1000 V AC / 1500 V DC
• Izoliacijos medžiaga: Poliamidas (PA)
• Kontaktinė medžiaga: Alavuotas varis
• Spalva: Pilka
• Priveržimo momentas: 12 Nm
• Standartai: IEC/EN 60947-7-1
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25°C iki +70°C
• Degumo klasė: UL94 V-0
• Taikymas: Galios paskirstymas, pramoninis valdymas

Patarimai

Prieš montuodami įsitikinkite, kad šyna ir laidininkas yra švarūs. Naudokite kalibruotą momentinį raktą, nustatytą 12 Nm, kad išvengtumėte per mažo ar per didelio priveržimo. Lankstiems laidininkams naudokite įvorės, kad apsaugotumėte nuo gijų nutrūkimo ir pasiektumėte optimalų kontaktą. Prieš montuodami visada atjunkite maitinimą nuo skydo.
