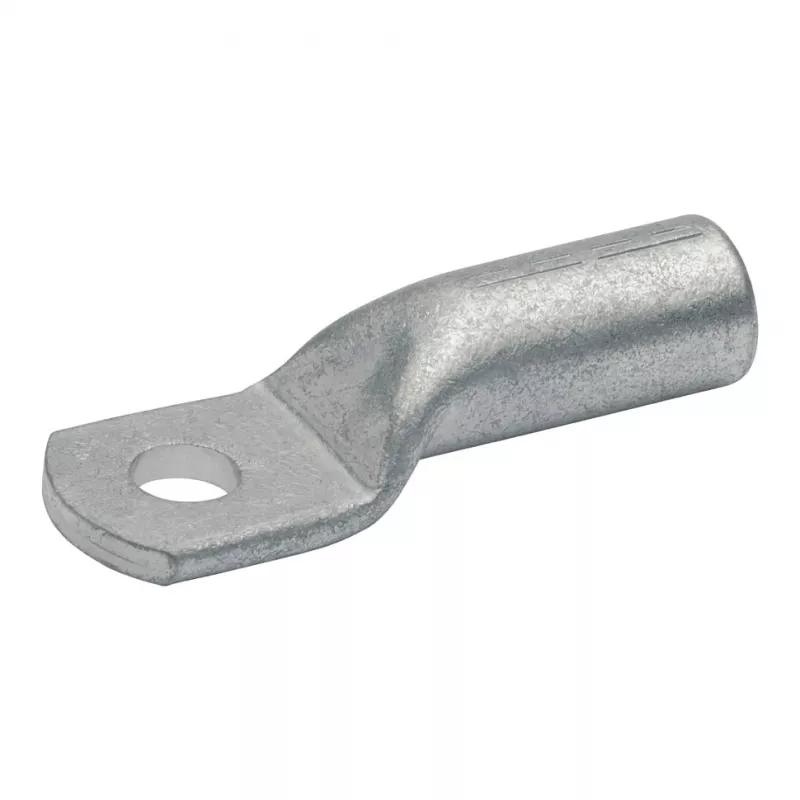

GUSTAV KLAUKE GMBH KLAU presuojamas kabelio antgalis 103R10 16mm² M10 DIN 46235

Nutraukiant smulkiagyslius varinius laidininkus iki 16 mm², laisva arba netinkamai užspausta jungtis gali sukelti perkaitimą, įtampos kritimą ir net gaisrą. KLAU presuojamas kabelio antgalis 103R10 išsprendžia šią problemą užtikrindamas dujoms nepralaidų, šalto suvirinimo presavimo sujungimą, atitinkantį griežtus DIN 46235 reikalavimus. Jo skarduotas elektrolitinis varis užtikrina puikų laidumą ir atsparumą korozijai, todėl jis idealiai tinka pramoninėms, energetikos ir pastatų instaliacijoms.

Kam jis skirtas

Šis kabelio antgalis skirtas elektrikams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimų, standartus atitinkančių varinių laidininkų užbaigimų. Jis tinka smulkiagysliams ir daugiagysliams laidininkams (2, 5, 6 klasės pagal VDE 0295) elektros skirstymo, valdymo spintų ir mašinų įrenginiuose, kur svarbus patvarus, mažos varžos sujungimas.

Pagrindinės savybės

• Presuojamas kabelio antgalis 16 mm² variniams laidininkams su M10 varžto anga
• Atitinka DIN 46235 matmenų ir veikimo nuoseklumui
• Pagamintas iš elektrolitinio vario (E-Cu) su galvanine skarda, apsaugančia nuo korozijos
• Patikros anga leidžia vizualiai patikrinti, ar laidininkas tinkamai įstatytas prieš presavimą
• Neizoliuota vamzdinė įvorė patikimam presavimui standartiniais įrankiais
• Platus darbinės temperatūros diapazonas nuo -55°C iki +150°C ir vardinė įtampa iki 1000 V
• Atitinka RoHS ir yra be halogenų

Specifikacijos

• Produkto tipas: Presuojamas kabelio antgalis
• Standartas: DIN 46235
• Kabelio skerspjūvis: 16 mm²
• Varžto angos skersmuo: M10
• Medžiaga: Elektrolitinis varis (E-Cu)
• Paviršiaus apdorojimas: Skarduotas (galvaninis skardinimas)
• Laidininko medžiagos suderinamumas: Varis
• Laidininko tipas: Smulkiagyslis, daugiagyslis (2, 5, 6 klasės pagal VDE 0295)
• Sujungimo būdas: Presavimas
• Izoliacija: Neizoliuotas
• Darbinės temperatūros diapazonas: -55°C iki +150°C
• Vardinė įtampa: Iki 1000 V
• Įvorės tipas: Vamzdinė
• Patikros anga: Taip
• RoHS atitiktis: Taip
• Be halogenų: Taip
• Gamintojo serija: 103R
• Spalva: Metalinė (sidabriškai pilka)

Patarimai

Visada naudokite presavimo įrankį, atitinkantį antgalio dydį ir laidininko skerspjūvį, kad pasiektumėte dujoms nepralaidų sujungimą. Prieš presuodami įsitikinkite, kad laidininkas yra visiškai įstatytas į įvorę ir matomas per patikros angą. Lauko ar atšiauriomis sąlygomis, jei to reikalauja vietiniai reglamentai, apsvarstykite papildomą sandarinimą ar izoliaciją.
