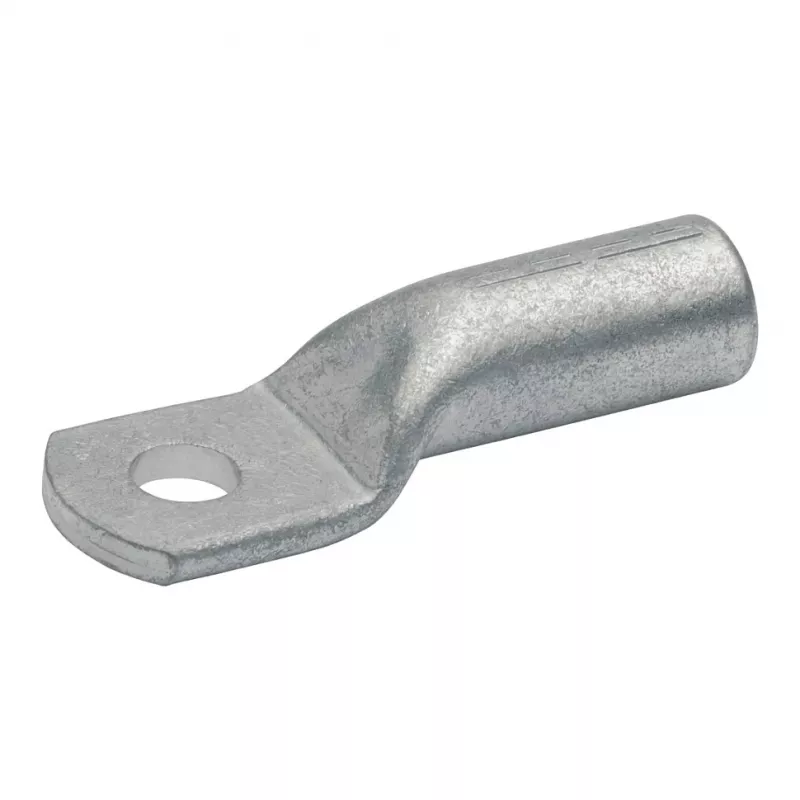

Gustav Klauke 107R8 70 mm² elektrolitiniu būdu alavuotas varinis presuojamas kabelio antgalis

Nutraukti 70 mm² varinių kabelių galus gali būti iššūkis: jungtis turi atlaikyti didelę srovę be perkaitimo, atspari korozijai ir išlikti mechaniškai patikima daugelį metų. „Gustav Klauke 107R8“ presuojamas kabelio antgalis šią problemą išsprendžia tiksliai apdirbtu elektrolitinio vario korpusu ir elektrolitiniu alavu padengtu paviršiumi, kuris apsaugo nuo oksidacijos ir laikui bėgant išlaiko mažą kontaktinę varžą. Patikros anga leidžia akimirksniu patikrinti teisingą užspaudimo padėtį, todėl galite dirbti užtikrintai kritinėse elektros instaliacijose.

Kam skirta

Elektrikams ir skydų gamintojams, kuriems reikia pritvirtinti žiedinius antgalius prie M8 varžtų valdymo spintose, skirstomuosiuose įrenginiuose, šynose, mašinų laiduose ir elektros skirstymo įrenginiuose. Dėl suderinamumo su suvytais ir smulkiagysliais laidininkais jis yra universalus pasirinkimas tiek lanksčioms, tiek standžioms kabelių linijoms realiame montavime.

Pagrindinės savybės

• Didelio laidumo elektrolitinis varis (E-Cu) nuolatiniam didelės srovės pralaidumui
• Elektrolitiniu alavu padengtas paviršius apsaugo nuo galvaninės korozijos ir sumažina kontaktinės varžos pokyčius
• Tiksliai išgręžta 8,4 mm anga tinka M8 varžtams ir sraigtams
• Patikros anga leidžia vizualiai patikrinti įkišimo gylį ir užspaudimo kokybę
• Pagaminta pagal DIN 46235 matmenis, užtikrinant suderinamumą
• Suderinama su standartiniais šešiakampiais užspaudimo presais (6-10 t) dujoms nepralaidžiam užspaudimui

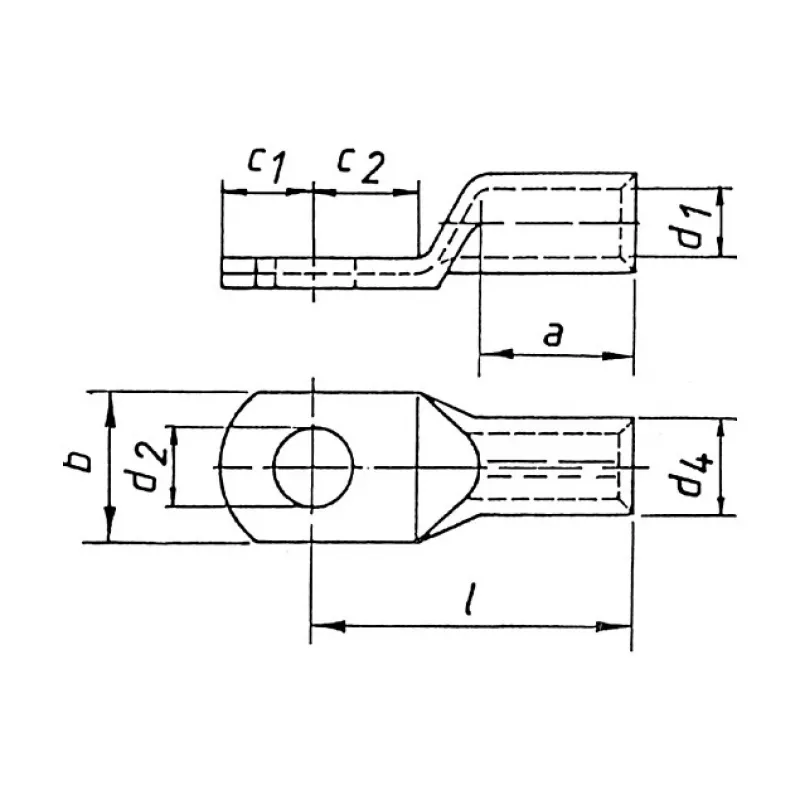

Specifikacijos

• Laidininko skerspjūvis: 70 mm²
• Varžto angos skersmuo: 8,4 mm (M8 varžtams)
• Bendras ilgis: 56 mm
• Plaštakos plotis: 22 mm
• Išorinis cilindro skersmuo: 14,5 mm
• Vidinis cilindro skersmuo: 11,5 mm
• Plaštakos storis: 2,5 mm
• Medžiaga: elektrolitinis varis (E-Cu), elektrolitinis alavimas
• Standartas: DIN 46235
• Cilindro tipas: standartinio ilgio
• Patikros anga: taip
• Laidininkų suderinamumas: suvyti ir smulkiagysliai variniai laidininkai
• Darbinės temperatūros diapazonas: nuo -55°C iki +150°C
• Gamintojo serija: 107 serija
• Užspaudimo būdas: šešiakampis užspaudimas
• Paskirtis: elektros skirstymas, valdymo skydai, pramoninė įranga

Patarimai

Naudokite tinkamą šešiakampį užspaudimo presą 70 mm² laidininkams ir 6-10 t užspaudimo jėgą. Visada įstumkite antgalį iki galo ant nuimto laidininko, kol pasieks patikros angą, tada užspauskite. Dėl geresnės apsaugos nuo korozijos atšiaurioje aplinkoje apsvarstykite galimybę naudoti termosusitraukiančią juostą užspaudimo vietoje. Prieš priverždami įsitikinkite, kad varžto anga tinkamai sutampa su M8 varžtu.
