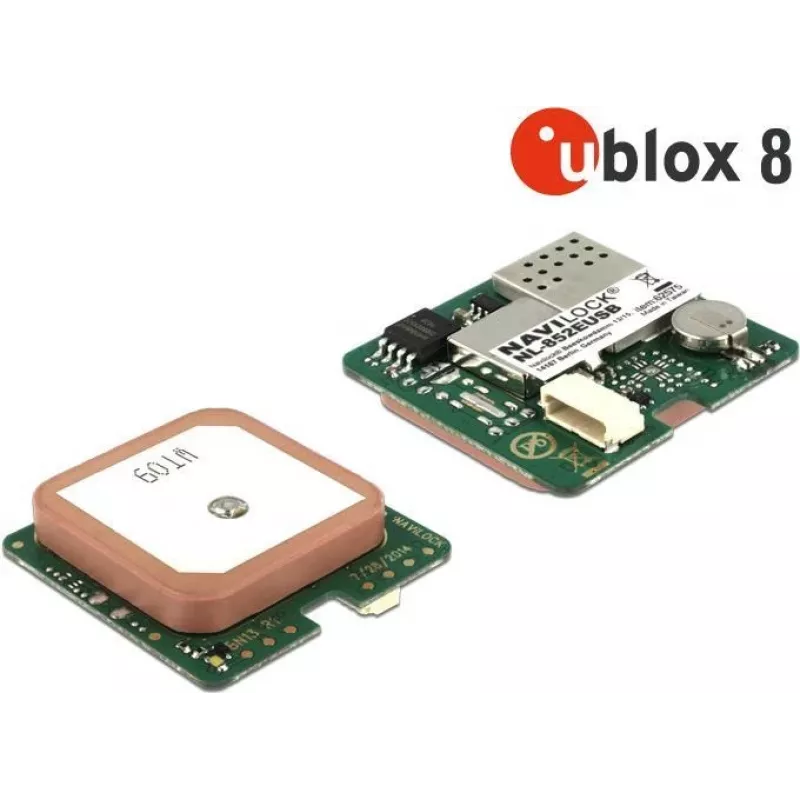

GPS imtuvo modulis USB Navilock NL-852EUSB

„Navilock NL-852EUSB“ yra kompaktiškas USB GNSS imtuvo modulis su integruota pleistro antena ir atsargine baterija. Sukurtas naudojant „u-blox 8 UBX-M8030-KT“ mikroschemų rinkinį, šis USB 2.0 įrenginys priima signalus iš kelių palydovų sistemų, vienu metu priima iki 72 palydovų ir tinka navigacijai bei vietos nustatymo programoms, kurioms reikalinga nešiojama, lengvai montuojama padėties nustatymo įranga.

Privalumai

Modulis palaiko kelių GNSS priėmimą (GPS, GLONASS, BeiDou/COMPASS, Galileo, QZSS) ir SBAS korekcijas (WAAS, EGNOS, QZSS, MSAS), kad būtų didesnis tikslumas. Jis pasižymi dideliu jautrumu (–167 dBm), greitu atnaujinimo dažniu (iki 18 Hz vienai GNSS ir 10 Hz kelioms GNSS), mažu energijos suvartojimu (maks. 45 mA) ir standartiniu USB 2.0 ryšiu su automatiniu perdavimo sparta iki 115200 bps. Būsenos šviesos diodas rodo GPS būklę, o „AssistNow“ internetu / neprisijungus palaikomas greitesniam padėties nustatymui.

Tinka

• Nešiojamiesiems navigacijos ir žemėlapių įrenginiams
• Vietos nustatymu pagrįstoms paslaugoms ir telematikai
• Įterptinėms sistemoms ir daiktų interneto programoms, kurioms reikalinga USB GNSS įvestis
• Lauko duomenų rinkimui ir rankiniams padėties nustatymo įrankiams

Pagrindinės specifikacijos

• Jungtis: WTB USB 2.0
• Mikroschemų rinkinys: u-blox 8 UBX-M8030-KT
• Dažniai: GPS L1 1575.4200 MHz; GLONASS L1 1602 (k × 0.5625) MHz; BeiDou B1 1561.0980 MHz; Galileo E1 1575.4200 MHz; QZSS L1 1575.4200 MHz
• Maks. stebimų palydovų: 72
• Protokolai: NMEA 0183 (GGA, GSA, GSV, RMC, VTG)
• Atnaujinimo dažnis: vienos GNSS 18 Hz; kelių GNSS 10 Hz
• Jautrumas: –167 dBm
• Padėties tikslumas: 2,5 m CEP; 2,0 m CEP su SBAS
• Maitinimas: 5 V USB tiekimas; maks. srovė 45 mA
• Darbinė temperatūra: nuo −40 °C iki 85 °C (be baterijos); nuo −20 °C iki 60 °C (su baterija)
• Šviesos diodo indikatorius GPS būsenai
• Matmenys (I × P × A): apytiksl. 30 × 30 × 7,9 mm

Kaip naudoti

Prijunkite „Navilock NL-852EUSB“ prie kompiuterio arba įterptinio pagrindinio įrenginio USB 2.0 prievado. Įdiekite reikiamas tvarkykles arba leiskite operacinei sistemai įkelti tinkamą USB nuosekliąją tvarkyklę. Konfigūruokite priėmimo programinę įrangą taip, kad ji nuskaitytų NMEA 0183 sakinius (GGA, GSA, GSV, RMC, VTG) norimu perdavimo sparta (automatinis perdavimo sparta iki 115200 bps). Siekiant geriausio veikimo, padėkite modulį taip, kad pleistro antena aiškiai matytų dangų, ir įjunkite „AssistNow“ arba SBAS, jei programa palaiko.

Rekomendacijos

Kad būtų patikimai nustatyta padėtis ir optimalus tikslumas, modulį montuokite taip, kad dangus būtų netrukdomas, venkite metalinių korpusų ekranavimo ir, kai įmanoma, įjunkite SBAS arba „AssistNow“ paslaugas. Pirmą kartą įjungus maitinimą, palaukite, kol imtuvas atliks šaltąjį paleidimą (apytiksl. 26 sekundės), kad nustatytų pradinę padėtį.
